Системы
видеорегистрации на базе плат с
аппаратной компрессией |
|
|
Обновление
от 11.07.2007
|
Коротко об основных особенностях |
Общие
характеристики ...
На
сегодняшний день платы с аппаратной
компрессией выпускаются в двух основных
сериях: HVX и HVA, постороженных
соответственной на двух различных
процессорах видеообработки. Серия HVX
построена на базе DSP процессоров
изготовления фирмы Texas Instrument, а серия HVA - на
базе мультимедиа процессоров фирмы Philips.
Эта особенность позволяет произвольно
комбинировать различные платы одной серии
в пределах компьютерной системы
видеорегистрации для достижения
оптимальных характеристик записи.
Скорость
отображения ...
Все
платы
обеспечивают гарантированную скорость отображения 25 кадр/с не зависимо
от общего количества каналов в системе.
Скорость
записи ...
Основное
отличие между сериями HVA и HVX заключается в
параметрах записи.
Платы
серии HVA являются платами с фиксированной
разрешающей способностью записи и
обеспечивающими гарантированную скорость
записи 25 кадр/с по всем каналам. Все
функции обработки видео реализованы
аппаратно.
Платы
серии HVX позволяют изменять разрешение
записи по каждому каналу вплоть до 704х576
пикселей, обеспечивая в последнем случае
гарантированную скорость записи 12 кадр/с
по всем каналам. При любы меньших
разрешениях скорость записи составляет 25
кадр/с. Для записи в реальном времени в
серии HVX существует 8-канальная плата
HVX-8448FD, которая обеспечивает
гарантированную запись со скоростью 25
кадр/с по всем 8 каналам с разрешение 704х576.
Часть функции обработки видеоинформации
реализована программно, но даже при 48
каналах в одной системе загрузка
процессора класса Pentium 4 2.8 ГГц не
поднимается выше 20 %.
Разрешающая
способность ...
Все платы
осуществляют отображение с максимальным
качеством (в полном кадре D1 - 704x576).
Платы
поддерживают три основных
разрешения записи:
| D1 |
"полный" кадр: 704х576 (записывается вся
видеоинформация поступающая в
видеосигнале) |
| DCIF |
"расширенный" кадр: 512х384 (для
записи используются оба поля с
усечением по вертикали и горизонтали) |
| CIF |
"четверть" кадр: 352х288
(для записи используется только одно
поле) |
Для
обеспечения оптимального соотношения
между объемом создаваемого архива и
качеством изображения в одной системе
можно объединять платы с различными
разрешениями записи для серии HVA или
настроить различные каналы для записи в
различном разрешении для серии HVX.
Компрессия
видеоинформации ...
Компрессия
видеоинформация осуществятся платой
видеообработки в формате H.264. За счет этого
становится возможным строить
многоканальные системы видеорегистрации с высокими скоростями записи. При этом
загрузка центрального процессора
компьютера не превышает 5 % при записи 48
каналов со скоростью 25 кадр/с на каждый
канал в серии HVA и 20 % - в серии HVX.
Процессор
компьютера используется только для
просмотра архива, при этом
производительности процессора
класса Celeron 2,13МГц достаточно для одновременного
просмотра из архива до 4 каналов, а
процессора класса Pentium 4 2,8 МГц - до 20
каналов.
Объем
создаваемого архива зависит от скорости
записи, размера кадра и интенсивности
движения. Увеличение всех этих
показателей приводит к увеличению объема
создаваемого архива. Ниже приведены
ориентировочные характеристики объема
создаваемого системой архива за 1 час
работы для одного канала. В таблицах
указаны параметры для режима непрерывной
записи со скоростью 25 кадр/с на динамичной
картинке (режим записи видеофильма).
Приведенные параметры позволят
ориентировочно оценить объем
создаваемого архива за 1 час работы
системы.
Для разрешения CIF (352x288):
|
|
I
кадр
|
Р
кадр
|
В
кадр
|
Поток
(кбит/с)
|
Объем
архива (М/час)
|
|
Наилучшее
|
12
|
12
|
17
|
900
|
390
|
|
Хорошее
|
15
|
15
|
20
|
750
|
325
|
|
Среднее
|
18
|
18
|
23
|
600
|
255
|
|
Плохое
|
21
|
21
|
26
|
450
|
195
|
|
Наихудшее
|
24
|
24
|
29
|
300
|
130
|
Для разрешения DCIF (512x384):
|
|
I
кадр
|
Р
кадр
|
В
кадр
|
Поток
(кбит/с)
|
Объем
архива (М/час)
|
|
Наилучшее
|
12
|
12
|
17
|
1500
|
645
|
|
Хорошее
|
15
|
15
|
20
|
1250
|
535
|
|
Среднее
|
18
|
18
|
23
|
1000
|
430
|
|
Плохое
|
21
|
21
|
26
|
750
|
320
|
|
Наихудшее
|
24
|
24
|
29
|
500
|
215
|
Для разрешения D1 (704х576):
|
|
I
кадр
|
Р
кадр
|
В
кадр
|
Поток
(кбит/с)
|
Объем
архива (М/час)
|
|
Наилучшее
|
12
|
12
|
17
|
2400
|
1030
|
|
Хорошее
|
15
|
15
|
20
|
2000
|
858
|
|
Среднее
|
18
|
18
|
23
|
1600
|
690
|
|
Плохое
|
21
|
21
|
26
|
1200
|
515
|
|
Наихудшее
|
24
|
24
|
29
|
800
|
343
|
Параметры
"I", "P", "B" - степень
компрессии соответствующий кадров
видеозаписи. Параметр "Поток" в
данных таблицах указывает трафик по
локальной сети, что позволяет оценить
нагрузку на сеть при передаче
видеоинформации от сервера с
установленными платами к клиентам.
Кроме
этого для расчета степени уменьшения
архива при снижении скорости записи можно
использовать следующее правило, каждое
снижение скорости записи в 2 раза,
уменьшает объем архива на 30-40%.
Дополнительные
возможности ...
Кроме
записи платы с аппаратной компрессией
автоматически (без участия центрального
процессора компьютера) выполняют
детектирование движений (как быстрых так и
медленных), подготовку и передачу
видеоинформации для отображения на
мониторе, а также запись аудиоинформации
синхронно с каждым каналом видео.
Все
платы поддерживают двух поточную
технологию кодирования видеоинформации,
когда для каждого канала видео создается
два H.264 потока с индивидуальными
параметрами скорости, разрешения, степени
компрессии. При этом основной поток (как
правило с максимальным качеством) записывается
в архив на видеосервере, а второй - с
меньшим разрешением и качеством
используется для мониторинга по локальной
сети. При этом достигается максимальное
качество записи и минимальная нагрузка на
сеть.
Специализированные
устройства ...
Серия
HVX также содержит плату HVA-2х16-O - аппаратный
декодер. Это PCI устройство позволяет
подключить к компьютеру два дополнительных
телевизионных монитора. На каждый из
мониторов могут быть выведены любые
камеры подключенные к системе в режиме
мультиэкрана с разбивкой на 16, 13, 9, 4 или 1
изображение. Кроме того плата позволяет
воспроизводить на дополнительные
мониторы видеозаписи из архива.
|
Сравнительная
характеристика |
| Наименование |
Количество
видео- и аудио- входов
на плате |
Разрешающая
способность записи |
Максимальная
разрешающая
способность второго потока |
Максимальная
скорость записи
(на каждый канал) |
Алгоритм
компрессии |
|
Серия HVX |
| HVX-F448HD |
16 |
D1 (704x576) |
DCIF (512x384) |
25 при DCIF, CIF или 12 при D1 |
H.264 |
| HVX-F348C |
16 |
CIF (352x288) |
не
поддерживает |
25 при CIF |
H.264 |
| HVX-F248HDL |
16 |
D1 (702x576) |
не поддерживает |
25 при CIF, 12 при DCIF, 6 при D1 |
H.264 |
| HVX-8448FD |
8 |
D1 (704x576) |
DCIF (512x384) |
25 при DCIF, CIF или
12 при D1 |
H.264 |
| HVX-8248HD |
8 |
D1 (704x576) |
DCIF (512x384) |
25 при DCIF, CIF или 12 при D1 |
H.264 |
| HVX-8148HDL |
8 |
D1 (704x576) |
не поддерживает |
25 при CIF, 12 при DCIF, 6 при D1 |
H.264 |
| HVX-4124HD |
4 |
D1 (704x576) |
DCIF (512x384) |
25 при DCIF, CIF или
12 при D1 |
H.264 |
| HVX-2x16-O |
2 выход по 16 камер |
D1 (704x576) |
- |
2 выхода по 25 кадр/с |
декодер H.264 |
|
Серия HVA |

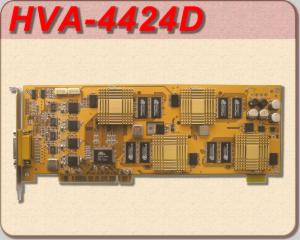

| HVA-4424FD |
4 |
D1 (704x576) |
CIF (352x288) |
25 |
H.264 |
| HVA-4224H |
4 |
DCIF (512x384) |
CIF (352x288) |
25 |
H.264 |
| HVA-8248C |
8 |
CIF (352x288) |
QCIF (176x144) |
25 |
H.264 |
| HVA-4142C |
4 |
CIF (352x288) |
QCIF (176x144) |
25 |
H.264 |
|
Техническое описание |
|
|
16 - канальная плата
обработки с разрешением записи 704х576 со
скоростью 12 кадр/с Предназначена
для ввода в персональный компьютер 16
видеосигналов, поступающих от
видеокамер, их отображения на экране
монитора и записи на жесткий диск. Плата
также обеспечивает ввод 16 каналов
звука и их синхронную запись с
видеосигналами. Каждый из 4 процессоров
на плате обрабатывает 4 канала
звука и видео, реализует все функции
видео записи в формате H.264 и аудио в
формате G.726, детектирование движений
("быстрых" и "медленных"). При
включении максимального разрешения
записи D1 (704х576) плата обеспечивает
гарантированную скорость записи 12 кадр/с
на каждый канал, при этом функции
поддержки второго потока отключается,
что вызвано высокой информационной
нагрузкой на процессоры при обработке
кадра максимального размера. При
включении разрешения записи DCIF (512x384)
плата реализует 2-поточный механизм
компрессии, при этом первый (основной)
поток используется для записи в
локальный архива или для передачи по
высокоскоростным сетям, а второй (дополнительный)
- для передачи по низкоскоростным линиям
связи. Параметры каждого потока (скорость,
трафик, степень компрессии, разрешение) задаются независимо.
При разрешении DCIF основного потока
плата обеспечивает скорость записи в
обеих потоках до 25 кадр/с. Основные
характеристики |
|
|
Видеозапись
и мониторинг
|
|
|
Количество каналов
|
16 |
|
Скорость
отображения, кадр/с |
400 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
D1: 200 (общая)
/ 12 (на канал)
DCIF: 400 (общая)
/ 25 (на канал) |
|
Разрешение
отображения, пикс. |
704х576 (D1) |
|
Разрешение
записи основного потока, пикс. |
704х576 (D1), 512x384 (DCIF),
352x288 (CIF) |
|
Разрешение
записи дополнительного потока,
пикс. |
512x384 (DCIF), 352x288 (CIF) |
|
Стандарт
видеосигнала |
PAL |
|
Формат
кодирования |
H.264 |
|
Объем архива (Мбайт/час)
на канал при 25 кард/с |
см. таблицы |
|
Аудиозапись
|
|
|
Количество
каналов |
16 |
|
Частота
дискретизации, кГц |
16 |
|
Формат
кодирования |
ITU G.726 |
|
Расширение
системы |
|
|
Количество
плат |
4 |
|
Количество
видеоканалов |
64 |
|
Количество
аудиоканалов |
64 |
|
Скорость
отображения, кадр/с |
1600 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
D1: 800 (общая)
/ 12 (на канал)
DCIF: 1600 (общая)
/ 25 (на канал) |
|
Документация |
|
|
(384 кбайт,
17.05.2007)  |
Техническое
описание |
|
|
|
16 - канальная плата
обработки с разрешением записи 352x288
ВНИМАНИЕ
! Уважаемые
клиенты и партнеры. Данная плата снята с
производства 07.2007 . Вместо нее
рекомендуем использовать новую плату HVX-F248HDL,
которая являющуюся ее полным аналогом.
Кроме этого новая плата HVX-F248HDL позволяет
вести запись с большим разрешением,
вплоть до D1 (704x576). Предназначена
для ввода в персональный компьютер 16
видеосигналов, поступающих от
видеокамер, их отображения на экране
монитора и записи на жесткий диск. Плата
также обеспечивает ввод 16 каналов
звука и их синхронную запись с
видеосигналами. Для снижения стоимости
на плате используется 3 процессора которые
обрабатывают 16 каналов
звука и видео, реализует все функции
видео записи в формате H.264 и аудио в
формате G.726, детектирование движений
("быстрых" и "медленных"). При
максимальном разрешение
записи CIF (352х288) обеспечивается
гарантированная скорость записи 25 кадр/с
на каждый канал, при этом функции
поддержки второго потока не
поддерживается. Основные
характеристики |
|
|
Видеозапись
и мониторинг
|
|
|
Количество каналов
|
16 |
|
Скорость
отображения, кадр/с |
400 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
400 (общая)
/ 25 (на канал) |
|
Разрешение
отображения, пикс. |
352х288 (CIF) |
|
Разрешение
записи основного потока, пикс. |
352x288 (CIF) |
|
Разрешение
записи дополнительного потока,
пикс. |
не
поддерживается |
|
Стандарт
видеосигнала |
PAL |
|
Формат
кодирования |
H.264 |
|
Объем архива (Мбайт/час)
на канал при 25 кард/с |
см. таблицы |
|
Аудиозапись
|
|
|
Количество
каналов |
16 |
|
Частота
дискретизации, кГц |
16 |
|
Формат
кодирования |
ITU G.726 |
|
Расширение
системы |
|
|
Количество
плат |
4 |
|
Количество
видеоканалов |
64 |
|
Количество
аудиоканалов |
64 |
|
Скорость
отображения, кадр/с |
1600 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
CIF: 1600 (общая)
/ 25 (на канал) |
|
Документация |
|
|
(380 кбайт, 17.05.2007)
|
Техническое
описание |
|
|
|
16 - канальная плата
обработки "эконом класса" с
регулируемым разрешением записи Предназначена
для ввода в персональный компьютер 16
видеосигналов, поступающих от
видеокамер, их отображения на экране
монитора и записи на жесткий диск. Плата
также обеспечивает ввод 16 каналов
звука и их синхронную запись с
видеосигналами. Для снижения стоимости
на плате используется только 2 процессора которые
обрабатывают 16 каналов
звука и видео, реализует все функции
видео записи в формате H.264 и аудио в
формате G.726, детектирование движений
("быстрых" и "медленных"). Отображение
информации на экране монитора
осуществляется с разрешением 704х576. При
разрешении CIF (352х288) обеспечивается
гарантированная скорость записи 25 кадр/с
на каждый канал, при разрешении DCIF (512x384)
скорость записи составляем 12 кадр/с, а
при разрешении D1 (704х576) - 6 кадр/с.
Разрешение и скорость записи задается
индивидуально для каждого канала. Функция
бипоточного кодирования видео не
поддерживается. Основные
характеристики |
|
|
Видеозапись
и мониторинг
|
|
|
Количество каналов
|
16 |
|
Скорость
отображения, кадр/с |
400 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
400 (общая)
/ 25 (на канал) |
|
Разрешение
отображения, пикс. |
704х576 (D1) |
|
Разрешение
записи основного потока, пикс. |
352x288 (CIF) / 512x384 (DCIF) / 704x576 (D1) |
|
Разрешение
записи дополнительного потока,
пикс. |
не
поддерживается |
|
Стандарт
видеосигнала |
PAL |
|
Формат
кодирования |
H.264 |
|
Объем архива (Мбайт/час)
на канал при 25 кард/с |
см. таблицы |
|
Аудиозапись
|
|
|
Количество
каналов |
16 |
|
Частота
дискретизации, кГц |
16 |
|
Формат
кодирования |
ITU G.726 |
|
Расширение
системы |
|
|
Количество
плат |
4 |
|
Количество
видеоканалов |
64 |
|
Количество
аудиоканалов |
64 |
|
Скорость
отображения, кадр/с |
1600 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
CIF: 1600 (общая)
/ 25 (на канал) |
|
Документация |
|
|
(403 кбайт,
10.07.2007) |
Техническое
описание |
|
|
|
"Realtime" 8 - канальная
плата обработки с разрешением записи 704х576 Предназначена
ввода в персональный компьютер 8
видеосигналов в
реальном времени, поступающих от
видеокамер, их отображения на экране
монитора и записи на жесткий диск. Плата
также обеспечивает ввод 8 каналов
звука и их синхронную запись с
видеосигналами. Каждый из 4 процессоров
на плате обрабатывает 2 канала
звука и видео, реализует все функции
видео записи в формате H.264 и аудио в
формате G.726, детектирование движений
("быстрых" и "медленных"). При
поддерживает разрешение записи D1 (704х576)
со скоростью 25 кадр/с плата на каждый
канал, при этом поддерживается 2-поточный механизм
компрессии. Первый (основной)
поток используется для записи в
локальный архива и передачи в сеть.
Кроме этого для передачи по сети может
использоваться второй (дополнительный)
поток с разрешением DCIF (512x384) или CIF (352x288). Параметры каждого потока (скорость,
трафик, степень компрессии, разрешение) задаются независимо.
Максимальная скорость каждого потока - 25
кадр/с. Основные
характеристики |
|
|
Видеозапись
и мониторинг
|
|
|
Количество каналов
|
8 |
|
Скорость
отображения, кадр/с |
200 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
200 (общая)
/ 25 (на канал) |
|
Разрешение
отображения, пикс. |
704х576 (D1) |
|
Разрешение
записи основного потока, пикс. |
704х576 (D1) |
|
Разрешение
записи дополнительного потока,
пикс. |
512x384 (DCIF), 352x288 (CIF) |
|
Стандарт
видеосигнала |
PAL |
|
Формат
кодирования |
H.264 |
|
Объем архива (Мбайт/час)
на канал при 25 кард/с |
см. таблицы |
|
Аудиозапись
|
|
|
Количество
каналов |
8 |
|
Частота
дискретизации, кГц |
16 |
|
Формат
кодирования |
ITU G.726 |
|
Расширение
системы |
|
|
Количество
плат |
6 |
|
Количество
видеоканалов |
48 |
|
Количество
аудиоканалов |
48 |
|
Скорость
отображения, кадр/с |
1200 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
1200 (общая)
/ 25 (на канал) |
|
Документация |
|
|
(392 кбайт, 15.07.2007)
|
Техническое
описание |
|
|
|
8 - канальная плата
обработки с разрешением записи 704х576 со
скоростью 12 кадр/с Предназначена
для ввода в персональный компьютер 8
видеосигналов, поступающих от
видеокамер, их отображения на экране
монитора и записи на жесткий диск. Плата
также обеспечивает ввод 8 каналов
звука и их синхронную запись с
видеосигналами. Каждый из 2 процессоров
на плате обрабатывает 4 канала
звука и видео, реализует все функции
видео записи в формате H.264 и аудио в
формате G.726, детектирование движений
("быстрых" и "медленных"). При
включении максимального разрешения
записи D1 (704х576) плата обеспечивает
гарантированную скорость записи 12 кадр/с
на каждый канал, при этом функции
поддержки второго потока отключается,
что вызвано высокой информационной
нагрузкой на процессоры при обработке
кадра максимального размера. При
включении разрешения записи DCIF (512x384)
плата реализует 2-поточный механизм
компрессии, при этом первый (основной)
поток используется для записи в
локальный архива или для передачи по
высокоскоростным сетям, а второй (дополнительный)
- для передачи по низкоскоростным линиям
связи. Параметры каждого потока (скорость,
трафик, степень компрессии, разрешение) задаются независимо.
При разрешении DCIF основного потока
плата обеспечивает скорость записи в
обеих потоках до 25 кадр/с. Основные
характеристики |
|
|
Видеозапись
и мониторинг
|
|
|
Количество каналов
|
8 |
|
Скорость
отображения, кадр/с |
200 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
D1: 100 (общая)
/ 12 (на канал)
DCIF: 200 (общая)
/ 25 (на канал) |
|
Разрешение
отображения, пикс. |
704х576 (D1) |
|
Разрешение
записи основного потока, пикс. |
704х576 (D1), 512x384 (DCIF),
352x288 (CIF) |
|
Разрешение
записи дополнительного потока,
пикс. |
512x384 (DCIF), 352x288 (CIF) |
|
Стандарт
видеосигнала |
PAL |
|
Формат
кодирования |
H.264 |
|
Объем архива (Мбайт/час)
на канал при 25 кард/с |
см. таблицы |
|
Аудиозапись
|
|
|
Количество
каналов |
8 |
|
Частота
дискретизации, кГц |
16 |
|
Формат
кодирования |
ITU G.726 |
|
Расширение
системы |
|
|
Количество
плат |
6 |
|
Количество
видеоканалов |
48 |
|
Количество
аудиоканалов |
48 |
|
Скорость
отображения, кадр/с |
1200 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
D1: 576 (общая)
/ 12 (на канал)
DCIF: 1200 (общая)
/ 25 (на канал) |
|
Документация |
|
|
(390 кбайт, 17.05.2007)
|
Техническое
описание |
|
|
|
8 - канальная плата
обработки "эконом класса" с
регулируемым разрешением записи Предназначена
для ввода в персональный компьютер 8
видеосигналов, поступающих от
видеокамер, их отображения на экране
монитора и записи на жесткий диск. Плата
также обеспечивает ввод 8 каналов
звука и их синхронную запись с
видеосигналами. Для снижения стоимости
на плате используется только 1 процессор
который
обрабатывают 8 каналов
звука и видео, реализует все функции
видео записи в формате H.264 и аудио в
формате G.726, детектирование движений
("быстрых" и "медленных"). Отображение
информации на экране монитора
осуществляется с разрешением 704х576. При
разрешении CIF (352х288) обеспечивается
гарантированная скорость записи 25 кадр/с
на каждый канал, при разрешении DCIF (512x384)
скорость записи составляем 12 кадр/с, а
при разрешении D1 (704х576) - 6 кадр/с.
Разрешение и скорость записи задается
индивидуально для каждого канала. Функция
бипоточного кодирования видео не
поддерживается. Основные
характеристики |
|
|
Видеозапись
и мониторинг
|
|
|
Количество каналов
|
8 |
|
Скорость
отображения, кадр/с |
200 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
200 (общая)
/ 25 (на канал) |
|
Разрешение
отображения, пикс. |
704х576 (D1) |
|
Разрешение
записи основного потока, пикс. |
352x288 (CIF) / 512x384 (DCIF) / 704x576 (D1) |
|
Разрешение
записи дополнительного потока,
пикс. |
не
поддерживается |
|
Стандарт
видеосигнала |
PAL |
|
Формат
кодирования |
H.264 |
|
Объем архива (Мбайт/час)
на канал при 25 кард/с |
см. таблицы |
|
Аудиозапись
|
|
|
Количество
каналов |
16 |
|
Частота
дискретизации, кГц |
16 |
|
Формат
кодирования |
ITU G.726 |
|
Расширение
системы |
|
|
Количество
плат |
6 |
|
Количество
видеоканалов |
48 |
|
Количество
аудиоканалов |
48 |
|
Скорость
отображения, кадр/с |
1200 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
CIF: 1200 (общая)
/ 25 (на канал) |
|
Документация |
|
|
(401 кбайт,
10.07.2007) |
Техническое
описание |
|
|
|
4 - канальная плата
обработки с разрешением записи 704х576 со
скоростью 12 кадр/с Предназначена
для ввода в персональный компьютер 4
видеосигналов, поступающих от
видеокамер, их отображения на экране
монитора и записи на жесткий диск. Плата
также обеспечивает ввод 4 каналов
звука и их синхронную запись с
видеосигналами. Эта плата может
использоваться в одной системе с
платами HVX-F448HD, HVX-8448FD, HVX-8248HD, а также с
аппаратным декодером HVX-2x16-O. При
включении максимального разрешения
записи D1 (704х576) плата обеспечивает
гарантированную скорость записи 12 кадр/с
на каждый канал, при этом функции
поддержки второго потока отключается,
что вызвано высокой информационной
нагрузкой на процессоры при обработке
кадра максимального размера. При
включении разрешения записи DCIF (512x384)
плата реализует 2-поточный механизм
компрессии, при этом первый (основной)
поток используется для записи в
локальный архива или для передачи по
высокоскоростным сетям, а второй (дополнительный)
- для передачи по низкоскоростным линиям
связи. Параметры каждого потока (скорость,
трафик, степень компрессии, разрешение) задаются независимо.
При разрешении DCIF основного потока
плата обеспечивает скорость записи в
обеих потоках до 25 кадр/с. Основные
характеристики |
|
|
Видеозапись
и мониторинг
|
|
|
Количество каналов
|
4 |
|
Скорость
отображения, кадр/с |
100 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
D1: 50 (общая)
/ 12 (на канал)
DCIF: 100 (общая)
/ 25 (на канал) |
|
Разрешение
отображения, пикс. |
704х576 (D1) |
|
Разрешение
записи основного потока, пикс. |
704х576 (D1), 512x384 (DCIF),
352x288 (CIF) |
|
Разрешение
записи дополнительного потока,
пикс. |
512x384 (DCIF), 352x288 (CIF) |
|
Стандарт
видеосигнала |
PAL |
|
Формат
кодирования |
H.264 |
|
Объем архива (Мбайт/час)
на канал при 25 кард/с |
см. таблицы |
|
Аудиозапись
|
|
|
Количество
каналов |
4 |
|
Частота
дискретизации, кГц |
16 |
|
Формат
кодирования |
ITU G.726 |
|
Расширение
системы |
|
|
Количество
плат |
6 |
|
Количество
видеоканалов |
24 |
|
Количество
аудиоканалов |
24 |
|
Скорость
отображения, кадр/с |
600 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
D1: 288 (общая)
/ 12 (на канал)
DCIF: 600 (общая)
/ 25 (на канал) |
|
Документация |
|
|
(388 кбайт, 17.05.2007)
|
Техническое
описание |
|
|
|
Аппаратный декодер для
мониторинга 32 камер на двух аналоговых
мониторах Плата предназначена
для ввода на два независимых аналоговых
монитора изображения от 32 видеокамер. На
каждый из мониторов может быть
одновременно выведен
запрограммированный пользователем "мультиэкран"
из 16, 13, 9, 4 или 1 изображения. Простая
функция программирования групп
позволяет оперативно изменять
отображаемые камеры.
Встроенный аппаратный декодер
позволяет просматривать одновременно
до 4 видеозаписей на каждом из монстров,
а если запись была выполнена со звуком,
то и прослушивать звук.
Основные
характеристики |
|
|
Мониторинг
|
|
|
Количество
видеовыходов
|
2 |
|
Количество
одновременно наблюдаемых камер на
каждом выходе
|
16, 13, 9, 4, 1+1, 1 |
|
Режим
переключения камер в мультиэкране
|
есть |
|
Скорость
отображения, кадр/с |
800 (общая)
/ 25 (на канал) |
|
Разрешение
отображения, пикс. |
704х576 (D1) |
|
Стандарт
видеосигнала |
PAL |
|
Расширение
системы |
|
|
Количество
плат |
2 |
|
Количество
дополнительных мониторов |
4 |
|
Количество
отображаемых камер |
64 |
|
Скорость
отображения, кадр/с |
1600 (общая)
/ 25 (на канал) |
|
Документация |
|
|
(373 кбайт, 17.05.2007)
|
Техническое
описание |
|
|
|
Предназначена для ввода в
персональный компьютер 4
видеосигналов, поступающих от
видеокамер, их отображения на экране
монитора и записи на жесткий диск. Плата
также обеспечивает ввод 4 каналов
звука и их синхронную запись с
видеосигналами. Обработка каждого канала
звука и видео на плате реализована на
базе одного специализированного процессора
цифровой обработки сигнала, который
аппаратно реализует все функции записи
видео (формат кодека - H.264) и аудио (формат
кодека - G.726), детектирование движений
("быстрых" и "медленных"),
подготовку изображения к мониторингу. В
плате реализован 2-поточный механизм
компрессии, при этом первый (основной)
поток используется для записи в
локальный архива и для передачи по
высокоскоростным сетям, а второй (дополнительный)
- для передачи по низкоскоростным линиям
связи. Параметры каждого потока (скорость,
трафик) задаются независимо. Основные
характеристики |
|
|
Видеозапись
и мониторинг
|
|
|
Количество каналов
|
4 |
|
Скорость
отображения, кадр/с |
100 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
100 (общая)
/ 25 (на канал) |
|
Разрешение
отображения, пикс. |
704х576 (D1) |
|
Разрешение
записи основного потока, пикс. |
704х576 (D1) |
|
Разрешение
записи дополнительного потока,
пикс. |
352х288 (CIF) |
|
Стандарт
видеосигнала |
PAL |
|
Формат
кодирования |
H.264 |
|
Объем архива (Мбайт/час)
на канал при 25 кард/с |
45-650 |
|
Аудиозапись
|
|
|
Количество
каналов |
4 |
|
Частота
дискретизации, кГц |
8 |
|
Формат
кодирования |
ITU G.726 |
|
Расширение
системы |
|
|
Количество
плат |
6 |
|
Количество
видеоканалов |
24 |
|
Количество
аудиоканалов |
24 |
|
Скорость
отображения, кадр/с |
600 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
600 (общая)
/ 25 (на канал) |
|
Документация |
|
|
(426 кБ / 22.06.2006) |
Техническое
описание |
|
|
|
Предназначена для ввода в
персональный компьютер 4
видеосигналов, поступающих от
видеокамер, их отображения на экране
монитора и записи на жесткий диск. Плата
также обеспечивает ввод 4 каналов
звука и их синхронную запись с
видеосигналами. Обработка каждых двух
каналов
звука и видео на плате реализована на
базе одного специализированного процессора
цифровой обработки сигнала, который
аппаратно реализует все функции записи
видео (формат кодека - H.264) и аудио (формат
кодека - G.726), детектирование движений
("быстрых" и "медленных"),
подготовку изображения к мониторингу. В
плате реализован 2-поточный механизм
компрессии, при этом первый (основной)
поток используется для записи в
локальный архива и для передачи по
высокоскоростным сетям, а второй (дополнительный)
- для передачи по низкоскоростным линиям
связи. Параметры каждого потока (скорость,
трафик) задаются независимо. Основные
характеристики |
|
|
Видеозапись
и мониторинг
|
|
|
Количество каналов
|
4 |
|
Скорость
отображения, кадр/с |
100 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
100 (общая)
/ 25 (на канал) |
|
Разрешение
отображения, пикс. |
704х576 (D1) |
|
Разрешение
записи основного потока, пикс. |
512х384 (DCIF) или 704х288
(D1/2) |
|
Разрешение
записи дополнительного потока,
пикс. |
176х144 (QCIF) |
|
Стандарт
видеосигнала |
PAL |
|
Формат
кодирования |
H.264 |
|
Объем архива (Мбайт/час)
на канал при 25 кард/с |
32-365 |
|
Аудиозапись
|
|
|
Количество
каналов |
4 |
|
Частота
дискретизации, кГц |
8 |
|
Формат
кодирования |
ITU G.726 |
|
Расширение
системы |
|
|
Количество
плат |
6 |
|
Количество
видеоканалов |
24 |
|
Количество
аудиоканалов |
24 |
|
Скорость
отображения, кадр/с |
600 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
600 (общая)
/ 25 (на канал) |
|
Документация |
|
| (419 кБ / 22.06.2006) |
Техническое
описание |
|
|
|
Предназначена для ввода в
персональный компьютер 8
видеосигналов, поступающих от
видеокамер, их отображения на экране
монитора и записи на жесткий диск. Плата
также обеспечивает ввод 8 каналов
звука и их синхронную запись с
видеосигналами. Для каждых четырех
каналов
звука и видео на плате установлен
отдельный специализированный процессор
цифровой обработки сигнала, который
аппаратно реализует все функции записи
видео (формат кодека - H.264) и аудио (формат
кодека - G.726), детектирование движений
("быстрых" и "медленных"),
подготовку изображения к мониторингу. В
плате реализован 2-поточный механизм
компрессии, при этом первый (основной)
поток используется для записи в
локальный архива и для передачи по
высокоскоростным сетям, а второй (дополнительный)
- для передачи по низкоскоростным линиям
связи. Параметры каждого потока (скорость,
трафик) задаются независимо. Основные
характеристики |
|
|
Видеозапись
и мониторинг
|
|
|
Количество каналов
|
8 |
|
Скорость
отображения, кадр/с |
200 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
200 (общая)
/ 25 (на канал) |
|
Разрешение
отображения, пикс. |
704х576 (D1) |
|
Разрешение
записи основного потока, пикс. |
352х288 (CIF) |
|
Разрешение
записи дополнительного потока,
пикс. |
176х144 (QCIF) |
|
Стандарт
видеосигнала |
PAL |
|
Формат
кодирования |
H.264 |
|
Объем архива (Мбайт/час)
на канал при 25 кард/с |
25-280 |
|
Аудиозапись
|
|
|
Количество
каналов |
8 |
|
Частота
дискретизации, кГц |
8 |
|
Формат
кодирования |
ITU G.726 |
|
Расширение
системы |
|
|
Количество
плат |
6 |
|
Количество
видеоканалов |
48 |
|
Количество
аудиоканалов |
48 |
|
Скорость
отображения, кадр/с |
1200 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
1200 (общая)
/ 25 (на канал) |
|
Документация |
|
|
(409 кБ / 22.06.2006) |
Техническое
описание |
|
|
|
Предназначена для ввода в
персональный компьютер 4
видеосигналов, поступающих от
видеокамер, их отображения на экране
монитора и записи на жесткий диск. Плата
также обеспечивает ввод 4 каналов
звука и их синхронную запись с
видеосигналами. Обработка всех четырех
каналов
звука и видео на плате реализована на
базе одного специализированного процессора
цифровой обработки сигнала, который
аппаратно реализует все функции записи
видео (формат кодека - H.264) и аудио (формат
кодека - G.726), детектирование движений
("быстрых" и "медленных"),
подготовку изображения к мониторингу. В
плате реализован 2-поточный механизм
компрессии, при этом первый (основной)
поток используется для записи в
локальный архива и для передачи по
высокоскоростным сетям, а второй (дополнительный)
- для передачи по низкоскоростным линиям
связи. Параметры каждого потока (скорость,
трафик) задаются независимо. Основные
характеристики |
|
|
Видеозапись
и мониторинг
|
|
|
Количество каналов
|
4 |
|
Скорость
отображения, кадр/с |
100 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
100 (общая)
/ 25 (на канал) |
|
Разрешение
отображения, пикс. |
704х576 (D1) |
|
Разрешение
записи основного потока, пикс. |
352х288 (CIF) |
|
Разрешение
записи дополнительного потока,
пикс. |
176х144 (QCIF) |
|
Стандарт
видеосигнала |
PAL |
|
Формат
кодирования |
H.264 |
|
Объем архива (Мбайт/час)
на канал при 25 кард/с |
25-280 |
|
Аудиозапись
|
|
|
Количество
каналов |
4 |
|
Частота
дискретизации, кГц |
8 |
|
Формат
кодирования |
ITU G.726 |
|
Расширение
системы |
|
|
Количество
плат |
6 |
|
Количество
видеоканалов |
24 |
|
Количество
аудиоканалов |
24 |
|
Скорость
отображения, кадр/с |
600 (общая)
/ 25 (на канал) |
|
Скорость
записи, кадр/с |
600 (общая)
/ 25 (на канал) |
|
Документация |
|
|
(403 кБ / 22.06.2006) |
Техническое
описание |
|
|
Функции программного обеспечения |
Общие
характеристики ...
Программное
обеспечение (ПО) поставляется совместно с
системами видеорегистрации и входи в
стоимость комплекта поставки. ПО содержит следующие
основные компоненты:
-
программу сервера - предназначена для
управления компьютером с установленными
платами видеообработки, осуществляет
наблюдения, запись, работу с архивом, а
также выполняет функцию видеосервера и WWW-сервера
для доступа к видеоинформации и архиву
-
программ клиента - устанавливается на
рабочих станция и позволяет через
компьютерную сеть наблюдать текущую
видеоинформацию, работать с архивом, а
также настраивать видеосервер.
Одновременно на экране клиента можно
наблюдать до 36 камеру, подключенных к
различным серверам, в т.ч. и IP-серверам
серии HVX-Net.
- программа
просмотра видеозаписей - используется для
воспроизведения созданных
видеофрагментов архива после их
копирования на другие компьютеры.
Краткое
описание ...
(525 кБ / 15.05.2007)
