Программируемая камера видеонаблюдения DE-616DM в зеркальном куполе с фиксированным объективом является устаревшей моделью, которую не рекомендуется использовать в перспективных проектах.


Программируемая камера видеонаблюдения DE-616DM в зеркальном куполе с фиксированным объективом



Общие сведения

Программируемая цветная купольная камера для видеонаблюдения в помещениях. Видеокамера выполнена в корпусе с зеркальным покрытием, благодаря которому имеет оригинальный вид, максимальную скрытность наблюдения, идеально вписываться в любой интерьер. Построена на базе ПЗС матрицы SONY 1/3" высокого разрешения (540 ТВЛ) и процессора видеообработки с программируемыми пользователем параметрами. Оборудована объективом с фиксированным фокусным расстоянием (опциональные фокусные расстояния).

Фотография продукции:

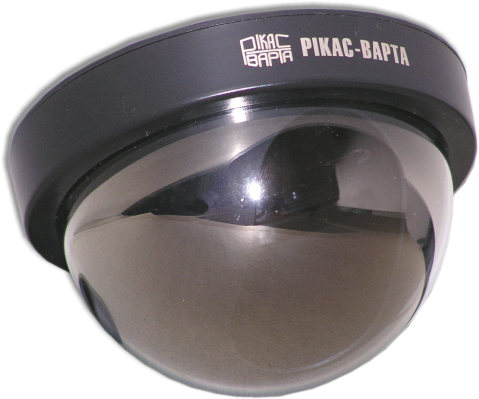

Фото DE-616DM: цветная камера видеонаблюдения в зеркальном куполе (программируемая, с фиксированным объективом)

Техническая спецификация:

Наименование параметра Значение
Сенсор изображения SONY 1/3" Super HAD ICX409AKA
Разрешение камеры 540
Эффективное количество пикселей (Ш х В) ~440К (752 х 582)
Минимальная освещенность (режим "день") 0,5 лк / F2.0
Минимальная освещенность (режим "ночь") 0,1 лк / F2.0
Отношение сигнал/шум, не менее, дБ 50
Электронный затвор, с 1/50 - 1/100000
Видеовыход 1.0 В, 75 Ом, композитный
Напряжение питания, В 10,8 - 13,2 (постоянный ток)
Ток потребления, не более, мА 90
Тип объектива С фиксированным фокусом
Фокусное расстояние объектива (мм); светосила f=3,6 мм; F=2.0
Опциональный объектив: фокус (мм); светосила f=6 / 8 / 12 мм; F=2.0
Диапазон рабочих температур, град. С +10 … +50
Габаритные размеры, мм 118 x 75 (диаметр х высота)
Вес нетто (в полном комплекте), не более, г 225
* Технология Super HAD является торговой маркой SONY Corporation. SuperHAD (Hole Accumulated Diode). ПЗС матрицы, выполненные по этой полупроводниковой технологии, отличаются улучшенной цветопередачей.

Назначение и область применения

Цветная программируемая камера видеонаблюдения высокого разрешения (540 ТВЛ) на базе ПЗС матрицы SONY 1/3”, предназначена для организации видеонаблюдения внутри помещений с регулируемым климатом без содержания в воздухе пыли, влаги и агрессивных веществ.

Видеокамера выполнена в пластиковом корпусе полусфера с зеркальным покрытием, благодаря которому получила оригинальный вид, максимальную скрытность направления видеонаблюдения, а также стала идеально вписываться в любой интерьер за счет отражения окраски стен помещения.

Телекамера снабжена объективом с фиксированным фокусным расстоянием. Для формирования изображения используется процессор, который позволят получить высококачественную картинку с отличной цветопередачей. Кроме этого камера видеонаблюдения реализуют функции электронного затвора и компенсации задней засветки с программированием зон компенсации, а также поддерживает режим «день-ночь», благодаря которому при снижении освещенности переходит в черно-белый режим, формируя чистую картинку без цветовых шумов.

Программируемый пользователем процессор видеообработки позволяет настраивать параметры формируемого камерой изображения. Среди настраиваемых параметров: уровень электронного затвора - обеспечивает постоянную яркость изображения независимо от яркости освещения, уровень максимального усиления - позволяет установить оптимальное усиление при работе ночью для получения светлой и не зашумленной картинки, настроить пороги перехода камеры в режим «день» и «ночь» в зависимости от освещенности в месте ее видеонаблюдения, установить контрастность и четкость формируемого изображения, задать режим и подстроить баланс белого, скорректировать уровни цветоразностных сигналов, запрограммировать от 1 до 64 зон компенсации задней засветки с настройкой уровня яркости в них, при необходимости выделить на экране от 1 до 4 приватных зон и скрыть их изображение. Все настройки хранятся в энергонезависимой памяти и не изменяются при обесточивании камеры.

Камеры с широкоугольным объективом (f=2.5 / 2.8 / 3.6 мм) используются для наблюдения за помещениями, а с узкоугольными (f=6 / 8 / 12 мм) – за коридорами, а также для идентификации лиц и фиксации номиналов денежных знаков при контроле кассовых операций.

Камера изготавливается в корпусах с основанием двух цветов: белого (слоновой кости) и черного.

Габаритный чертеж

Габаритный чертеж DE-616DM: цветная камера видеонаблюдения в зеркальном куполе (программируемая, с фиксированным объективом)

Комплект поставки

  • Камера видеонаблюдения - 1 шт.
  • Монтажный комплект - 1 шт.
  • Программатор для видеокамеры - 1 шт. (при покупке более 10 камер)
  • Паспорт с руководством по эксплуатации и гарантийным талоном - 1 экз.
  • Руководство по программированию – 1 экз. (на партию)

Электронная документация

Галерея изображений

3D модель
Белый корпус (вид спереди)
Черный корпус (вид спереди)
Вид снизу
Вид сбоку
Черный корпус
Конструкция корпуса


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2010-03-06 - 2011-11-21
