AHD-H камеры видеонаблюдения разрешения 1080P
AHD камеры нашего производства построены на основе процессора видеообработки EAGLET ISP II корейской компании Nextchip – мирового лидера в технологии передачи аналогового сигнала высокой четкости для систем видеонаблюдения.
Основными преимуществами технологии AHD-H и реализующего ее процессора являются:
- Высочайшее качество изображения сопоставимое с качеством цифровых систем HD-SDI при невысокой цене свойственной аналоговым системам
- Передача изображения в разрешении 1920х1080 пикселей (обозначается как Full HD или 1080P)
- Полная совместимость со всеми предшествующими аналоговыми системами стандартов: AHD 1.0 (720P), CVBS (960H, D1 стандарт PAL, NTSC), COMET (1280H)
Типы производимых AHD-H видеокамер
AHD-H видеокамеры производятся нескольких типов, предназначенных для различных условий эксплуатации.
|
DN - уличные видеокамеры с ИК подсветкой
Эти AHD-H камеры используются для видеонаблюдения на улице и в условиях неотапливаемых и влажных помещений.
Они изготовлены в герметичных металлических корпусах с кронштейном. Для работы при низкой освещенности камеры оборудованы ИК подсветкой, которая включается автоматически под управлением встроенного в камеру фотодатчика. Максимальная эффективность ИК подсветки достигается благодаря механическому ИК фильтру и сенсору изображения SONY Exmor NIR чувствительному к ИК освещению.
Подробнее об уличных камерах "DN" ...
|
|
DVP - антивандальные видеокамеры с ИК подсветкой
Уличные вандалоустойчивые AHD-H видеокамеры в герметичном металлическом корпусе предназначены для монтажа в местах прохода людей. Корпус сферической формы и основание, плотно прилегающее как к корпусу камеры, так и к поверхности, на которую она монтируется, защищют камеру от воровства.
Камеры могут использоваться для видеонаблюдения как на улице, так и в условиях помещений с нерегулируемым климатом, в том числе и в сырых помещениях. Для наблюдения при низкой освещенности телекамеры оборудованы ИК подсветкой с автоматическим включением.
Подробнее об антивандальных видеокамерах "DVP" ...
|
|
VL - камеры для производственных помещений
AHD-H камеры видеонаблюдения предназначены для организации наблюдения как внутри помещений, так и на улице. Металлический герметичный корпус и передняя поверхность из стекла, а не из пластика, дают возможность использовать камеры этого типа в условиях производства с повышенной влажностью, и сильной запыленностью, где требуется периодическая чистка корпуса камеры.
В камерах этой серии не используется ИК подсветка, поэтому для их работы необходимо освещение.
Подробнее о видеокамерах для промышленных помещений "VL" ...
|
|
DE - купольные видеокамеры для офисных помещений
Данные AHD-H видеокамеры предназначены для организации видеонаблюдения внутри помещений с регулируемым климатом, с искусственным и комбинированным освещением.
Камеры выполнены в негерметичном пластиковом корпусе "полусфера", оборудованы объективом с фиксированным или с изменяемым фокусным расстоянием. Для сложных условий монтажа выпускаются варианты камер с 3D-кронштейном, позволяющим монтировать их не только на потолок, но и на стену, в т.ч. и под любым углом к зоне наблюдения.
Эти видеокамеры не оборудованы ИК подсветкой и могут работать при достаточном уровне освещения.
Подробнее о видеокамерах для офисных помещений "DE" ...
|
|
DIR - видеокамеры купольные для офисных помещений с ИК подсветкой
Предназначены для организации видеонаблюдения внутри помещений с регулируемым климатом, при малом и полностью отсутствующем освещении. Все AHD-H видеокамеры типа DIR производятся с ИК подсветкой, которая включается и выключается автоматически в зависимости от уровня освещения, что дает возможность вести наблюдение даже в полной темноте.
Данные камеры производятся в пластиковых негерметичных корпусах "полусфера", и оборудуются объективом с фиксированным или с изменяемым фокусным расстоянием.
Подробнее о внутренних камерах с ИК подсветкой "DIR" ...
|
|
VA - специальные (встраиваемые) видеокамеры
AHD-H камеры типа VA производятся в небольших корпусах со встроенным объективом. Благодаря малым размерам эти камеры, как правило, встраиваются в другие системы: банкоматы и различное технологическое оборудование для наблюдения за технологическим процессом.
Камеры предназначены для использования внутри помещений с регулируемым климатом и с достаточным уровнем освещенности. Доступны модели камер видеонаблюдения с объективами как с фиксированным, так и с изменяемым фокусным расстоянием.
Подробнее о встраиваемых видеокамерах "VA" ...
|
|
VC - профессиональные видеокамеры с внешним объективом
Цветные профессиональные AHD-H камеры видеонаблюдения предназначены для использования с внешними CS-объективами, характеризующимися оптикой максимального качества и увеличенной светосилой. Применяются, как правило, для контроля технологических процессов, требующего максимального качества и четкости изображения.
Камеры этого типа предназначены в первую очередь для установки внутри помещений с регулируемым климатом. Для их монтажа на улице необходимо использовать термокожух.
Подробнее о профессиональных камерах с внешним объективом "VC" ...
|
Особенности технологии AHD и ее версии AHD-H
Аббревиатура AHD (Analog High Definition) для систем видеонаблюдения расшифровывается как "Аналоговое Высокой Четкости".
Версия AHD-H (иногда обозначается как AHD 2.0) - является вторым поколением технологии AHD и обеспечивает передачу изображения 1080P (1920х1080 пикселей) со скоростью 30 кадр/с по обычному коаксиальному кабелю.
Данная технология имеет ряд преимуществ над IP системами и другими аналоговыми HD (HDCVI, HD-TVI) решениями:
- Отсутствие задержки при передаче
- Высочайшее качество изображения за счет отсутствия компрессии
- Устойчивая работа в цвете на расстояниях до 500 м при трансляции Full HD изображения благодаря встроенной в приемник (видеорегистратор) подсистеме обработки сигнала, автоматически компенсирующей потери в кабеле
- Возможность использования существующих кабельных сетей для качественного улучшения ранее смонтированных аналоговых систем видеонаблюдения
Спецификация камер стандарта AHD-H
Перечисленные ниже возможности определяются исключительно протоколом AHD-H, и не зависят от конкретной реализации камеры:
- Разрешение передаваемого изображения - 1920 х 1080 пикселей (не зависит от разрешения сенсора камеры)
- Скорость передачи 30 кадр/с
- Максимальная дальность передачи изображения - 500 м
- Разрешение используемого КМОП сенсора, не менее, 2 Мпикс
- Совместима с предшествующими видеостандартами: AHD1.0 (720P), CVBS(960H), COMET (1280H)
- Возможность удаленной настройки камеры по видеокабелю
- Возможность локальной настройки камеры через OSD меню
Технология AHD-H и программируемые процессоры видеообработки
Любая современная AHD-H видеокамера оборудована процессором видеообработки, работой которого управляет программа, хранящаяся в памяти камеры. Поэтому качество изображения такой камеры в первую очередь зависит именно от качества управляющей программы, а затем от типов используемых компонентов, т.к. именно программа определяет поведение камеры при ярком встречном свете, в вечерних сумерках, а также в полной темноте при работе в ночном режиме.
Используемый в наших камерах процессор EAGLET ISP II реализует такие функции видеообработки:
- Электронный затвор (AE), автоматический баланс белого для различных условий освещения (AWB, ATW, ручной и фиксированный), автоматическая фокусировка (AF), многозонная компенсация задней засветки (BLC, HLSC)
- D-WDR - цифровое расширение динамического диапазона для мониторинга высококонтрастных сцен
- 2D/3D-NR - 2-х и 3-мерные алгоритмы шумоподавления при работе в сумерках и ночью
- SENS-UP - увеличение времени выдержки для эффективного ночного наблюдения при низкой освещенности
- DEFOG - повышение четкости размытого изображения, в т.ч. и при работе в тумане
- Динамическое и статическое подавление "мертвых" пикселей сенсора
- Автоматическое и ручное повышение четкости изображения при передаче на большие расстояния
- Поддержка до 4 приватных зон и экранных надписей
- Встроенное экранное меню (OSD) для подстройки программы камеры для особых условий наблюдения
- Возможность удаленной настройки камеры по видеокабелю через OSD меню
- Компенсация нелинейной проницаемости объектива
- Возможность работы с любыми КМОП сенсорами изображений 2 Мпикс и более
AHD-H и предшествующие аналоговые системы
Необходимость добавить к существующей аналоговой системе одну или несколько камер, или заменить вышедшую из строя, в условиях, когда производство аналоговых камер практически прекращено, становится сложной задачей. Решить ее можно либо заменой регистратора и всех камер, что дорого, либо докупить "морально устаревшую" или неликвидную модель из старых запасов поставщиков.
Технология AHD-H дает третье решение, за счет поддержки режима обратной совместимости. С помощью кнопки на джойстике программирования камера может переключаться между режимами формирования изображения в аналоговом стандарте 960H (D1), либо в AHD-H режиме - 1080P. Таким образом, можно свободно модернизировать существующую аналоговую систему современными AHD-H камерами, временно переводя их в режим совместимости с аналоговой системой.
Далее, при необходимости, заменив видеорегистратор на любую AHD-H модель серии HVBdvr-F..., вы сможете использовать старые камеры в аналоговом разрешении, а новые AHD-H в разрешении высокой четкости 1920х1080.
Серии AHD-H видеокамер
AHD-H видеокамеры производства ТОВ НВП "РІКАС-ВАРТА" разделены на серии, каждая из которых отличается примененным сенсором и процессором видеообработки.
Как было отмечено процессор EAGLET IPS II позволяет использовать для построения камеры любой сенсор разрешения 2 Мпикс и более. В своем производстве мы применяем только КМОП сенсоры корпорации SONY, которые, несмотря на их более высокую цену, имеют ряд существенных преимуществ, а именно:
- Качественная цветопередача, в т.ч. и при пониженном освещении
- Высокая светочувствительность
- Максимальное соответствие формата сенсора формату формируемого изображения (1920х1080) - минимум неиспользуемых пикселей
Например, при использовании конкурентами сенсоров 3.2 Мпикс с разрешением 2064(H) х 1544(V), коэффициент использования сенсора составляет только 65%, т.е. более 35% полезной площади кристалла, а следовательно и света попадающего на него, не используется при работе камеры. Именно такая погоня за мегапикселями, приводит к уменьшению ночной чувствительности камеры и сужению угла обзора.
- Максимальный оптический формат - наибольшие геометрические размеры сенсора и пикселей, и как следствие максимальная светочувствительность и угол обзора
На сегодня ТОВ НВП "РІКАС-ВАРТА" производит AHD-H камеры в серии "F1".

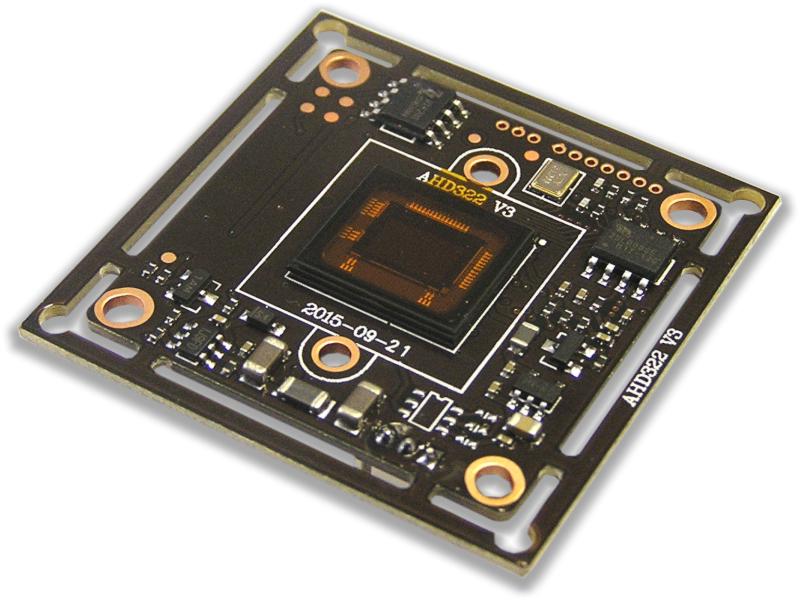

Серия "F1" - камеры AHD-H разрешения 1920x1080P на КМОП сенсоре SONY IMX222LQJ
|
|
Основная область применения этих камер – видеонаблюдение, требующее высокой четкости (1920x1080) в условиях хорошей освещенности: помещение или улица при наличии фонового освещения.
Камеры F1 построены на КМОП сенсоре SONY выполненном по технологии Exmor NIR, благодаря которой камера может вести видеонаблюдение в ночное время в ИК освещении. ИК подсветка и механический ИК фильтр при полном отсутствии освещения эффективно работают на расстояниях от 5 до 25 м в зависимости от мощности и угла подсветки, а также светосилы установленного в камеру объектива.
В качестве управляющего элемента в камерах применен процессор Nextchip EAGLET ISP II, который реализует такие функции видеообработки как: 3D-NR - трехмерное шумоподавление в ночное время, D-WDR - настраиваемое цифровое расширение динамического диапазона, HLC - компенсация точечных источников света (подавление света фар), OSD - экранное меню настройки камеры с поддержкой русского языка, приватные зоны.
|
Основные особенности камер серии "F1":
- Процессор видеообработки EAGLET ISP II
- Механический ИК фильтр – отличная цветопередача днем, эффективная работа с ИК подсветкой ночью
- Поддержка локальной настройки камеры через OSD меню (суффикс "D" в обозначении)
- Удаленная настройка видеокамеры по кабелю передачи видеосигнала (суффикс "X" в обозначении)
- Сенсор изображения SONY IMX222LQJ
- Оптический формат сенсора 1/2.8" (6.4 мм)
- Кол-во эффективных пикселей 1984(H) x 1225(V)
- Коэффициент использования сенсора - 85,3%
- Технология Exmor NIR - чувствительность к ИК освещению
- Размеры пикселя - 2,8 мкм(H) x 2,8 мкм(V)
- Нормированная чувствительность - 510 мВ
Для эффективной работы в ночное время, особенно в условиях отсутствия фонового освещения, а также при значительных площадях наблюдения на которых ИК подсветка малоэффективна, рекомендуем использовать камеры серии "H2", оборудованные сенсором с меньшим разрешением (1280х720P), но увеличенной почти в 5 раз светочувствительностью (нормированный уровень 2350 мВ). Высокая чувствительность достигается за счет разделения оптической области сенсора, сопоставимой по площади с Full HD версией, на меньшее количество пикселей. При этом каждый пиксель имеет большие геометрические размеры (3,75 мкм(H) x 3,75 мкм(V) и улавливает больше света.
Структура обозначения AHD-H камер видеонаблюдения
Рассмотрим на примере видеокамеры DN-F186D-2812-80 нашего производства.
Обозначение камеры видеонаблюдения разделено на несколько полей:
- DN - первые буквы указывают тип видеокамеры
- DN - уличные видеокамеры с ИК подсветкой и кронштейном
- DVP - антивандальные камеры в герметичном металлическом корпусе с ИК подсветкой
- VL - герметичные видеокамеры без ИК подсветки
- DE - внутренние камеры видеонаблюдения для офисных помещений
- DIR - внутренние видеокамеры для помещений с ИК подсветкой
- VA - встраиваемые корпусные видеокамеры
- VC - профессиональные камеры видеонаблюдения под установку внешнего объектива
- F1 - первые два символа после дефиса указывают серию, которая определяет тип процессора и сенсор изображения
- F1 - AHD-H камеры видеонаблюдения разрешения 1920x1080 на базе процессора EAGLET ISP II и сенсора SONY Exmor NIR IMX222LQJ
- 86 - код типа корпуса видеокамеры
- D - буквенное обозначение специфических функций камеры видеонаблюдения:
- D - камеры с возможностью локальной настройки джойстиком через OSD меню
- X - камеры с возможностью удаленной настройки по РК кабелю через OSD меню
- DM - купольные программируемые камеры с зеркальным покрытием полусферы
- 2812 - фокусное расстояние объектива: 4-значный код указывает на объектив с изменяемым, а 2-значный – на объектив с фиксированным фокусным расстоянием.
- 2812 - варио объектив f=2,8 - 12 мм
- 6022 - варио объектив f=6,0 - 22 мм
- 6060 - варио объектив f=6,0 - 60 мм
- 2.5 - фиксированный объектив f=2,5 мм
- 2.8 - фиксированный объектив f=2,8 мм
- 3.6 - фиксированный объектив f=3,6 мм
- 4.0 - фиксированный объектив f=4,0 мм
- 6.0 - фиксированный объектив f=6,0 мм
- 8.0 - фиксированный объектив f=8,0 мм
- 12 - фиксированный объектив f=12,0 мм
- 16 - фиксированный объектив f=16,0 мм
- 25 - фиксированный объектив f=25,0 мм
- 80 - для камер с ИК подсветкой и изменяемым фокусным расстоянием - указывает угол освещения установленной ИК подсветки:
- 80 - (угол 80°) - широкоугольная подсветка (для фокусных расстояний 2.5-2.8 мм)
- 60 - (угол 60°) - обычная подсветка (для фокуса 3.6 - 4 мм)
- 45 - (угол 45°) - "средний" угол наблюдения (для фокуса 6 мм)
- 30 - (угол 30°) - узконаправленное наблюдение (для фокуса 8-12 мм)
- 20 - (угол 20°) - для периметральных камер с большой дальностью наблюдения (фокус от 16 мм и более)
|
