IPS-7 - упрощенные трансформаторные источники бесперебойного питания
Источники бесперебойного питания серии IPS-7 предназначены для электропитания низковольтной аппаратуры стабилизированным напряжением 12 В постоянного тока.
Данные источники могут эксплуатироваться как с аккумуляторными батареями (АБ), так и без них. Без аккумулятора блоки работают в режиме источники питания стабилизированного напряжения, с аккумулятором - в режиме источника бесперебойного питания (ИБП). Для резервирования выхода данных источников может использоваться только аккумулятор 12 В емкостью 7 А/ч, от чего и происходит название серии "IPS-7".
Основным отличием данных источников от других источников серии IPS является:
- упрощенная конструкция корпуса, разработанная с целью снижения его себестоимости (вентиляционные жалюзи оставлены)
- корпуса производятся в уменьшенных габаритных размерах для установки в него только одного аккумулятора 12 В емкостью 7 А/ч
- при изготовлении используется более тонкая сталь
- источник не комплектуется замком (передняя дверца защелкивается)
- в источниках IPS-7 уменьшен ток заряда аккумулятора для сохранения теплового режима внутри уменьшенного по габаритам корпуса
- сужен сетевой диапазон 220 В до диапазона 187 В - 253 В
- индикаторы работы источника вынесены на боковую панель
- выходная колодка имеет только 2 контакта ("плюс" и "минус"), в отличии 4-6 в других источниках
- источники не комплектуется крепежом на стену
Благодаря применению трансформатора указанные источники обеспечивают высокую устойчивость к помехам, выбросам и низкому качеству электросети 220 В, а за счет импульсного стабилизатора - достигается высокий КПД и как следствие большая выходная мощность и широкий сетевой диапазон.
Указанные источники производятся в 2 исполнениях, отличающихся номинальным током нагрузки:
|

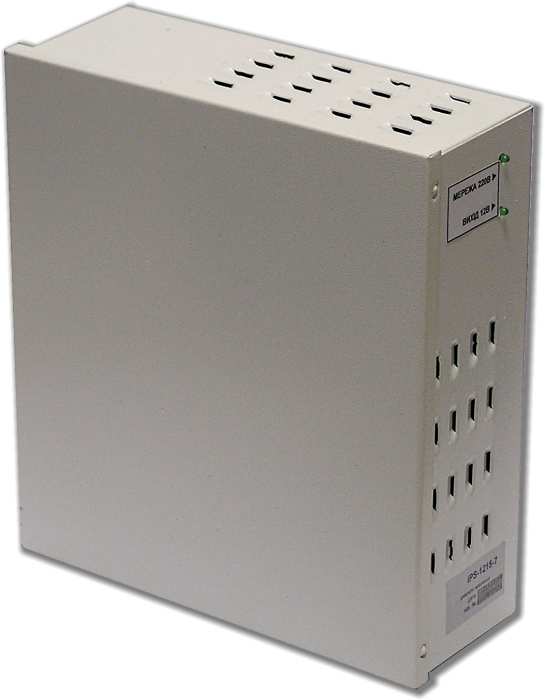

IPS-1215-7 - Источник бесперебойного питания 12 В - 1,5 А (трансформаторный, упрощенный)
Источник бесперебойного питания IPS-1215-7 представляет собой упрощенную модификацию источника IPS-1215C-00 разработанную с целью снижения себестоимости. Упрощения в данной модели затрагивают только конструкцию: уменьшенный корпус без замка, индикация выведена на боковую поверхность, в источник можно установить только одну батарею 12 В 7 А/ч, изменения в электрической части источника незначительные.
Подробное описание и параметры IPS-1215-7...
Номинальное выходное напряжение, В |
|
12 ± 1,2 |
Номинальный ток нагрузки, А* |
|
1,5 |
Рабочий диапазон напряжения сети*, В |
|
187 - 253 В |
Тип устанавливаемых АБ (вариант №1) |
|
7 А/ч x 12 В - 1 шт. |
Время непрерывной работы от АБ (вариант №1), не менее, ч |
|
2,5 |
|
|

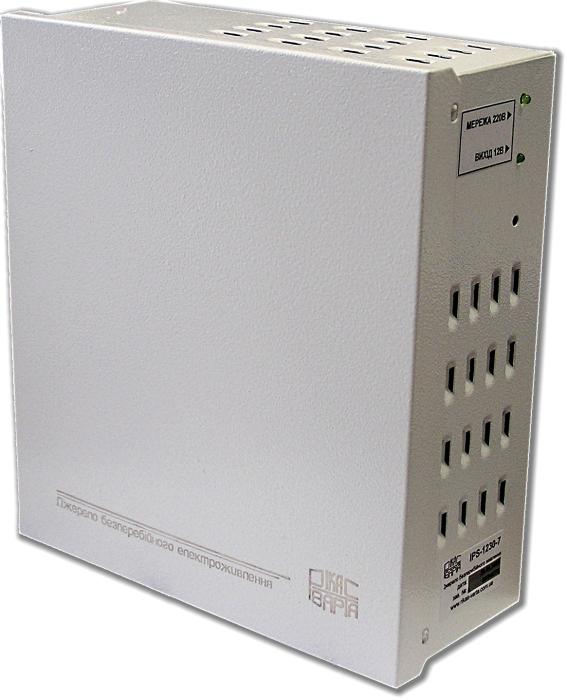

IPS-1230-7 - Источник бесперебойного питания 12 В - 3 А (трансформаторный, упрощенный)
IPS-1230-7 это упрощенная модификация источника бесперебойного питания IPS-1230C-00 разработанная с целью снижения себестоимости. Упрощения касаются в основном конструкции: уменьшенный корпус без замка, индикация выведена на боковую поверхность, в корпус источника допускается установка только одной батареи 12 В 7 А/ч, уменьшен сетевой диапазон и ток заряда аккумулятора.
Подробное описание и параметры IPS-1230-7...
Номинальное выходное напряжение, В |
|
12 ± 1,2 |
Номинальный ток нагрузки, А* |
|
3 |
Рабочий диапазон напряжения сети*, В |
|
187 - 253 В |
Тип устанавливаемых АБ (вариант №1) |
|
7 А/ч x 12 В - 1 шт. |
Время непрерывной работы от АБ (вариант №1), не менее, ч |
|
1,2 |
|
Основные функции источников бесперебойного питания серии IPS-7
Блоки выполняют следующие функции:
- питание нагрузки стабилизированным напряжением 12 В постоянного тока
- бесперебойное питание нагрузки за счет автоматического перехода на работу от АБ при пропадании напряжения в сети 220 В
- отключают АБ от потребителя при ее разряде до минимально-допустимого напряжения - защита АБ от глубокого разряда
- автоматическое включение заряд АБ после восстановления напряжения сети 220 В
- производят заряд АБ стабилизированным током - режим зарядного устройства
- индицируют наличие напряжения в сети и на выходе источника
Все источники серии IPS-7 оборудованы средствами защиты:
- электронным ограничителем тока нагрузки - защита от перегрузки и короткого замыкания на выходе источника
- самовосстанавливающимся предохранителем в цепи АБ - защита батареи от перегрузки и замыкания
- защитой от неверной полярности подключения АБ, в т.ч. и при работающем источнике
- отключением АБ при ее разряде до минимального напряжения - защита от глубокого разряда
На правую боковую панель источника IPS-7 выведено 2 индикатора:
- МЕРЕЖА 220 В - светится при наличии напряжения в сети 220 В
- ВИХIД 12 В - светится при наличии выходного напряжения 12 В
Номенклатура источников бесперебойного питания серии IPS-7
Источники IPS-7 напряжения 12В выпускаются на следующие номинальные токи нагрузки:
- IPS-1215... - ток нагрузки 1,5 А
- IPS-1230... - ток нагрузки 3,0 А
Указанный в обозначении блока ток нагрузки является номинальным, и гарантируется для режима непрерывной работы при любом сочетании неблагоприятных факторов: напряжение в сети, степень разряда АБ, температура окружающей среды.
Далее в обозначении источника питания следует индекс указывающий емкость подключаемой батареи - "7" (для аккумулятора 7 А/ч).
Паспорт и руководство по эксплуатации IPS-7
Все источники бесперебойного питания серии IPS-7 производятся серийно, согласно единого паспорта РВКД.311050730.005ПС, в котором также приведены сведения по их эксплуатации:
- Паспорт IPS-7 (Размер: 297 Кбайт / Последнее изменение: 2015-01-19 21:41:03)
|
