В настоящий момент серия видеорегистраторов HVXdvr снята с производства.
Приведенная в этом разделе информация носит справочный характер.

В новых проектах рекомендуем использовать серий HVBdvr-960H или HVBdvr.

Сетевые видеорегистраторы серии HVXdvr

Цифровые видеорегистраторы серии HVXdvr является дальнейшим развитием хорошо зарекомендовавших себя систем с аппаратной обработкой видеосигнала HVX.

HVXdvr представляет собой законченное устройство, объединяющее в себе систему видеообработки (на базе HVX процессоров), операционную систему реального времени (Real Time OS - RTOS) и встроенный многофункциональный управляющий процессор (MCU). Программное обеспечение регистратора храниться во встроенной энергонезависимой FLASH памяти, что значительно повышает надежность устройства. Видеорегистратор объединяет в себе функции двух устройств: цифрового видеорегистратора (DVR) и цифрового видеосервера (DVS). Благодаря этому он может использоваться как для построения автономных систем видеонаблюдения и регистрации, так и для организации распределенных сетевых систем видеонаблюдения, очень популярных в настоящее время. Общие алгоритмы компрессии с платами серии HVX позволяет интегрировать HVXdvr в единые системы видеорегистрации и наблюдения с компьютерными системами на базе плат серии HVX, давая возможность вести наблюдение и запись за информацией, поступающей как от видеорегистраторов на базе компьютеров, так и от устройств HVXdvr.

Серия HVXdvr-800D

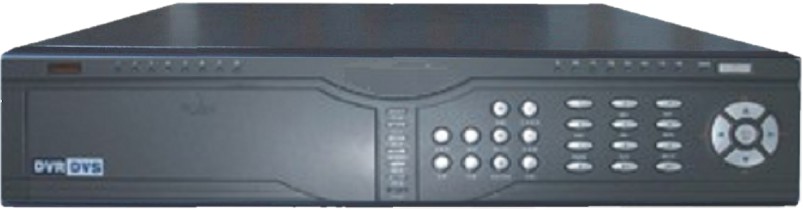

Видеорегистратор серии HVXdvr-800D

Полнокадровая запись D1 (704х576) в реальном времени с синхронным звуком.

Бипоточное кодирование - два независимых видеопотока: первый - для записи, второй - для передачи по сети.

Основной VGA монитор или TV-монитор и дополнительный TV-монитор для отображения тревог или мультиэкрана.

SATA интерфейс для подключения жестких дисков емкостью до 2000 Гбайт каждый. Двусторонняя аудиосвязь через сетевое соединение.

  • HVXdvr-816D - 16 каналов видео, 16 каналов синхронного звука, 8 дисков, 16 тревожных входов, 4 выхода
  • HVXdvr-808D - 8 каналов видео, 8 каналов синхронного звука, 8 дисков, 16 тревожных входов, 4 выхода

Серия HVXdvr-500HD

Видеорегистратор серии HVXdvr-500HD

Полнокадровая запись D1 (704х576) со скоростью до 12 к/с на каждый канал или с любым меньшим разрешением (DCIF, 2CIF, CIF) в реальном времени. Индивидуальное разрешение записи для каждого канала.

Запись синхронного звука со всеми каналами видео.

Бипоточное кодирование - два независимых видеопотока для записи и для передачи по сети.

Основной VGA монитор или TV-монитор и один дополнительный TV-монитор для отображения тревог и мультиэкрана.

SATA интерфейс для жестких дисков емкостью до 2000 Гбайт каждый.

Двусторонняя аудиосвязь через сетевое соединение.

  • HVXdvr-516HD - 16 каналов видео, 16 каналов синхронного звука, 8 дисков, 16 тревожных входов, 4 выхода
  • HVXdvr-508HD - 8 каналов видео, 8 каналов синхронного звука, 8 дисков, 8 тревожных входов, 4 выхода
  • HVXdvr-504HD - 4 канала видео, 4 канала синхронного звука, 8 дисков, 8 тревожных входов, 4 выхода

Серия HVXdvr-400HD

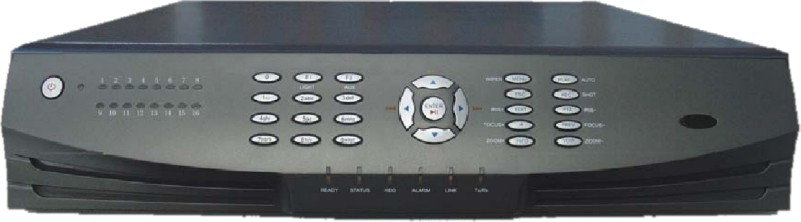

Видеорегистратор серии HVXdvr-400HD

Полнокадровая запись D1 (704х576) со скоростью до 6 к/с или с любым меньшим разрешением (DCIF, 2CIF, CIF) с большей скоростью. Индивидуальное разрешение записи для каждого канала.

Запись синхронного звука со всеми каналами видео.

Бипоточное кодирование - два независимых видеопотока для записи и для передачи по сети.

Основной VGA монитор или TV-монитор и один дополнительный TV-монитор для отображения тревог и мультиэкрана.

SATA интерфейс для жестких дисков емкостью до 2000 Гбайт каждый.

Двусторонняя аудиосвязь через сетевое соединение.

  • HVXdvr-416HD - 16 каналов видео, 16 каналов синхронного звука, 8 дисков, 16 тревожных входов, 4 выхода
  • HVXdvr-408HD - 8 каналов видео, 8 каналов синхронного звука, 8 дисков, 8 тревожных входов, 4 выхода
  • HVXdvr-404HD - 4 канала видео, 4 канала синхронного звука, 8 дисков, 8 тревожных входов, 4 выхода

Серия HVXdvr-100СH

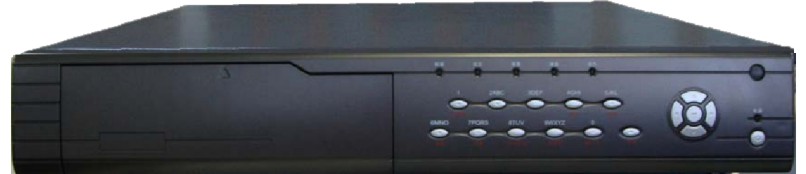

Видеорегистратор серии HVXdvr-100CH

Запись с разрешением D1 (704х576) со скоростью 8 к/с (для 4-канальной модели) и со скоростью до 6 к/с (для 8- и 16-канальных) или с любым меньшим разрешение при большей скорости.

4 канала синхронного звука в 4- и 16-канальных моделях.

Однопоточное кодирование - по сети передаются те же данные, что и записываются в архив. Поддержка одного основного VGA монитор или TV-монитор.

SATA интерфейс для подключения жестких дисков емкостью до 2000 Гбайт.

  • HVXdvr-116СH - 16 каналов видео, 4 канала записи синхронного звука, 4 диска, 16 тревожных входов, 4 тревожных выхода
  • HVXdvr-108СH - 8 каналов видео, без записи звука, 4 диска, 8 тревожных входов, 4 тревожных выхода
  • HVXdvr-104CH - 4 канала видео (запись 25 к/с), 4 канала записи звука, 2 диска, 4 тревожных входа, 2 тревожных выхода

Миниатюрный видеорегистратор HVBdvr-04LS

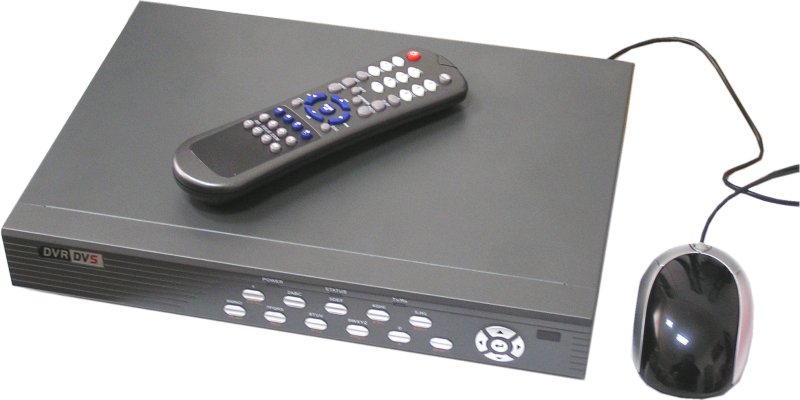

Видеорегистратор серии HVXdvr-04LS

Видеорегистратор HVXdvr-04LS является дальнейшим развитием систем аппаратной обработки HVX. Представляет собой полнофункциональный REALTIME видеорегистратор со встроенным видеосервером.

Программное обеспечение храниться в энергонезависимой FLASH памяти, что значительно повышает надежность регистратора, а также позволяет в дальнейшем производить обновление.

Общие с регистраторами HVXdvr и платами HVX алгоритмы компрессии позволяет интегрировать HVXdvr-04LS в распределенные системы видеорегистрации.

Основные особенности "HVXdvr"

Параметры записи:

  • Все модели видеорегистраторов обеспечивают запись в разрешении D1 (704х576)
  • Алгоритм компрессии видеоизображения - H.264
  • Скорость и разрешение записи задается индивидуально для каждого канала
  • Запись осуществляется по индивидуальному расписанию для каждого канала
  • Возможные режимы записи: постоянная, по детектору движения, по сигналу датчика, комбинированный (по функции "И" и "ИЛИ")

Особенности хранения архива:

  • Все модели поддерживают жесткие диски с интерфейсом SATA
  • USB интерфейс позволяет подключать внешние накопители USB Flash, USB HDD и USB CD-RW/DVD-RW для создания копий

Функции мониторинга:

  • Отображение осуществляется в реальном времени с разрешением 704х576 независимо от разрешения и скорости записи
  • Встроенный VGA интерфейс позволяет использовать высококачественные и недорогие "компьютерные" мониторы
  • Выход на VGA монитор поддерживает разрешения 1280х1024, 1024х768 и 800х600
  • Два независимых видеовыхода с возможностью индивидуального программирования мультиэкранов

Дополнительные функции:

  • Частота оцифровки звука - 16 кГц, алгоритм компрессии - OggVorbis со скоростью потока 16 кбит/с
  • Встроенный интерфейс RS-485 позволяет управлять поворотными камерами, в т.ч. и через компьютерную сеть
  • Встроенный интерфейс RS-232 позволяет выполнять обновление ПО и осуществлять удаленный доступ через модем
  • Встроенный адаптивный интерфейс RJ45 10M/100M позволяет подключать регистратор к сетям TCP/IP
  • Удаленный доступ к мониторингу, архиву и настройкам возможен как при помощи специализированного ПО, так и через Интернет
  • Возможно подключение от 4 до 16 внешних датчиков для организации записи, а также формирование 4 релейных сигналов

Основные параметры видеорегистраторов HVXdvr

Способ реализации основных функций

  • Встроенная операционная система реального времени (RTOS) записанная в энергонезависимую Flash память
  • Встроенный многофункциональный процессор управления
  • Аппаратная обработка видеосигналов при помощи специализированных мультимедиа процессоров
  • Аппаратная обработка звуковых сигналов (в регистраторах со звуковыми входами)

Характеристики видеокомпрессии и видеообработки

  • Алгоритм компрессии - H.264
  • Поддержка многозонного детектора движения
  • Поддержка приватных зон - маскирование частей изображения
  • Формирование тревожных сообщений при потере видеосигнала или закрытии камеры
  • Настройка экранных надписей и их положения на экране
  • Формирование видеозаписи в режиме постоянного или переменного потока
  • Для моделей 800D, 500HD, 400HD - поддержка бипоточного кодирования, второй поток с разрешением CIF / QCIF

Функции хранения информации, работа с дисками и резервного копирования

  • Поддержка дисков с интерфейсом SATA для всех моделей
  • Поддержка режима энергосбережения дисков (HDD Sleep Mode) - остановка дисков к которым нет обращения
  • Поддержка режима диагностирования работоспособности дисков (HDD S.M.A.R.T.) - предотвращение многозвенных отказов
  • Совместимая с компьютерами файловая система хранения информации на диске - FAT32
  • Различные режим записи: непрерывная, по детектору движения, по сигналам от датчиков, комбинированная от детектора и датчика по функции И / ИЛИ, ручная запись. На основе этих режимов может быть составлено расписание для автоматической записи, индивидуальное для каждого канала
  • Циклическая запись или запись до заполнения диска
  • Поддержка внешних USB устройств для создания резервных копий: FLASH, привод CR-RW / DVD-RW или жесткий диск

Мониторинг и воспроизведение архива

  • Основной выход на VGA монитор
  • Дублирование основного выхода на телевизионный монитор
  • Программирование положения камер в мультиэкранах для вывода на основной монитор
  • Возможность воспроизведения архива в ускоренном режиме, в замедленном режиме, вперед и назад, пауза, покадровый просмотр
  • Для всех моделей исполнений возможно подключение дополнительного монитора дает возможность синхронного воспроизведения двух каналов на основном и дополнительном мониторе. Дополнительный монитор может использоваться для отображения тревожной или выбранных камер, в т.ч. и в режиме мультиэкрана.

Сетевые функции в режиме видеосервера

  • Поддержка протоколов локальных сетей TCP, UTP, RTP, Multicast, DHCP
  • Поддержка протоколов высокоскоростных модемов ADSL (PPPoE) для режима автодозвона
  • Поддержка протоколов коммутируемых линий (PSTN) для организации доступа при помощи обычных модемов
  • Независимо от типа используемого протокола соединения регистраторы поддерживают все функции удаленного доступа
  • Удаленная настройка параметров
  • Удаленное воспроизведение, загрузка видеозаписей из регистратора
  • Удаленное обновление программного обеспечения
  • Удаленное управление поворотными камерами, тревожными выходами
  • Поддержка WWW-сервера для удаленного доступа к наблюдению, работе с архивом и настройкам регистратора
  • Передача тревожных сообщений от регистратора к подключенным абонентам
