Видеокамера наружная DN-790

Общие сведения

Цветная видеокамера высокого разрешения (540 ТВЛ) позволяет организовать видеонаблюдение на улице. Оборудована усиленной инфракрасной (ИК) подсветкой и объективом с фиксированным фокусным расстоянием. Построена на базе ПЗС матрицы SONY 1/3". В ночном режиме ИК подсветка обеспечивает дальность наблюдения от 50 до 15 м с углом обзора от 30 до 80 град. соответственно. Встроенный CS ИК-прозрачный объектив оптимизирован для работы в ИК освещении. Цифровое управление ИК подсветкой по уровню яркости изображения. Камеры исполнений DN-790-16 и DN-790-25 могут использоваться для распознавания автомобильных номеров и видеонаблюдения периметра.

Фотография продукции:

Фото DN-790: Цветная видеокамера уличного видеонаблюдения с фиксированным объективом и усиленной ИК подсветкой

Техническая спецификация:

Наименование параметра Значение
Сенсор изображения SONY 1/3" Super HAD II* ICX-NEW-09
Разрешение камеры 540
Эффективное количество пикселей (Ш х В) ~440К (752 х 582)
Минимальная освещенность (режим "день") 0,1 лк / F1.6
Минимальная освещенность (режим "ночь") 0,02 лк / F1.6
Отношение сигнал/шум, не менее, дБ 50
Способ управления ИК подсветкой Комбинированный: Цифровой анализ уровня сигнала ПЗС матрицы и фотодатчик
Дальность ИК подсветки, не менее, м 30 (опция 20, 40, 55 м в зависимости от угла)
Угол ИК подсветки (на уровне 1/2 яркости) , не менее, град. 60 (опция 80, 45, 30)
Кол-во и тип ИК диодов подсветки 36 x Ф8 мм
Наработка на отказ ИК подсветки, не менее, ч 20000 (> 2 лет)
Электронный затвор, с 1/50 - 1/100000
Видеовыход 1.0 В, 75 Ом, композитный
Напряжение питания, В 10,8 - 13,2 (постоянный ток)
Ток потребления, не более, мА 90
Макс. ток потребления (в режиме "ночь"), не более, мА 350
Тип объектива С фиксированным фокусом
Фокусное расстояние объектива (мм); светосила f=6 мм; F=1.4
Опциональный объектив: фокус (мм); светосила f=4 / 8 / 12 / 16 / 25 мм; F=1.4
Диапазон рабочих температур, град. С -25 … +50
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) IP-65
Габаритные размеры, мм 105 x 190 (диаметр х длина)
Вес нетто (в полном комплекте), не более, г 950
* Технология Super HAD II является торговой маркой SONY Corporation. SuperHAD (Hole Accumulated Diode). ПЗС матрицы, выполненные по этой новой полупроводниковой технологии, отличаются повышенной чувствительностью за счет оптимизированных элементов цветного светофильтра

Назначение и область применения

Видеокамера построена с использованием обновленной ПЗС матрицы SONY высокого разрешения и процессора цифровой обработки видеосигнала, что обеспечивает высокое качество изображения и естественную цветопередачу в дневных условиях уличного видеонаблюдения. Камера оборудуются объективом с фиксированным фокусным расстоянием, поэтому ее угол обзора наилучшим образом согласован с углом установленной ИК подсветки, чем гарантируется максимальная эффективности камеры в ночных условиях видеонаблюдения, недостижимая для камер с вариообъективами.

Основные отличия от предшествующих моделей видеокамер:

  • применена новая ПЗС матрица с увеличенной более чем в 2 раза ночной чувствительностью - SONY ICX-NEW-09
  • используются CS-объективы с ИК прозрачной оптикой и фиксированным фокусным расстоянием f=6 (опция 4 / 8 / 12 / 16 / 25) мм
  • усиленная ИК подсветка большой мощности построена с использованием 36 светодиодных ламп диаметром 8 мм
  • 100% эффективность ИК подсветки за счет полного соответствия ее угла с углом наблюдения установленного объектива

Сочетание этих усовершенствований позволяет вести ночное видеонаблюдение при полном отсутствии света как за широкими площадками на дальности от 20 до 30 м - камеры с объективом f=4 / 6 мм, так и за периметром на дальности от 40 до 55 м - камеры с объективом f=8 / 12 / 16 / 25 мм.

В дневных условиях камера DN-790 с объективом f=16 и f=25 мм может использоваться для распознавания номерных знаков автомобилей.

В видеокамере применена технология двойного управления ИК подсветкой - включение происходит как под управлением процессора, так и от встроенного в камеру датчика освещенности. Процессорное управление позволяет синхронизировать момент включения подсветки с переходом камеры в режим "ночь" (черно-белый режим), чем исключить любые искажения цветопередачи характерные для камер оборудованных только датчиком освещенности.

Телекамера предназначена для организации видеонаблюдения в уличных условиях. Она выполнена в герметичном металлическом корпусе с системой пассивного подогрева - стабилизация температуры за счет нагрева встроенного стабилизатора напряжения и процессора видеообработки, а в ночное время – за счет работающей ИК подсветки обеспечивается подогрев переднего стекла и оптики объектива. Для лучшей работы на улице камера снабжена козырьком, который защищает ее от перегрева летом и намерзания льда и снега - зимой. Камера может монтироваться как на вертикальные (стены), так и на горизонтальные (потолок, откосы крыши) поверхности. Не допускается монтаж камеры на металлические поверхности без изоляторов.

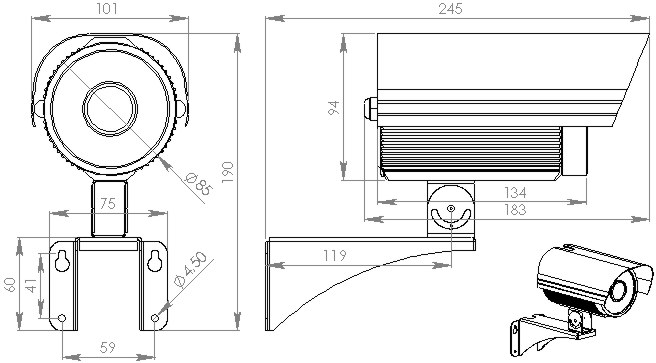

Габаритный чертеж

Габаритный чертеж DN-790: Цветная видеокамера уличного видеонаблюдения с фиксированным объективом и усиленной ИК подсветкой

Комплект поставки

  • Видеокамера DN-790 - 1 шт.
  • Кронштейн - 1 шт.
  • Козырек - 1 шт.
  • Паспорт с руководством по эксплуатации и гарантийным талоном - 1 экз.

Электронная документация

Галерея изображений

Диаграмма эффективности ИК подсветки

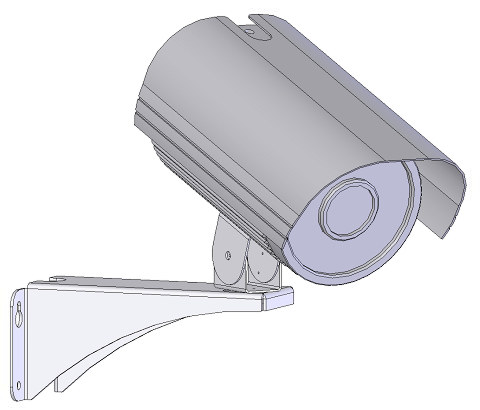

3D модель

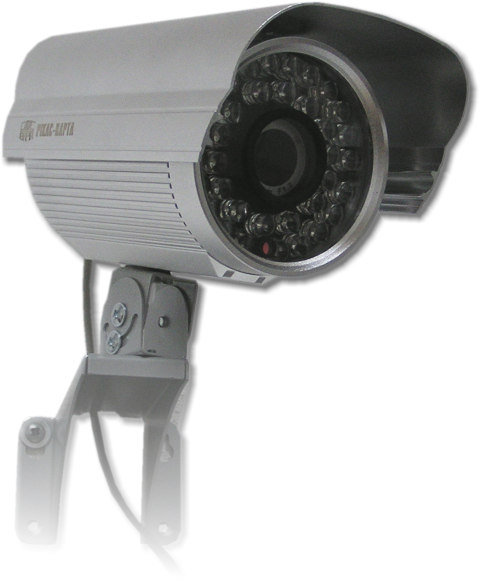

Фото общего вида

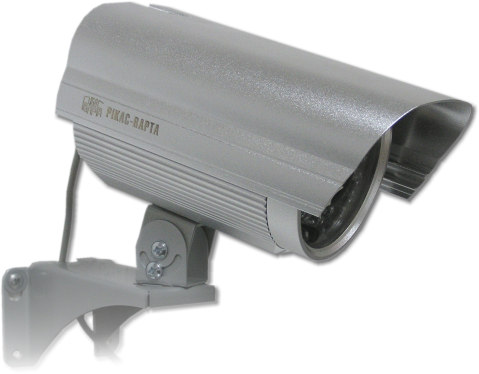

Вид сбоку

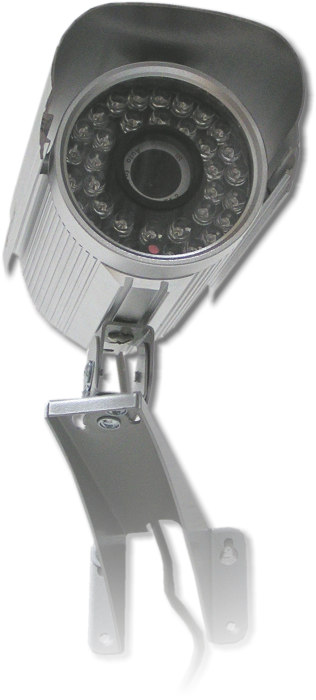

Вид спереди
Вид снизу

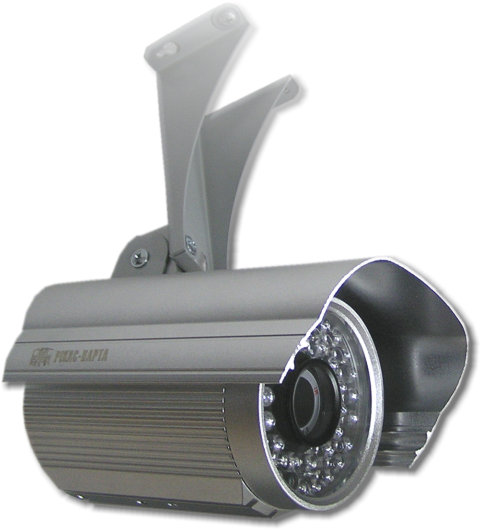

Монтаж на потолок (вид снизу)


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2010-01-08 - 2010-01-08
