HVGdvr-108HDMI сетевой видеорегистратор длительной записи

Общие сведения

8-канальный видеорегистратор с аппаратной компрессией H.264 для длительной видеозаписи с сетевым видеосервером. Запись осуществляется в максимальном разрешении D1 (704x576) со скоростью 6 кадр/с по всем каналам, либо в реальном времени одного канала в D1 и остальных 7 каналов в CIF (352х288). В корпус видеорегистратора можно установить 4 жестких диска с общим объемом 8 Тбайт, что дает возможность сохранить 60 суток непрерывной (24-часовой) записи в максимальном разрешении. В видеорегистратор встроены видеовыходы высокого разрешения HDMI (720p) и VGA (1280x1024), а также аналоговый выход для подключения к аналоговому монитору или телевизору. Поддерживает бипоточное кодирование для доступа через �нтернет, 4 канала звука и 8 транзитных видеовыходов с усилителями, а также тревожный видеовыход. Видеорегистратор обеспечивает синхронный просмотр из архива всех 8 или любых выбранных 4 видеокамер. Для упрощения переноса записей HVGdvr-108HDMI оборудован интерфейсом e-SATA и двумя USB версии 2.0. Доступ по сети возможен для неограниченного числа пользователей через встроенный сетевой контроллер 10/100 Мбит.

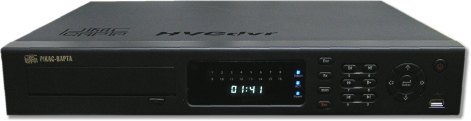

Фотография продукции:

Техническая спецификация: Наименование параметра Значение Кол-во видеоканалов 8 Алгоритм компрессии видео H.264 Разрешение записи D1 (704x576) Скорость записи на канал, кадр/с 8 Общая скорость записи, кадр/с 50 Кол-во каналов звука 4 Алгоритм компрессии звука, частота оцифровки OggVorbis, 16 кГц Кол-во транзитных видеовыходов 16 Видеовыход HDMI: кол-во, разрешения 1 шт., 720P Видеовыход VGA: кол-во, тип: разрешения 1 шт., SVGA: 1280x1024, 1280x768, 1024x768 Видеовыход на ТВ: кол-во, разрешение 1 шт., 704х576 Матричный видеовыход: кол-во, тип 1 шт., ТВ мультиплексор Кол-во HDD, устанавливаемых в корпус 4 Максимальная емкость каждого HDD 2 Тбайт Общая емкость дискового пространства, Гбайт 8 Тбайт �нтерфейс управления телеметрией, протоколы RS-485 (Pelco-P, Pelco-D, Panasonic…) Кол-во интерфейсов USB, стандарт 2 шт., USB 2.0 Поддерживаемые USB устройства «Мышка», USB Flash, DVD-RW, HDD Кол-во входов тревог, тип 8 (Н/З, Н/О) Кол-во выходов тревог 6 реле Сетевой интерфейс: кол-во, протокол, разъем, скорость Ethernet TCP/IP, RG-45, 10/100Mbit Напряжение питания, В 110 - 230 В (переменный ток) Потребляемая мощность (без HDD), не более, Вт 25 Встроенный источник питания видеокамер (напряжение, В х ток, А) 12 х 2 Диапазон рабочих температур, град. С -10°C ... +50°C Габаритные размеры (Ш х Г х В), мм 440 х 370 х 75 Вес (в полном комплекте без HDD), не более, кг 7,0

Назначение и область применения

Сетевой видеорегистратор HVGdvr-108HDMI предназначен длительной видеозаписи 8 видеосигналов от видеокамер наблюдения. За счет установки 4 дисков общей емкостью до 8 Тбайт, в режиме круглосуточной записи видеорегистратор обеспечивает хранение 60 дней архива, а в режим работы офиса и в сочетании с детекцией движения – от 6 до 12 месяцев.

Подсистема видеообработки на основе специализированных процессоров с аппаратной реализацией компрессии в формате H.264 обеспечивает запись всех каналов в максимальном разрешении D1 (704x576) со скоростью 6 кадр/с или в реальном времени первый канал в D1 и оставшиеся в разрешении CIF (352x288). Встроенный декодер позволяет одновременно и синхронно воспроизводить из архива все 8 или любые 4 или 1 запись от видеокамер, в т.ч. и ускоренно в 8 раз.

Чтобы гарантировать максимальное качество мониторинга, видеорегистратор оборудован видеовыходами высокого разрешения: HDMI с разрешением 720p и VGA - 1280x1024. Указанные форматы изображения формируется SVGA видеоконтроллером, обеспечивающим (в отличие от регистраторов с TV-VGA конвертором) реально высокое разрешение. Для эксплуатации в домашних условиях с телевизором или для подключения аналогового монитора меньшего разрешения, видеорегистратор оборудован аналоговым видеовыходом.

Для оптимальной работы через �нтернет видеорегистратор поддерживает бипоточное кодирование по всем видеоканалам – независимая от записи скорость кадров (от 1 до 25), разрешение и объем сетевого трафика для трансляции по сети. За счет этого видеорегистратор может работать с �нтернет при любой пропускной способности канала, не ухудшая при этом качества и не снижая скорость записи. Видеорегистратор поддерживает режим двусторонней аудио конференции, позволяющий с его помощью в реальном времени вести переговоры по сети с другим пользователем, подключенным к регистратору через ПО «Альтавижион».

С целью получения максимально четких записей по ответственным камерам видеонаблюдения видеорегистратор оборудован аппаратным JPEG кодеком, который создает электронные фотоснимки изображения видеокамер с заданной периодичностью или по заданным событиям.

Видеорегистратор HVGdvr-108HDMI оборудован 4 аудио входами, информация с которых может записываться синхронно с изображением первых четырех видеокамер наблюдения. При построении сложной системы, видеорегистратор формирует 8 транзитных видеосигналов с активными усилителями, может анализировать состояние 8 (НО или НЗ) тревожных входов, а также формировать 6 тревожных извещений на встроенных программируемых реле. �нтерфейс RS-485 позволяет подключать поворотные (PTZ) видеокамеры (Speed dome), обеспечивая управление ими более чем в 30 распространенных протоколах.

Для удобства переноса видеозаписей видеорегистратор снабжен двумя интерфейсами USB 2.0, а также и одним скоростным интерфейсом e-SATA для непосредственного подключения внешнего жесткого диска для копирования продолжительных видеозаписей.

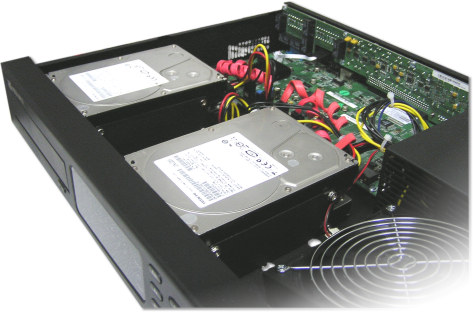

Подсистема записи позволяет подключить 4 жестких дисков SATA, емкость каждого до 2 Тбайт. Для обеспечения максимального ресурса дисков видеорегистратор поддерживает режим энергосбережения – если диск неактивен более 5 минут, то его привод обесточивается. Для достижения максимальной надежности хранения данных используется диагностическая функция S.M.A.R.T. винчестеров, а также реализуется горячее дублирование, при котором видеозаписи ответственных видеокамер записываются на два жестких диска одновременно.

Видеорегистратор HVGdvr-108HDMI оборудован 400 Вт блоком питания, который обеспечивает более чем 5-крантный резерв по мощности. Также содержит выход питания видеокамер напряжением 12 В и током 2 А. Такое централизованное питании обеспечивается высокую стабильность изображения камер за счет исключения «земляных» петель, а также позволяет при помощи одного �БП 220В обеспечить бесперебойную работы всей системы – видеорегистратора и подключенных к нему камер видеонаблюдения.

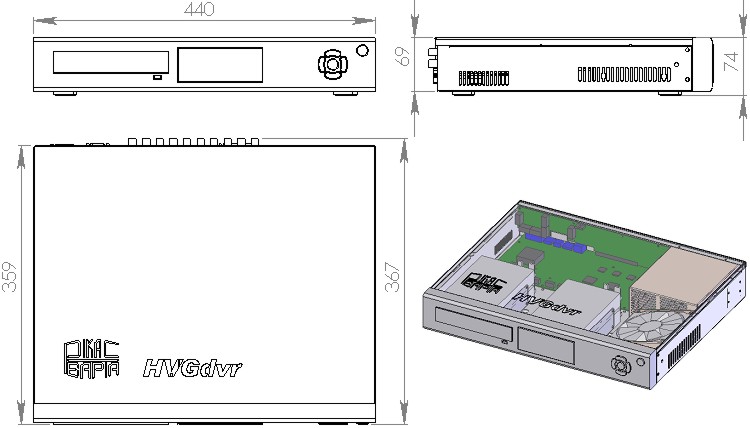

Габаритный чертеж

Комплект поставки

• Видеорегистратор HVGdvr-108HDMI - 1 шт.
• Р�Рљ пульт дистанционного управления – 1 шт.
• USB мышка - 1 шт.
• Коммуникационный кабель (8 транзитных выходов / тревожный видеовыход / 4 РІС…РѕРґР° Р·РІСѓРєР°) - 1 шт.
• Кабель SATA для подключения HDD (опция РїРѕ заказу) - 2 (4) шт.
• Кабель подключения Рє сети электропитания 220Р’ - 1 шт.
• Разъем для подключения кабеля питания видеокамер - 1 шт.
• Кронштейн для крепления РІ 19” RACK стойку - 2 шт.
• Кронштейн для установки DVD-RW - 2 шт.
• Кронштейн для установки жестких РґРёСЃРєРѕРІ (3- Рё 4-) - 4 шт.
• Комплект крепежа для СЃР±РѕСЂРєРё Рё монтажа - 1 шт.
• Паспорт - 1 СЌРєР·.
• Руководство РїРѕ эксплуатации - 1 СЌРєР·.
• Программное обеспечение клиентского рабочего места (Altavision) - 1 шт.
• Программа просмотра Рё преобразования файлов архива - 1 шт.
• Программа работы СЃ дисками архива регистратора РЅР° персональном компьютере - 1 шт.
• Тара для Р—Р�Рџ (укладывается РІ транспортную тару) - 1 шт.
• Транспортная тара 510 С… 510 С… 170 (РјРј) - 1 шт.
