HVGdvr-808HDMI сетевой видеорегистратор реального времени



Общие сведения

8-канальный сетевой видеорегистратор реального времени с аппаратной компрессией H.264. Запись осуществляется с максимальной скоростью (25 кадр/с) и в максимальном разрешении D1 (704x576) по всем каналам. Видеорегистратор имеет видеовыходы высокого разрешения HDMI (720p) и VGA (1280x1024), а также и аналоговый выход для подключения к аналоговому монитору или телевизору. Реализует бипоточное кодирование для доступа через Интернет, поддерживает 8 каналов звука и 8 транзитных видеовыходов с активными усилителями. Видеорегистратор обеспечивает синхронный просмотр из архива всех 8 каналов или заданных 4. Для удобства копирования видеозаписей HVGdvr-808HDMI снабжен двумя интерфейсами USB 2.0 и скоростным интерфейсом e-SATA. Встроенный сетевой контроллер 10/100 Мбит без ограничения количества одновременных подключений.

Фотография продукции:

Фото HVGdvr-808HDMI сетевой видеорегистратор реального времени

Техническая спецификация:

Наименование параметра Значение
Кол-во видеоканалов 8
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 25
Общая скорость записи, кадр/с 200
Кол-во каналов звука 8
Алгоритм компрессии звука, частота оцифровки OggVorbis, 16 кГц
Кол-во транзитных видеовыходов 8
Видеовыход HDMI: кол-во, разрешения 1 шт., 720P
Видеовыход VGA: кол-во, тип: разрешения 1 шт., SVGA: 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 1 шт., 704х576
Матричный видеовыход: кол-во, тип 1 шт., ТВ мультиплексор
Кол-во HDD, устанавливаемых в корпус 8
Максимальная емкость каждого HDD 2 Тбайт
Общая емкость дискового пространства, Гбайт 16 Тбайт
Интерфейс управления телеметрией, протоколы RS-485 (Pelco-P, Pelco-D, Panasonic…)
Кол-во интерфейсов USB, стандарт 2 шт., USB 2.0
Поддерживаемые USB устройства «Мышка», USB Flash, DVD-RW, HDD
Кол-во входов тревог, тип 8 (Н/З, Н/О)
Кол-во выходов тревог 6 реле
Сетевой интерфейс: кол-во, протокол, разъем, скорость Ethernet TCP/IP, RG-45, 10/100Mbit
Напряжение питания, В 110 - 230 В (переменный ток)
Потребляемая мощность (без HDD), не более, Вт 20
Встроенный источник питания видеокамер (напряжение, В х ток, А) 12 х 3
Диапазон рабочих температур, град. С -10°C ... +50°C
Габаритные размеры (Ш х Г х В), мм 440 х 480 х 95
Вес (в полном комплекте без HDD), не более, кг 7,5
* Запись во всех разрешениях, меньше чем D1 осуществляется в реальном времени

Назначение и область применения

Сетевой видеорегистратор HVGdvr-808HDMI реального времени предназначен для записи 8 видеосигналов от видеокамер наблюдения.

Подсистема видеообработки на основе специализированных процессоров с аппаратной реализацией компрессии в формате H.264 обеспечивает запись всех каналов в реальном времени в разрешении D1 (704x576). Встроенный аппаратный декодер позволяет одновременно и синхронно воспроизводить из архива все 8 или любые 4 или 1 запись от видеокамер, в т.ч. и ускоренно в 8 раз.

Для обеспечения максимального качества мониторинга видеорегистратор оборудован видеовыходами высокого разрешения: HDMI разрешения 720p и VGA - 1280x1024. Изображение формируется встроенным SVGA видеоконтроллером обеспечивающим (в отличие от регистраторов с TV-VGA конвертором) реально высокое разрешение. Для эксплуатации в домашних условиях и совместимости с ранее смонтированными системами видеорегистратор оборудован аналоговым видеовыходом, к которому можно подключить обычный телевизор или аналоговый монитор.

С целью обеспечения наилучшего обслуживания удаленного доступа через Интернет видеорегистратор поддерживает бипоточное кодирование по всем видеоканалам – независимая от записи скорость кадров (от 1 до 25), разрешение и объем сетевого трафика для трансляции по сети. За счет этого видеорегистратор может работать с Интернет при любой пропускной способности канала, не ухудшая при этом качества и не снижая скорости записи. Видеорегистратор поддерживает режим двусторонней аудио конференции, позволяющий с его помощью вести в реальном времени переговоры по сети с другим пользователем, подключенным к регистратору через ПО «Альтавижион».

С целью получения максимально четких записей по ответственным камерам видеонаблюдения видеорегистратор оборудован аппаратным JPEG кодеком, который позволяет создавать фотоснимки с любых видеокамер с заданной периодичностью или по заданным событиям.

Видеорегистратор HVGdvr-808HDMI оборудован 8 аудио входами, информация с которых может записываться синхронно с изображением каждой видеокамеры наблюдения. При построении сложной системы, видеорегистратор формирует 8 транзитных видеосигналов с активными усилителями, может анализировать состояние 8 (НО или НЗ) тревожных входов, а также формировать 6 тревожных извещений на встроенных программируемых реле. Встроенный интерфейс RS-485 позволяет подключать к видеорегистратору поворотные видеокамеры (Speed dome), обеспечивая управление ими более чем в 30 распространенных протоколах.

Для удобства переноса видеозаписей видеорегистратор снабжен двумя интерфейсами USB 2.0, а также и одним скоростным интерфейсом e-SATA для непосредственного подключения внешнего жесткого диска для копирования продолжительных видеозаписей.

Подсистема записи видеорегистратора позволяет подключать 8 жестких дисков SATA, емкость каждого до 2 Тбайт. Для обеспечения максимального ресурса дисков видеорегистратор поддерживает режим энергосбережения – если диск неактивен более 5 минут, то его привод обесточивается. Для достижения максимальной надежности хранения данных видеорегистратор использует диагностическую функцию S.M.A.R.T. винчестеров, а также реализует горячее дублирование, при котором видеозаписи ответственных камер записываются на два жестких диска одновременно.

Видеорегистратор HVGdvr-808HDMI оборудован 400 Вт блоком питания, который обеспечивает более чем 5-крантный резерв по мощности. Также содержит выход питания видеокамер напряжением 12 В и током 2 А. Такое централизованное питании обеспечивается высокую стабильность изображения камер за счет исключения «земляных» петель, а также позволяет при помощи одного ИБП 220В обеспечить бесперебойную работы всей системы – видеорегистратора и камер видеонаблюдения.

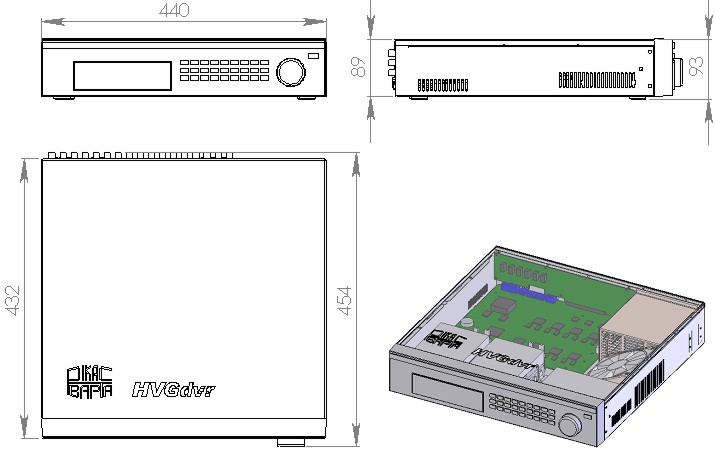

Габаритный чертеж

Габаритный чертеж HVGdvr-808HDMI сетевой видеорегистратор реального времени

Комплект поставки

  • Видеорегистратор HVGdvr-808HDMI - 1 шт.
  • ИК пульт дистанционного управления – 1 шт.
  • USB мышка - 1 шт.
  • Коммуникационный кабель (16 аудио входа
  • тревожный видеовыход) - 1 шт.
  • Кабель SATA для подключения HDD (опция по заказу) - 2 (8) шт.
  • Кабель подключения к сети электропитания 220В - 1 шт.
  • Разъем для подключения кабеля питания видеокамер - 1 шт.
  • Кронштейн для крепления в 19” RACK стойку - 2 шт.
  • Кронштейн для установки DVD-RW - 2 шт.
  • Кронштейн для установки жесткого диска (4- 5- и 6-) - 6 шт.
  • Планка для установки жестких дисков (7- и 8-) (опция по заказу) - 1 шт.
  • Комплект крепежа для сборки и монтажа - 1 шт.
  • Паспорт - 1 экз.
  • Руководство по эксплуатации - 1 экз.
  • Программное обеспечение клиентского рабочего места (Altavision) - 1 шт.
  • Программа просмотра и преобразования файлов архива - 1 шт.
  • Программа работы с дисками архива регистратора на персональном компьютере - 1 шт.
  • Тара для ЗИП (укладывается в транспортную тару) - 1 шт.
  • Транспортная тара 510 х 510 х 170 (мм) - 1 шт.

Электронная документация

Галерея изображений

В комплекте с пультом ДУ и мышкой

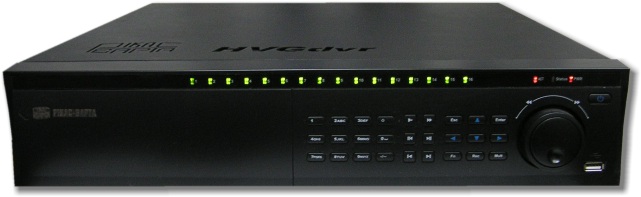

Вид спереди

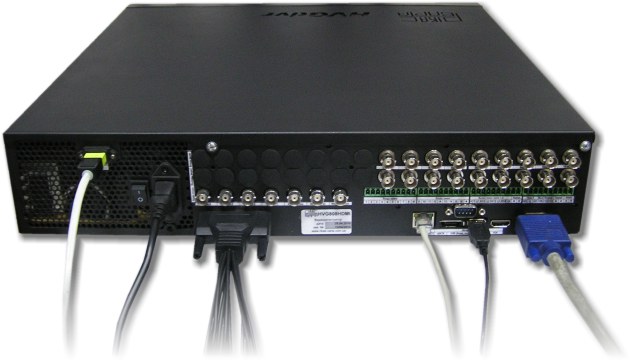

Вид сзади с подключенными кабелями

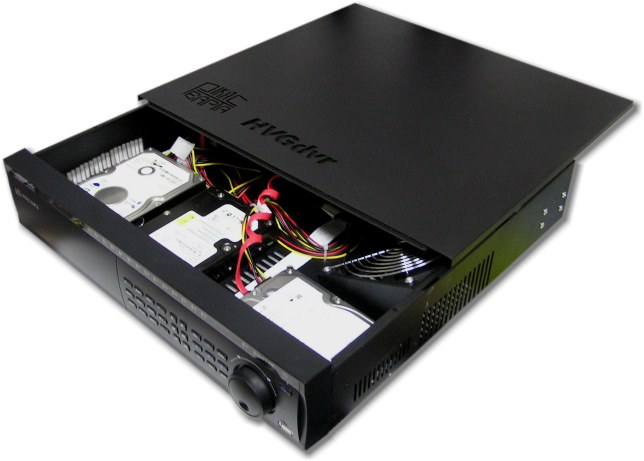

Вид сбоку с открытой крышкой и установленными HDD

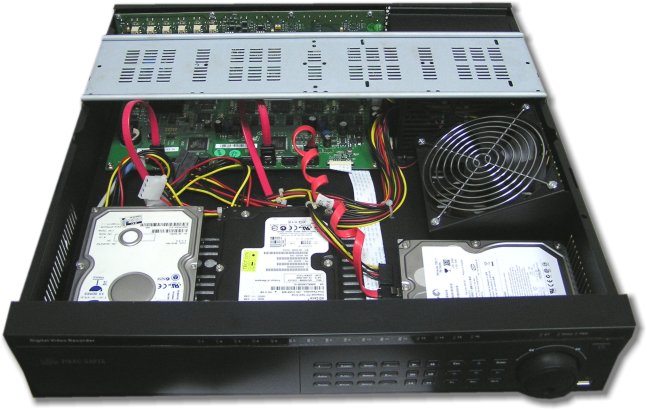

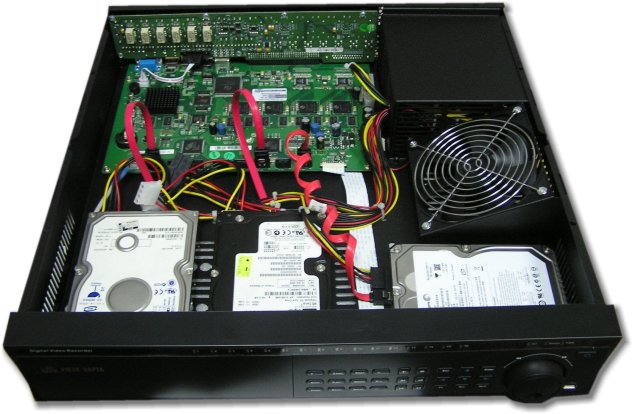

Внутренняя компоновка регистратора
Планка крепления HDD

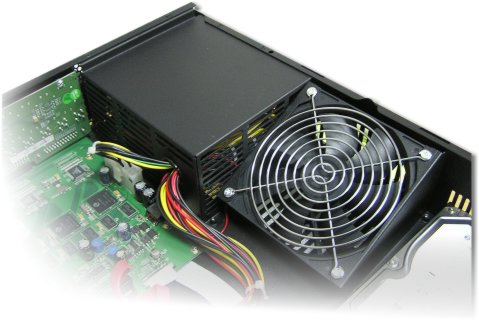

Бесшумная система вентиляции
