HVBdvr-9604HDMI - 4-канальный 960H видеорегистратор с HDMI выходом



Общие сведения

4-канальный малогабаритный 960H видеорегистратор для записи современных аналоговых камер сверхвысокого разрешения Effio 960H. Запись и трансляция по сети осуществляется в формате H.264 с разрешением 960x576 и скоростью 25 кадр/с, т. е. в REALTIME режиме по всем каналам. Небольшой корпус предназначен для настольной установки и позволяет разместить 2 жестких диска SATA общим объемом 4 Тбайт, которого достаточно для хранения 2 месяцев непрерывной записи, или до 4-х месяцев в режиме записи по детектору движения. Встроенный HDMI видеоконтроллер формирует цифровой сигнал разрешения Full HD 1920x1080P для мониторинга в наивысшем качестве текущей ситуации. Кроме этого к регистратору можно подключить любой VGA монитор с разрешением 1440х900, 1366х768, 1280x1024, 1024х768. Два аналоговых PAL видеовыхода позволяют работать с регистратором на телевизоре или аналоговом мониторе. Бипоточная компрессия позволяет видеорегистратору вести запись архива в основном потоке 960H, а дополнительный поток (D1 или CIF) использовать для наблюдения по «слабым» Интернет каналам. Регистратор позволяется записывать и передавать по сети 4 канала звука синхронно со всеми изображениями. Архив на регистраторе можно просматривать синхронно в 1- или 4-канальном режиме. Копирование записей с HVBdvr-9604HDMI возможно на USB накопители через любой из двух USB 2.0 интерфейсов. Проводной высокоскоростной контроллер локальной сети 10/100/1000 Мбит обеспечивает одновременный доступ большого числа пользователей. Кроме этого при помощи внешнего USB модема регистратор может работать в любых мобильных и беспроводных сетях.

Фотография продукции:

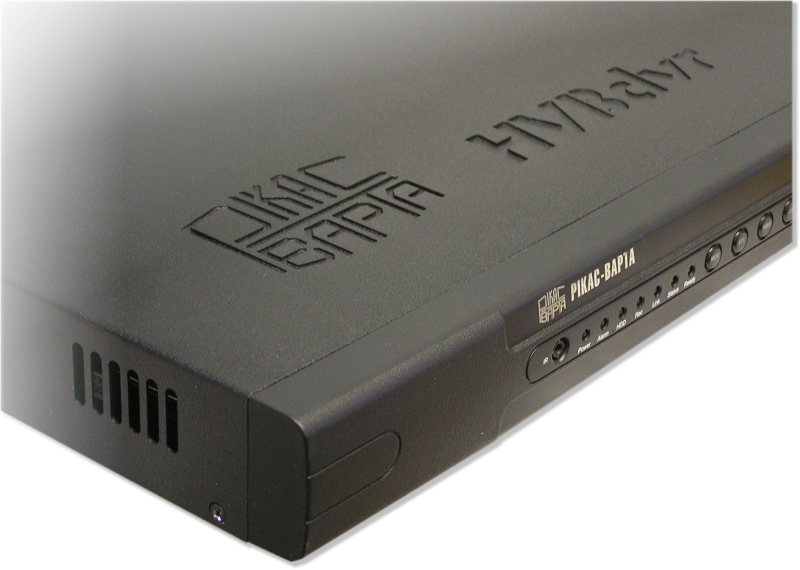

Фото HVBdvr-9604HDMI 4-канальный Effio 960H видеорегистратор

Техническая спецификация:

Наименование параметра Значение
Кол-во видеоканалов 4
Алгоритм компрессии видео H.264
Разрешение записи 960H (960x576)
Скорость записи на канал, кадр/с 25
Общая скорость записи, кадр/с 100
Кол-во каналов звука 4
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход HDMI: кол-во, разрешения 1 шт., 1920х1080p
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 2 шт., 704х576
Кол-во HDD, устанавливаемых в корпус 2
Максимальная емкость каждого HDD 2 Тбайт
Общая емкость дискового пространства, Гбайт 4 Тбайт
Интерфейс управления телеметрией, протоколы RS-485 (Pelco-P, Pelco-D, Panasonic…)
Кол-во интерфейсов USB, стандарт 1 шт., USB 2.0
Поддерживаемые USB устройства «Мышка», USB Flash, DVD-RW, HDD
Кол-во входов тревог, тип 8 (Н/З, Н/О)
Кол-во выходов тревог 1 реле
Сетевой интерфейс: кол-во, протокол, разъем, скорость Ethernet TCP/IP, RG-45, 1Gbit (совместим с 10/100Mbit)
Мобильный интернет: протокол - устройство 3G, 4G - USB модем
Беспроводная сеть: протокол - устройство WiFi - USB точка доступа
Напряжение питания, В 12 В (постоянный ток)
Ток потребления, не более, мА 850
Потребляемая мощность (без HDD), не более, Вт 11
Диапазон рабочих температур, град. С -10°C ... +50°C
Габаритные размеры (Ш х Г х В), мм 350 х 311 х 45
Вес (в полном комплекте без HDD), не более, кг 2,7
* Запись в реальном времени осуществляется по всем каналам в разрешениях 960H, D1 и CIF

Назначение и область применения

4-канальный видеорегистратор HVBdvr-9604HDMI начинает новую линейку видеорегистраторов сверхвысокого разрешения 960H для записи аналоговых камер Effio, отличающийся следующими характеристики:

  • Скорость записи в разрешении 960H (960х576) - 25 кадр/с на каждый канал
  • Встроенный HDMI цифровой выход высокого разрешения 1920x1080P
  • Выход VGA с поддержкой разрешений 1440x900, 1366х768, 1280х1024
  • Синхронная запись звука с каждой видеокамерой
  • Работа в беспроводных сетях 3G, 4G и WiFi при подключении внешнего USB модема
  • Доступ с мобильных устройств с различными ОС: Android, Windows mobile, Blackberry, Symbian, а также с устройств Iphone и Ipad
  • Синхронное воспроизведение любой выбранной камеры или всех 4 каналов

Видеорегистратор 960H позволяет записывать 4 сигнала от аналоговых камер видеонаблюдения сверхвысокого разрешения 700 ТВЛ (Effio), обеспечивая продолжительность архива до 2 месяцев при непрерывной записи, или до 4-х месяцев в режим записи по детектору движения. Запись осуществляется в формате H.264 при помощи специализированного процессора в разрешении 960H (960x576 пикселей) со скоростью 25 кадр/с по каждому каналу. Встроенный аппаратный декодер дает возможность воспроизводить из архива 1 или синхронно записи всех 4 каналов.

Регистратор оборудован видеоконтроллером с цифровым видеовыходом HDMI разрешения Full HD (1920x1080P), что позволяет получить максимальное качество видеонаблюдения от камер на базе ПЗС матрицы Effio 960H. Встроенный контроллером VGA дает возможность использовать более простые компьютерные мониторы с разрешениями 1440х900, 1366х768, 1280x1024 и 1024х768. При необходимости наблюдения на удалении до 250 м к регистратору можно подключить аналоговый монитора или телевизор, для чего имеется два PAL видеовыходами разрешения D1 (704х576) со встроенными усилителями.

Производится также более простая версия этого регистратора - модель HVBdvr-9604HE, единственное отличие которой - отсутствие цифрового видеовыход HDMI. Такая модель идеальна при работе с регистратором по сети.

Эффективный сетевой доступ через Интернет достигается за счет бипоточной компрессии, благодаря которой запись в архив осуществляется в максимальном разрешении 960H (960x576) и скорости (25 кадр/с), а передачи по сети - в меньшем разрешении (D1 или CIF) и меньшей скоростью (от 25 до 1 кадр/с), за счет чего можно сократить сетевой трафик с 3,5 Мбит/с до 128 кбит/с обеспечив доступ к регистратору 960H практически из любой точки, в т.ч. и использую беспроводные сети мобильных операторов 3G или WiFi соединения.

В видеорегистраторе реализована функция «цифрового увеличения» - приближение любой выделенной область изображения. Указанная функция «Zoom» работает как во время наблюдения, так и при воспроизведении архива.

Видеорегистратор позволяет сохранять JPEG фотографии, достигая максимального качества изображения от ответственных видеокамер разрешения 960H. Такое «фотографирование» производится регистратором по определяемым пользователем событиям или регулярно с заданной периодичностью. Для хранения фотографий выделяется отдельный раздел жесткого диска, благодаря чему продолжительность хранения фотографий и записей может различаться.

Видеорегистратор HVBdvr-9604HDMI оборудован 4 входами синхронного звука.

Для анализа сигналов от других устройств видеорегистратор имеет 8 тревожных входов (НО или НЗ типа) и 1 выходное реле. События на входах и реакции реле программируются в главном меню видеорегистратора.

Встроенный интерфейс RS-485 позволяет подключать к видеорегистратору поворотные камеры Speed dome. Регистратор поддерживает более 30 протоколов управления телеметрией.

Хранение архива осуществляется на 1 или 2 SATA HDD накопителях с емкостью до 2 Тбайт каждый. При проектировании видеорегистратора особое внимание уделено продлению срока службы накопителей, для чего регистратор автоматически выключает двигатель неактивного диска после 5 минут его простоя. Предотвращение потери видеоданных осуществляется за счет использования функции S.M.A.R.T. - ранняя диагностика неисправностей, а также благодаря горячему дублированию – одновременная запись архива на оба диска.

Кроме этого для максимального увеличения срока службы дисков видеорегистратор оборудован вытяжным вентилятором диаметром 80 мм, который при значительно меньшем шуме чем 40 мм вентиляторы обеспечивает эффектное охлаждение накопителей и видеопроцессора, чем продлевает их ресурс.

Питание видеорегистратора HVBdvr-9604HDMI осуществляется от внешнего источника напряжения 12 В постоянного тока 4 А. За счет этого, при использовании ИБП напряжения 12 В можно значительно увеличить время непрерывной работы в сравнении с организацией бесперебойного питания напряжением 220 В.

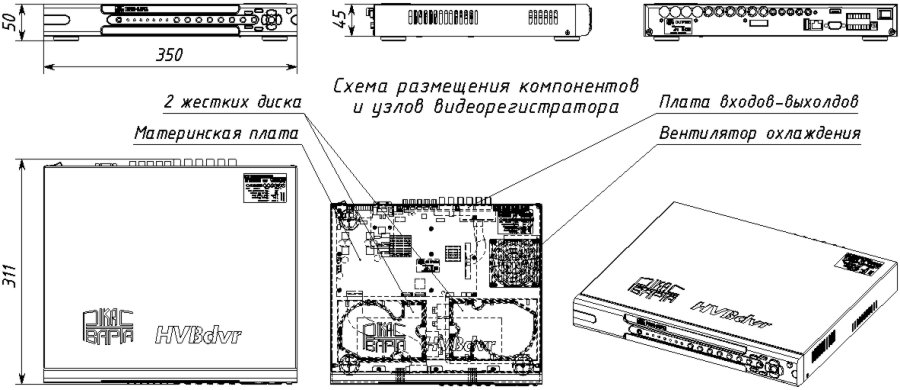

Габаритный чертеж

Габаритный чертеж HVBdvr-9604HDMI 4-канальный Effio 960H видеорегистратор

Комплект поставки

  • Видеорегистратор 960H типа HVBdvr-9604HDMI - 1 шт.
  • ИК пульт дистанционного управления – 1 шт.
  • USB мышка - 1 шт.
  • Кабель SATA для подключения HDD - 2 шт.
  • Адаптер питания напряжения 12 В / ток 4 А - 1 шт.
  • Комплект крепежа для сборки и монтажа - 1 шт.
  • Паспорт - 1 экз.
  • Руководство по эксплуатации - 1 экз.
  • Программа сетевого доступа «Альтавижион» - 1 шт.
  • Программное обеспечение клиентского рабочего места (встроенный WEB сервер) - 1 шт.
  • Программа просмотра файлов архива на ПК - 1 шт.
  • Транспортная тара 330 х 395 х 70 (мм) - 1 шт.

Электронная документация

Галерея изображений

Комплект - пульт ДУ, мышка. Пример установки «Флешки» для копирования архива

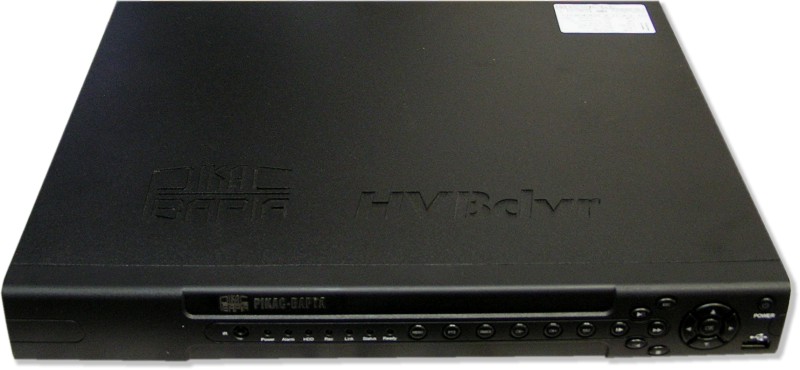

Вид спереди: ИК приемник, индикаторы состояния, клавиатура управления, выключатель, USB разъем

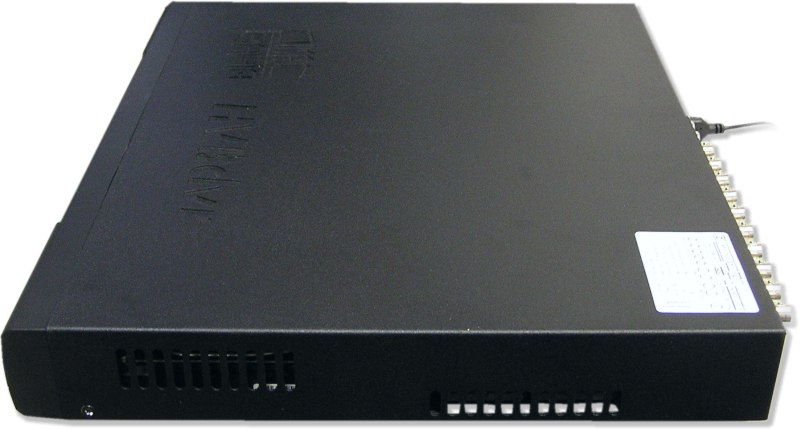

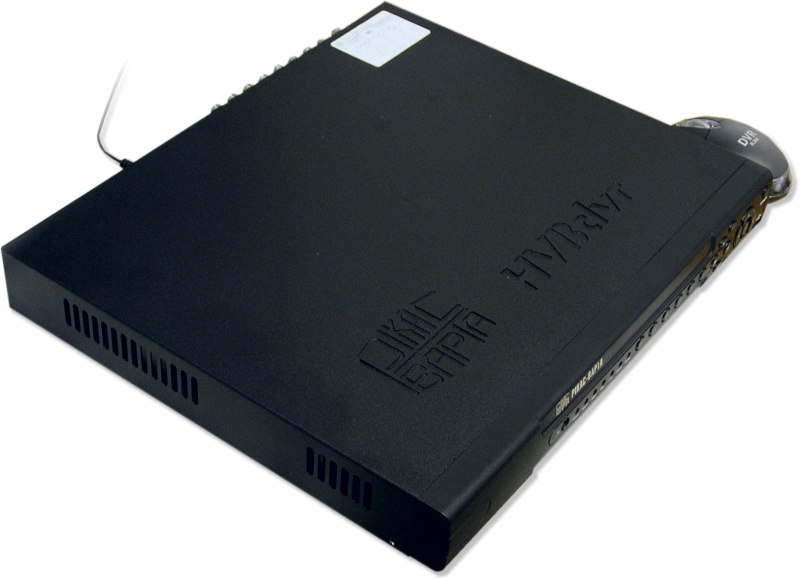

Вид сбоку
Входные вентиляционные отверстия
Вентиляционные отверстия, выход вентилятора, этикетка обозначения входов

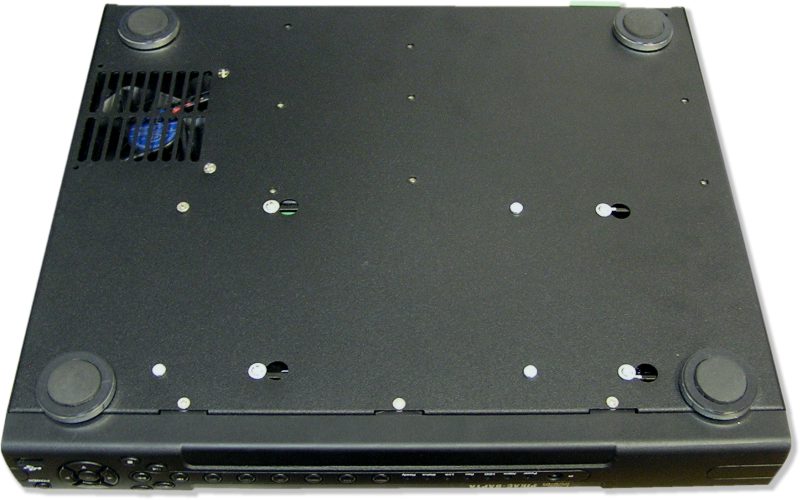

Вид снизу. Выход вентилятора, отверстия крепления жестких дисков, ножки для установки на стол

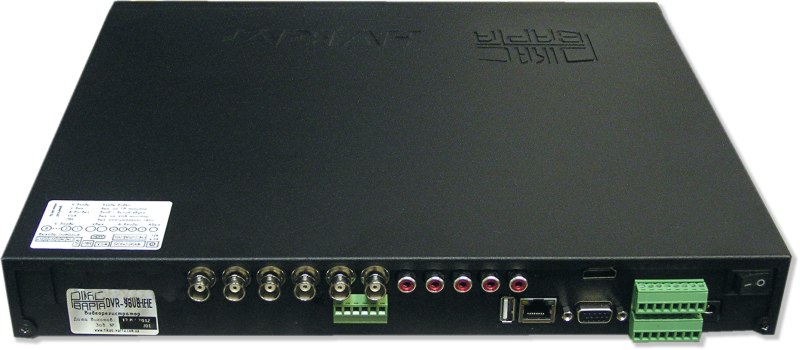

Разъемы подключения (слева-направо): 4 видеовхода, 2 видеовыхода, выходы питания извещателей, выход и 4 входа звука, USB для мышки, сеть, HDMI и VGA выходы, входы-выходы тревог, RS-232, RS-485, вход питания, выключатель

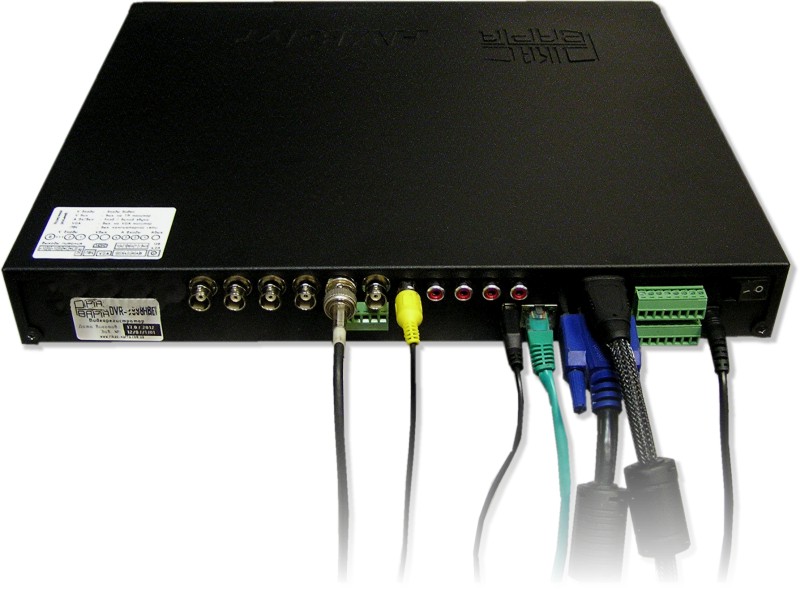

Подключение кабелей (слева-направо): видеовыход №1, выход звука, мышка, локальная сеть, HDMI или VGA монитор, вход питания

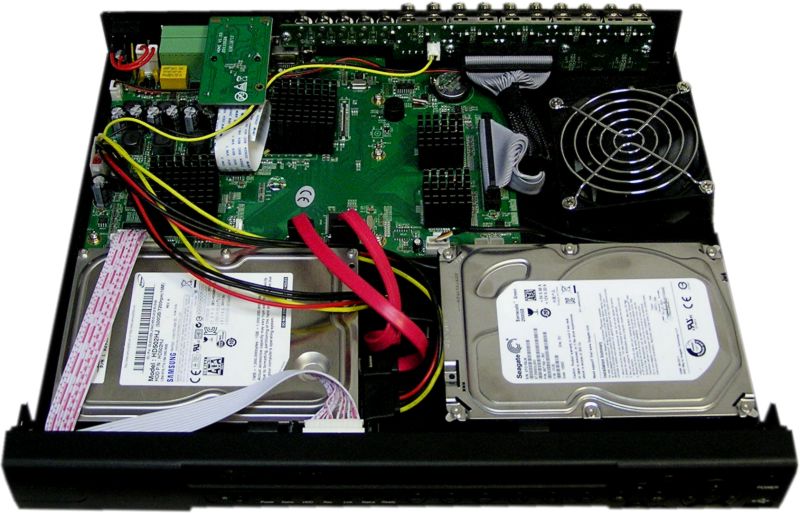

Вентилятор охлаждения дисков. Подключение двух накопителей HDD

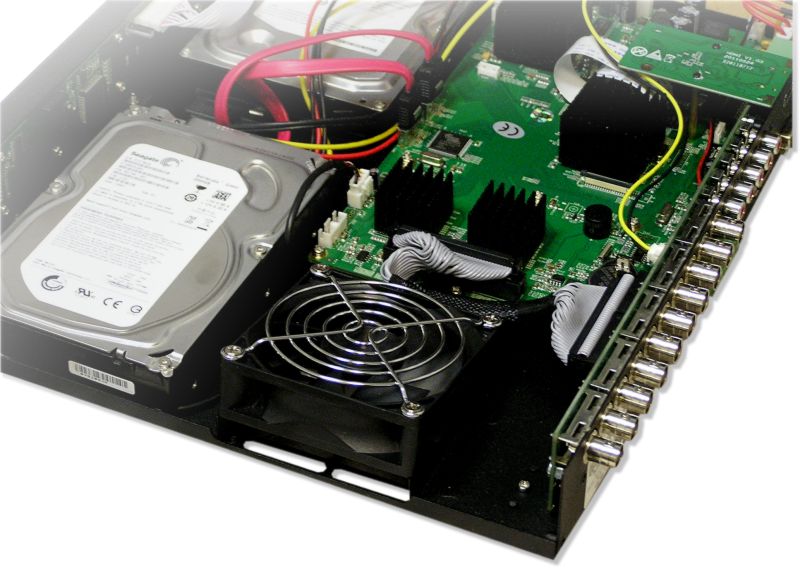

Наклонное размещение вентилятора охлаждения

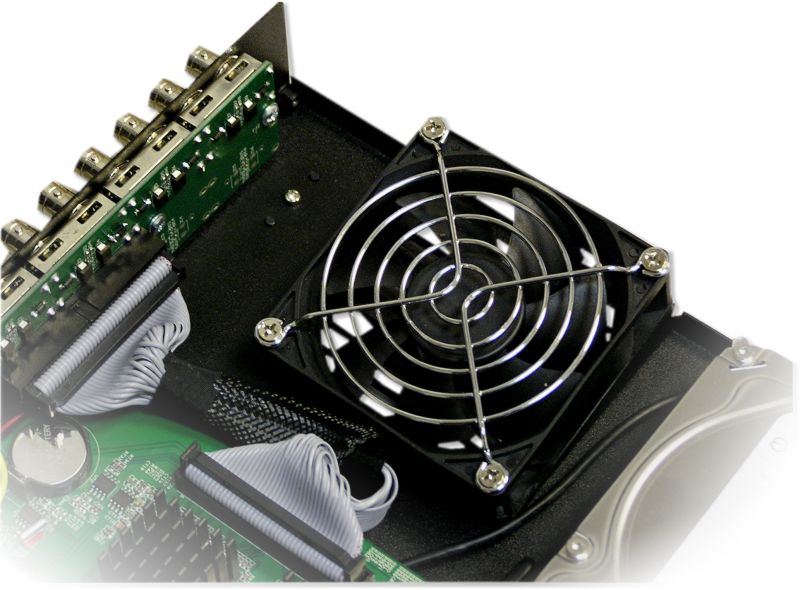

Вентилятор, защищенный решеткой от попадания посторонних предметов

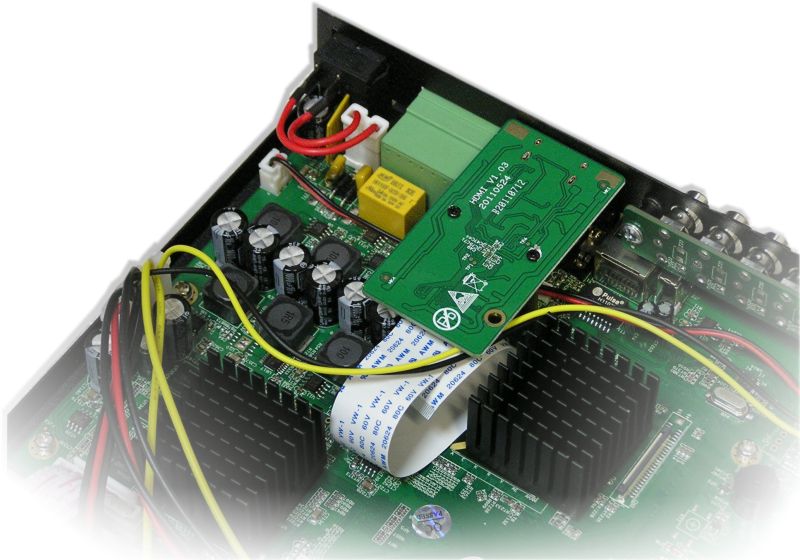

Видеоконтроллер HDMI выхода FullHD 1920x1080P

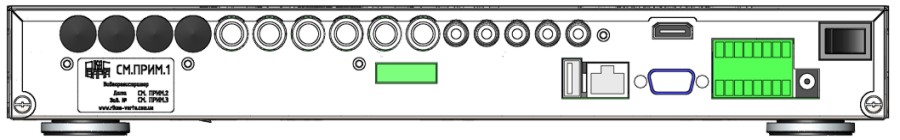

Структура задней панели
Транспортная упаковка

Общие сведения

Видеорегистратор производится в одном варианте исполнения
