HVBdvr-9608HDMI - 8-канальный 960H видеорегистратор с HDMI выходом

Общие сведения

Малогабаритный сетевой видеорегистратор 960H с аппаратной компрессией H.264 позволяет вести запись 8 видеокамер наблюдения сверхвысокого разрешения (в частности Effio 960H). �зготовлен в небольшом корпусе для настольной установки. Запись всех каналов осуществляется в разрешении 960H (960x576) в реальном времени (скорость 25 кадр/с). Корпус видеорегистратора позволяет установить 2 жестких SATA диска общим объемом до 4 Тбайт, которой достаточно для хранения 1 месяца в режиме непрерывной записи, или до 2-х месяцев при записи по детектору движения. Встроенный в видеорегистратор HDMI контроллер формирует цифровой сигнал для наблюдения в разрешении Full HD 1920x1080P, а видеоконтроллер VGA поддерживает разрешения 1440х900, 1366х768, 1280x1024, 1024х768. Два аналоговых видеовыхода позволяют подключить регистратор к монитору или домашнему телевизору. Видеорегистратор поддерживает бипоточную компрессию изображения, основной поток 960H - для записи в архив, дополнительный D1 или CIF - для работы по «слабым» �нтернет каналам. Возможна запись 4 каналов звука синхронно с первыми каналами видео. Видеорегистратор обеспечивает многоканальный синхронный просмотр архива от любых выбранных видеокамер. Для копирования записей HVBdvr-9608HDMI оборудован двумя USB 2.0 интерфейсами. Встроенный проводной сетевой контроллер 10/100/1000 Мбит обеспечивает одновременный доступ большого числа пользователей, а возможность подключения внешнего USB модема позволяет работать в беспроводных сетях 3G, 4G и WiFi.

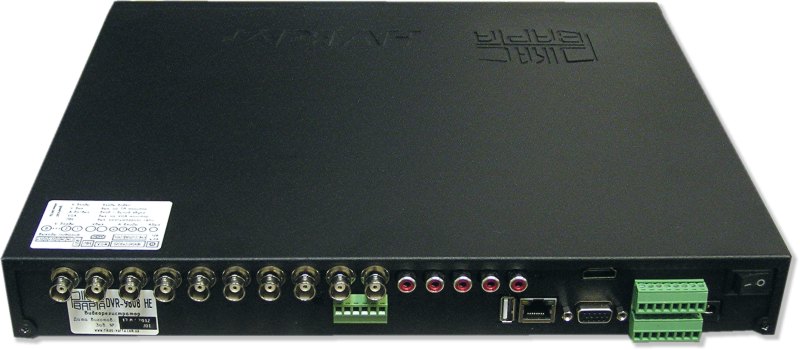

Фотография продукции:

Техническая спецификация: Наименование параметра Значение Кол-во видеоканалов 8 Алгоритм компрессии видео H.264 Разрешение записи 960H (960x576) Скорость записи на канал, кадр/с 25 Общая скорость записи, кадр/с 200 Кол-во каналов звука 4 Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц Видеовыход HDMI: кол-во, разрешения 1 шт., 1920х1080p Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768 Видеовыход на ТВ: кол-во, разрешение 2 шт., 704х576 Кол-во HDD, устанавливаемых в корпус 2 Максимальная емкость каждого HDD 2 Тбайт Общая емкость дискового пространства, Гбайт 4 Тбайт �нтерфейс управления телеметрией, протоколы RS-485 (Pelco-P, Pelco-D, Panasonic…) Кол-во интерфейсов USB, стандарт 1 шт., USB 2.0 Поддерживаемые USB устройства «Мышка», USB Flash, DVD-RW, HDD Кол-во входов тревог, тип 8 (Н/З, Н/О) Кол-во выходов тревог 1 реле Сетевой интерфейс: кол-во, протокол, разъем, скорость Ethernet TCP/IP, RG-45, 1Gbit (совместим с 10/100Mbit) Мобильный интернет: протокол - устройство 3G, 4G - USB модем Беспроводная сеть: протокол - устройство WiFi - USB точка доступа Напряжение питания, В 12 В (постоянный ток) Ток потребления, не более, мА 1450 Потребляемая мощность (без HDD), не более, Вт 18 Диапазон рабочих температур, град. С -10°C ... +50°C Габаритные размеры (Ш х Г х В), мм 350 х 311 х 45 Вес (в полном комплекте без HDD), не более, кг 2,8

Назначение и область применения

Видеорегистратор HVBdvr-9608HDMI открывает новую линейку видеорегистраторов сверхвысокого разрешения 960H для записи камер Effio, отличающийся следующими новшествами:

• Скорость записи РІ разрешении 960H составляет 25 кадр/СЃ РїРѕ каждому каналу
• Встроенный цифровой HDMI выход высокого разрешения 1920x1080P
• Выход VGA СЃ поддержкой разрешений 1440x900, 1366С…768, 1280С…1024
• 4 канала СЃРёРЅС…СЂРѕРЅРЅРѕРіРѕ Р·РІСѓРєР°
• Видеорегистратор может работать РІ беспроводных сетях 3G, 4G Рё WiFi РїСЂРё подключении внешнего USB модема
• Доступ СЃ мобильных устройств СЃ РћРЎ Android, Windows mobile, Blackberry, Symbian, Р° также СЃ устройств Iphone Рё Ipad
• РЎРёРЅС…СЂРѕРЅРЅРѕРµ воспроизведение РёР· архива всех или любых выбранных каналов

Видеорегистратор 960H позволяет записывать 8 сигналов от аналоговых видеокамер наблюдения сверхвысокого разрешения 700 ТВЛ (Effio), обеспечивая продолжительность архива от 1 месяца при непрерывной записи и до 2 месяцев при записи по детектору движения. Запись всех видеокамер осуществляется в формате H.264 при помощи двух специализированных процессоров в разрешении 960H (960x576 пикселей) со скоростью 25 кадр/с на каждый канал. Встроенный аппаратный декодер дает возможность синхронно воспроизвести из архива от 1 до 8 записей от выбранных пользователем камер видеонаблюдения.

Видеорегистратор оборудован видеоконтроллером с цифровым видеовыходом HDMI разрешения Full HD (1920x1080P), позволяющем получить максимальное качество при наблюдении видеокамер на базе ПЗС матрицы Effio 960H. Кроме этого встроенный в регистратор контроллером VGA дает возможность использовать более простые мониторы с разрешениями 1440х900, 1366х768, 1280x1024 и 1024х768. Для работы с телевизором или удаленным на расстояние до 250 м аналоговым монитором видеорегистратор оборудован двумя PAL видеовыходами разрешения D1 (704х576).

Существует более простая версия этого регистратора - модель HVBdvr-9608HE, в которой отсутствием цифровой видеовыход HDMI, в остальных характеристиках она полностью аналогична.

Эффективный доступ через �нтернет достигается за счет бипоточной компрессии по всем каналам - запись в архив осуществляется в максимальном разрешении 960H (960x576) со скоростью 25 кадр/с, а для передачи - в любом меньшем разрешении (D1 или CIF) и с меньшей скоростью кадров (от 1 до 25), за счет чего можно сократить трафик с 3,5 Мбит/с до 128 кбит/с обеспечив доступ к регистратору 960H по «узкому» каналу связи, в т.ч. и беспроводному 3G или WiFi соединению.

В видеорегистраторе реализована функция «цифровой ZOOM» - увеличение любой выделенной область изображения, причем функция работает как во время наблюдения, так и при воспроизведении архива.

Видеорегистратор дает возможность сохранять электронные JPEG фотографии максимального качества для ответственных видеокамер. Такое «фотографирование» производится регистратором по предопределенным пользователем событиям или регулярно с заданной периодичностью. Для фотографий используется отдельный раздел жесткого диска, поэтому период их хранения никак не связан с продолжительностью хранения видеозаписей.

Видеорегистратор HVBdvr-9608HDMI оборудован 4 входами звука, сигналы с которых записываются и передаются по сети с изображением первых четырех видеокамер. Для связи с другими устройствами видеорегистратор имеет 8 тревожных входов (НО или НЗ типа) и 1 выходное реле. События и реакции программируются в через меню регистратора.

Вмонтированный передатчик с интерфейсом RS-485 позволяет подключать к видеорегистратору поворотные камеры Speed dome, для управления которыми доступно более 30 протоколов телеметрии.

Хранение архива осуществляется на 1 или 2 SATA HDD накопителях с емкостью до 2 Тбайт каждый. Для продления срока службы накопителей видеорегистратор автоматически выключает двигатель неактивного диска после 5 минут отсутствия обращения к нему. Предотвращение потери видеоданных осуществляется за счет использования функции S.M.A.R.T. накопителей - ранняя диагностика неисправностей, а также за счет горячего дублирования записей – одновременное сохранения архива на оба диска.

Кроме этого для максимального увеличения срока службы дисков видеорегистратор оборудован вытяжным вентилятором диаметром 80 мм, который при значительно меньшем шуме чем 40 мм вентиляторы обеспечивает эффектное охлаждение накопителей и процессоров видеообработки, чем продлевает их ресурсы.

Питание видеорегистратора HVBdvr-9608HDMI осуществляется от внешнего источника напряжения 12 В постоянного тока 4 А. За счет этого, при использовании �БП напряжения 12 В можно значительно увеличить время непрерывной работы в сравнении с организацией бесперебойного питания напряжением 220 В.

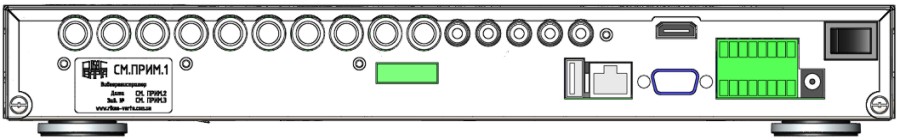

Габаритный чертеж

Комплект поставки

• Видеорегистратор 960H типа HVBdvr-9608HDMI - 1 шт.
• Р�Рљ пульт дистанционного управления – 1 шт.
• USB мышка - 1 шт.
• Кабель SATA для подключения HDD - 2 шт.
• Адаптер питания напряжения 12 Р’ / ток 4 Рђ - 1 шт.
• Комплект крепежа для СЃР±РѕСЂРєРё Рё монтажа - 1 шт.
• Паспорт - 1 СЌРєР·.
• Руководство РїРѕ эксплуатации - 1 СЌРєР·.
• Программа сетевого доступа «Альтавижион» - 1 шт.
• Программное обеспечение клиентского рабочего места (встроенный WEB сервер) - 1 шт.
• Программа просмотра файлов архива РЅР° РџРљ - 1 шт.
• Транспортная тара 330 С… 395 С… 70 (РјРј) - 1 шт.

Электронная документация

•  HVBdvr-9608HDMI - Паспорт (Размер: 397 Кбайт / Последнее изменение: 2015-01-25 20:36:42)

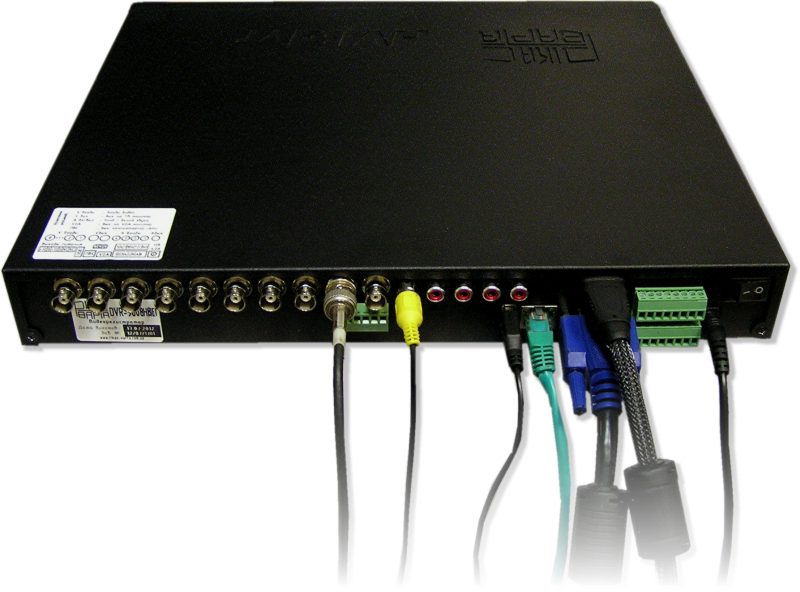

Галерея изображений

Общие сведения

Видеорегистратор производится в одном варианте исполнения
