IPS-1230C-ip PLUS - Уличный ИБП 12 В 3 А, термостабилизированный, для встраиваемой аппаратуры



Общие сведения

Уличный ИБП (источник бесперебойного электропитания) IPS-1230C-ip PLUS (исполнение IP PLUS) предназначен для электропитания низковольтной аппаратуры стабилизированным напряжением 12 В с номинальным током нагрузки 3 А. Данный источник выполнен в герметичном корпусе класса защиты IP65, благодаря чему может монтироваться на улице. Главная особенность данного источника - встроенный терморегулятор поддерживающий температуру внутри его корпуса в пределах 10°C до 45°C, а также увеличенный габарит корпуса для встраивания дополнительной аппаратуры, в т.ч. и непредназначенной для работы на улице.

Фотография продукции:

Фото IPS-1230C-ip PLUS - уличный ИБП 12 В 3 А, термостабилизированный, для встраиваемой аппаратуры

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 3
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 50
Диапазон изменения выходного напряжения, В 10,2 - 13,6
Автоматическое отключение АБ при ее разряде, В 11,3 ± 0,3
Напряжение на выходе при отключении АБ, не менее, В 10,2
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 0,8
Мощность, потребляемая от сети, не более, ВА 120
Ширина, мм 220
Высота, мм 330
Глубина, мм 120
Напряжение заряда АБ, В 13,6 ± 0,2 В
Ток заряда АБ, мА 600 ± 90
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 1,2
Масса, не более, кг 3
Рабочий диапазон температур, град. C -25°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Уличный ИБП (источник бесперебойного электропитания) термостабилизированный IPS-1230C-ip PLUS предназначен для электропитания стабилизированным напряжением постоянного тока уличных систем безопасности, охранной и пожарной сигнализации, видеонаблюдения и контроля доступа, а также для заряда встраиваемой аккумуляторной батареи (АБ).

Главной особенностью данного уличного источника IPS-1230C-ip PLUS являются увеличенный объем корпуса и температурная стабилизация, благодаря которым возможно встраивать в данный ИБП дополнительные контроллеры и оборудование, в т.ч. и не предназначенное для работы на улице.

Встроенный в источник блок терморегуляции выполняет контроль и регулирование температуры во внутреннем объеме его корпуса:

  • в случае повышения температуры выше 45°С включается встроенный вентилятор, ускоряющий процесс охлаждения элементов
  • в случае понижения температуры ниже 10°С включается встроенный нагреватель для подогрева аккумулятора, схемы стабилизатора и встраиваемой аппаратуры

Такая температурная стабилизации дает ряд преимуществ:

  • возможность устанавливать внутрь корпуса контроллеры, непредназначенные для работы в уличных условиях
  • увеличение времени бесперебойной работы источника при низких температурах
  • увеличение срока службы аккумулятора за счет исключения его переохлаждения в зимнее время и перегрева летом
  • продление срока службы источника благодаря поддержания более комфортных условий эксплуатации электронных компонентов

Этот источники изготовлен в герметичном корпусе соответствующем требованиям IP65, что позволяет монтировать его на улице. Кабель подключения к сети 220 В и кабеля подключения низковольтной нагрузки вводятся в корпус источника независимо, в нижней его части, через раздельные герметичные вводы. С целью сохранения полной герметичности корпуса при монтаже на стену, источник комплектуется специальными монтажными пластинами.

Этот источник построен на основе понижающего трансформатора, что обеспечивает его высокую устойчивость к сетевым помехам, а также импульсного стабилизатора напряжения - высокий КПД которого гарантирует низкий нагрев в замкнутом объема корпуса.

Уличный источник бесперебойного электропитания IPS-1230C-ip PLUS оборудован такими защитами входных и выходных цепей:

  • от превышения тока потребления от сети 220 В - предохранителем с плавкой вставкой на ток 1,5 А
  • электронной схемой с ограничением тока нагрузки на уровне не более 4,5 А (максимальный выходной ток)
  • электронной схемой с ограничением тока заряда аккумулятора на уровне не более 1 А (ток КЗ в цепи заряда АБ)
  • отключение разряженной АБ от нагрузки при снижении напряжения на ней до (11,3 ± 0,3) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

IPS-1230C-ip PLUS может эксплуатироваться как без аккумулятора - режим источника стабилизированного напряжения, так и с аккумулятором - режим источника бесперебойного питания. IPS-1230C-ip PLUS автоматически переключается на работу от аккумулятора при пропадании сетевого напряжения 220 В, а после восстановления сетевого напряжения - автоматически начинает заряд аккумуляторной батареи.

Уличный ИБП обеспечивает световую индикацию следующих режимов работы (для сохранения герметичности корпуса индикаторы установлены внутри его корпуса):

  • индикатор МЕРЕЖА 220 В светится при наличии напряжения в сети 220 В
  • индикатор ВИХIД 12 В светится при наличии выходного напряжения

Уличный источник бесперебойного электропитания IPS-1230C-ip PLUS предназначен для непрерывной круглосуточной работы.

Значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В и температур окружающей среды, независимо от наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Уличный источник бесперебойного электропитания термостабилизированный IPS-1230C-ip PLUS - 1 шт.
  • Монтажная пластина - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

Галерея изображений

Общий вид IPS-1230ip PLUS
Внутреннее размещение элементов источника IPS-1230ip PLUS

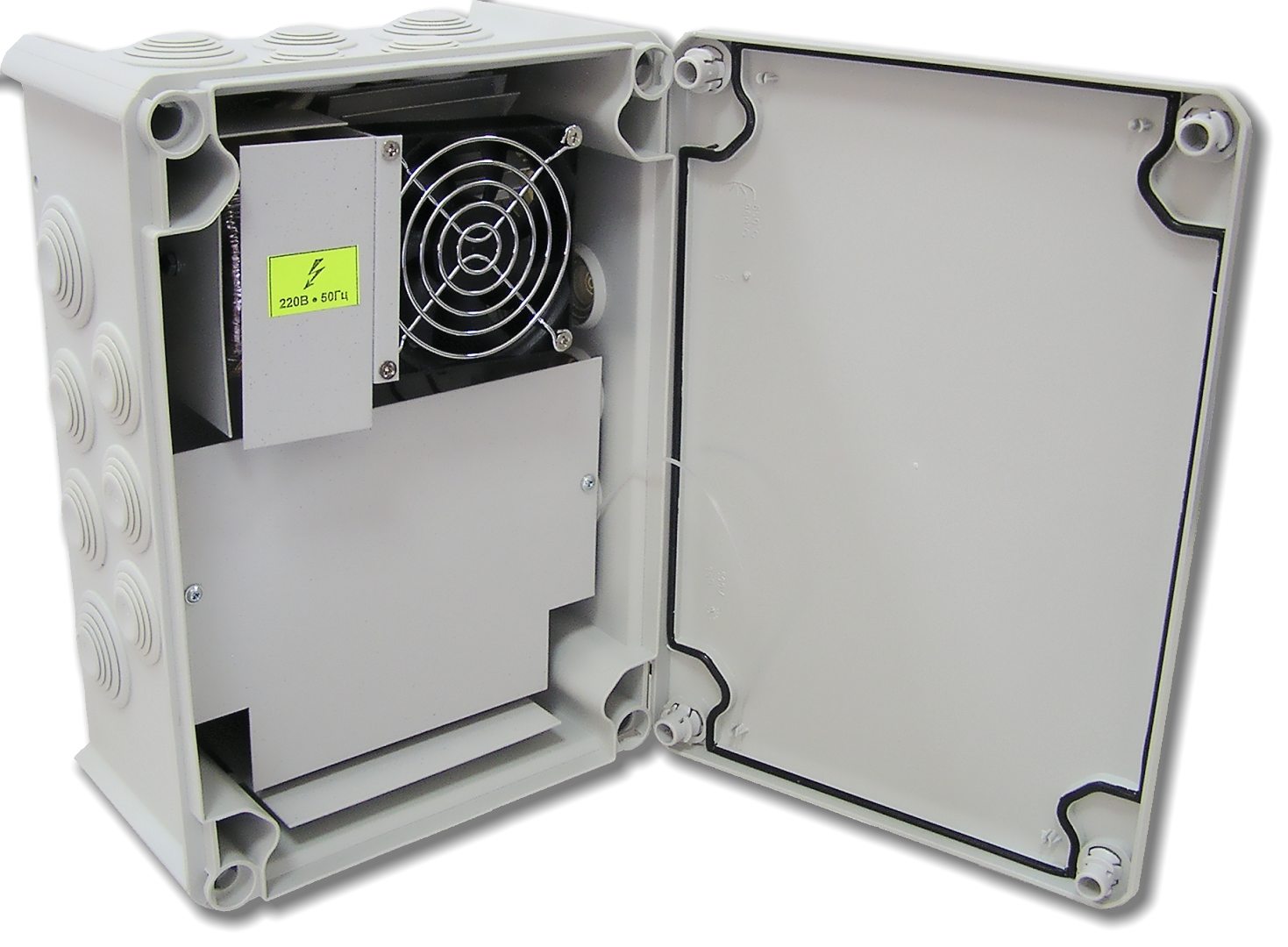

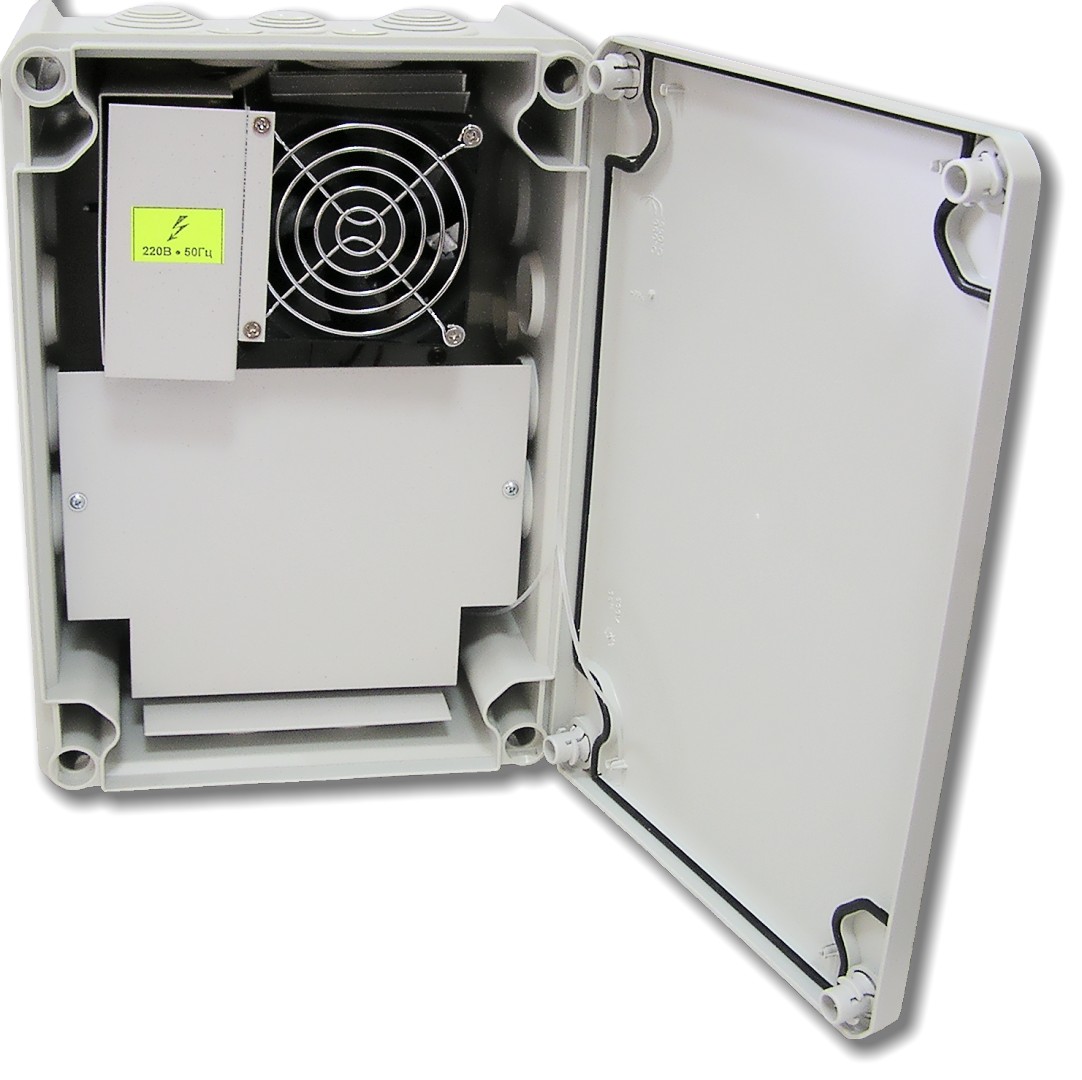

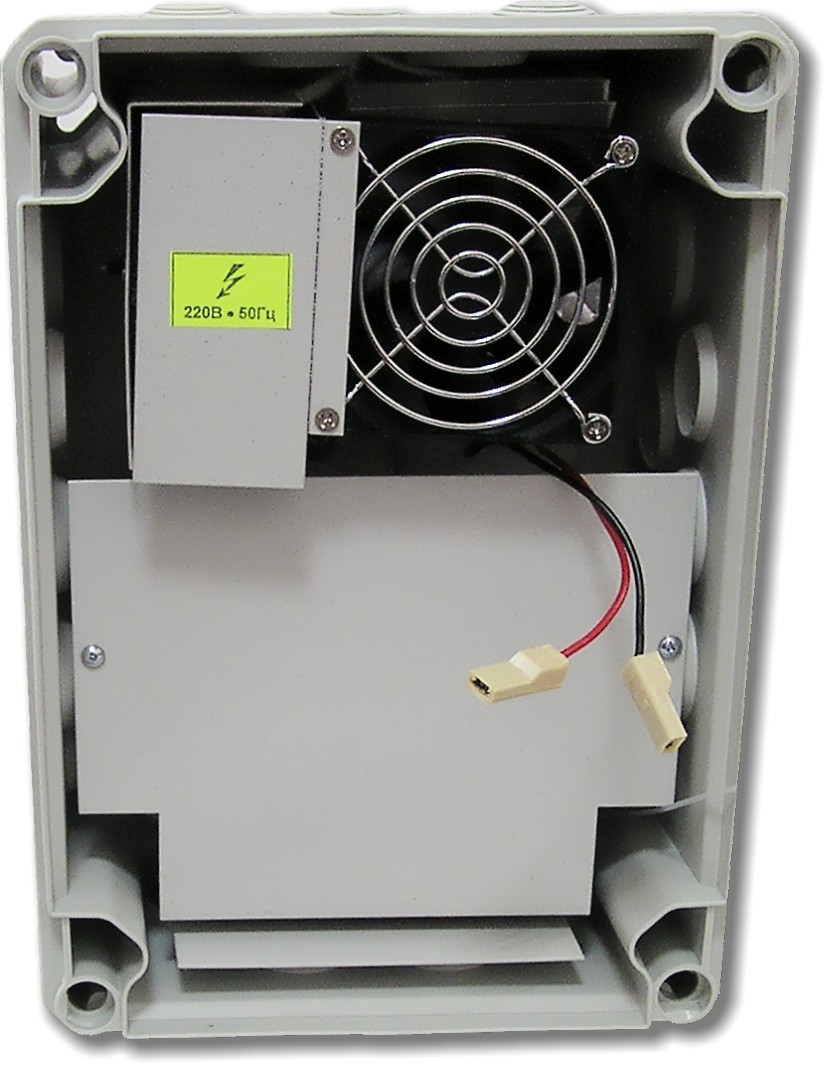

Вид спереди с открытой крышкой

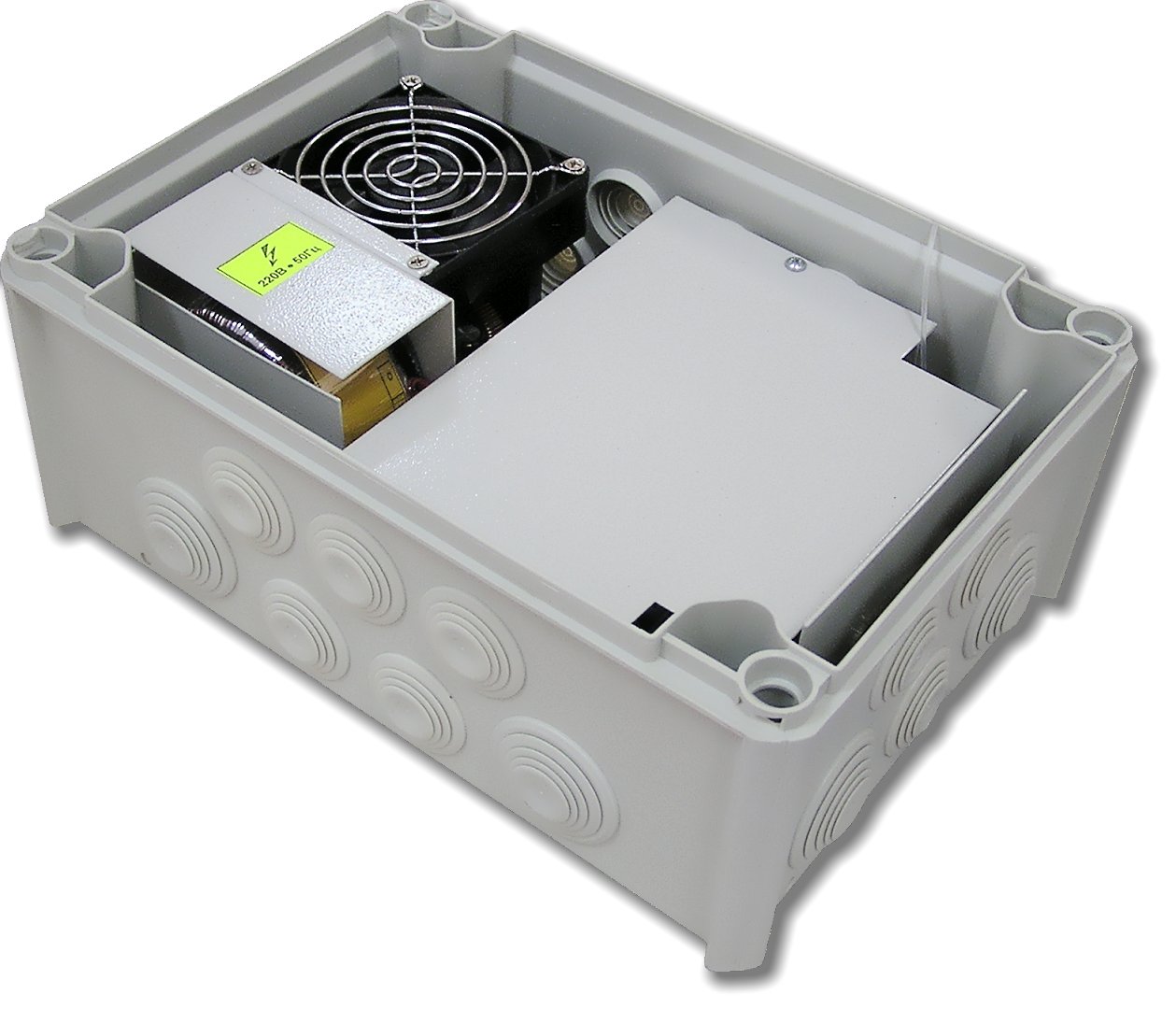

Вид сбоку с открытой крышкой. Установлена пластина для монтажа встраиваемой аппаратуры
Размещение отверстий для кабельных гермовводов на боковых стенках корпуса

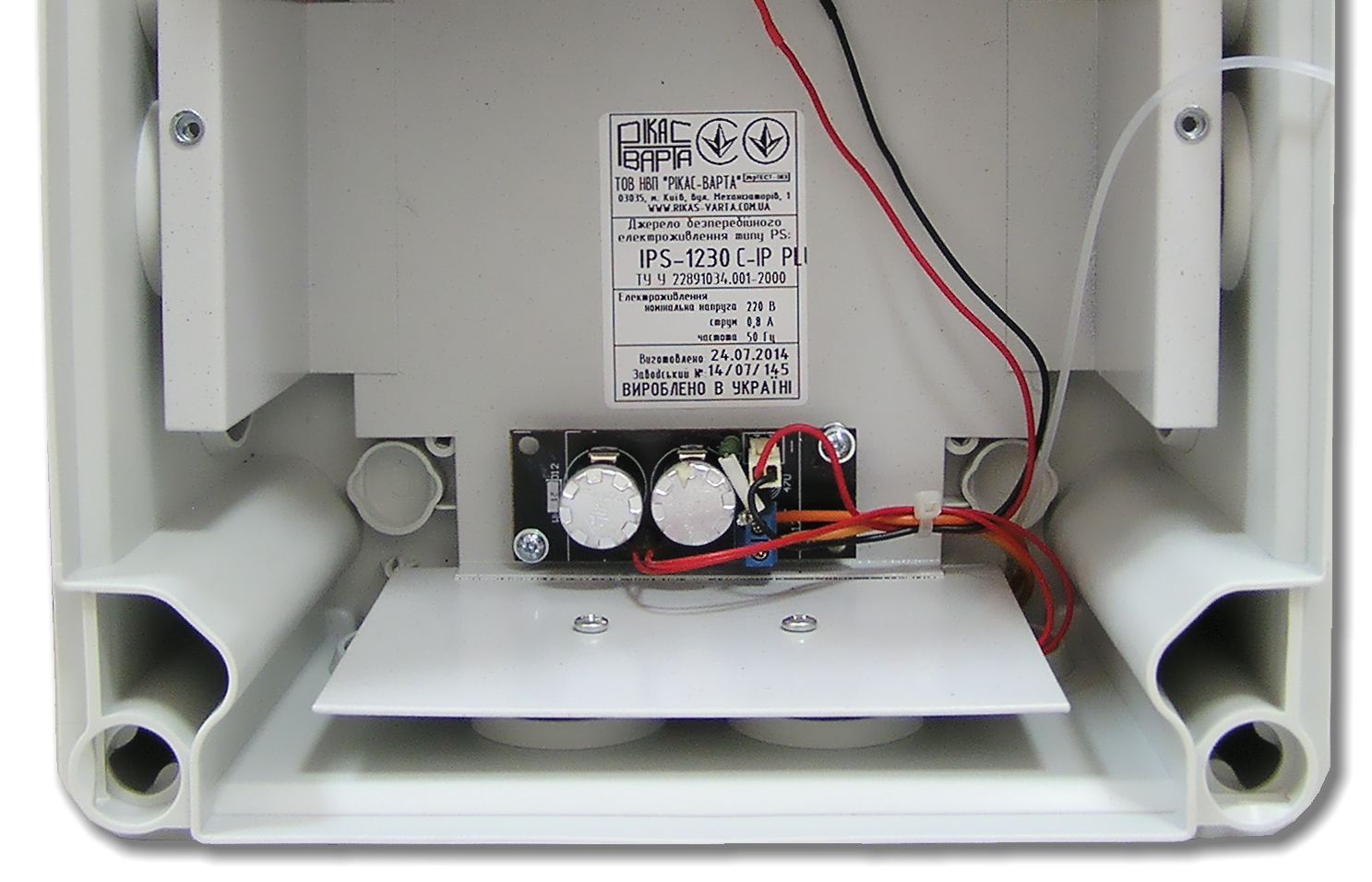

Встроенный блок терморегуляции с двумя регуляторами нижней и верхней температуры. Снизу расположена пластина нагревателя
Установка АБ емкостью 12 В 7 А/ч в нижней части корпуса над пластиной нагревателя

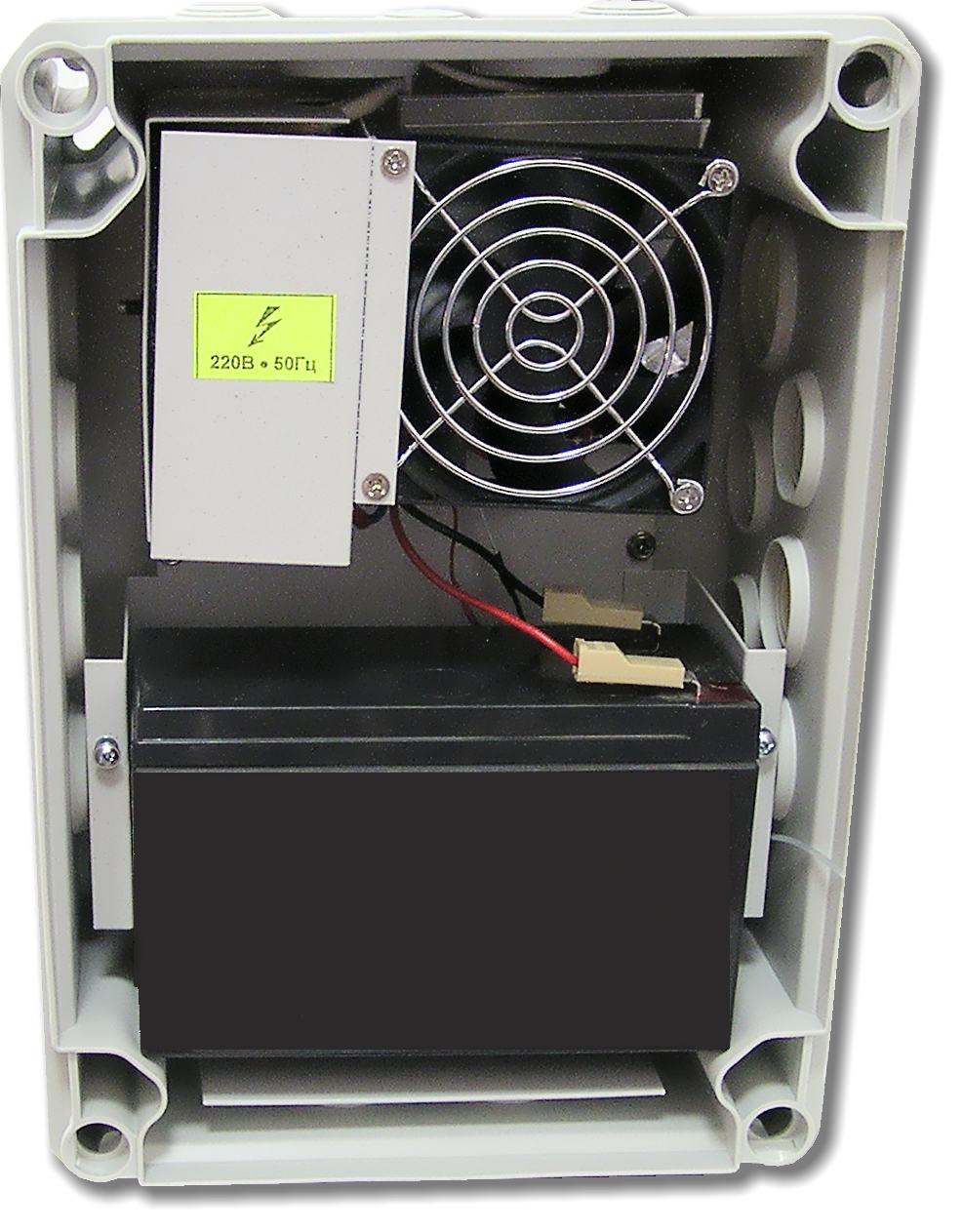

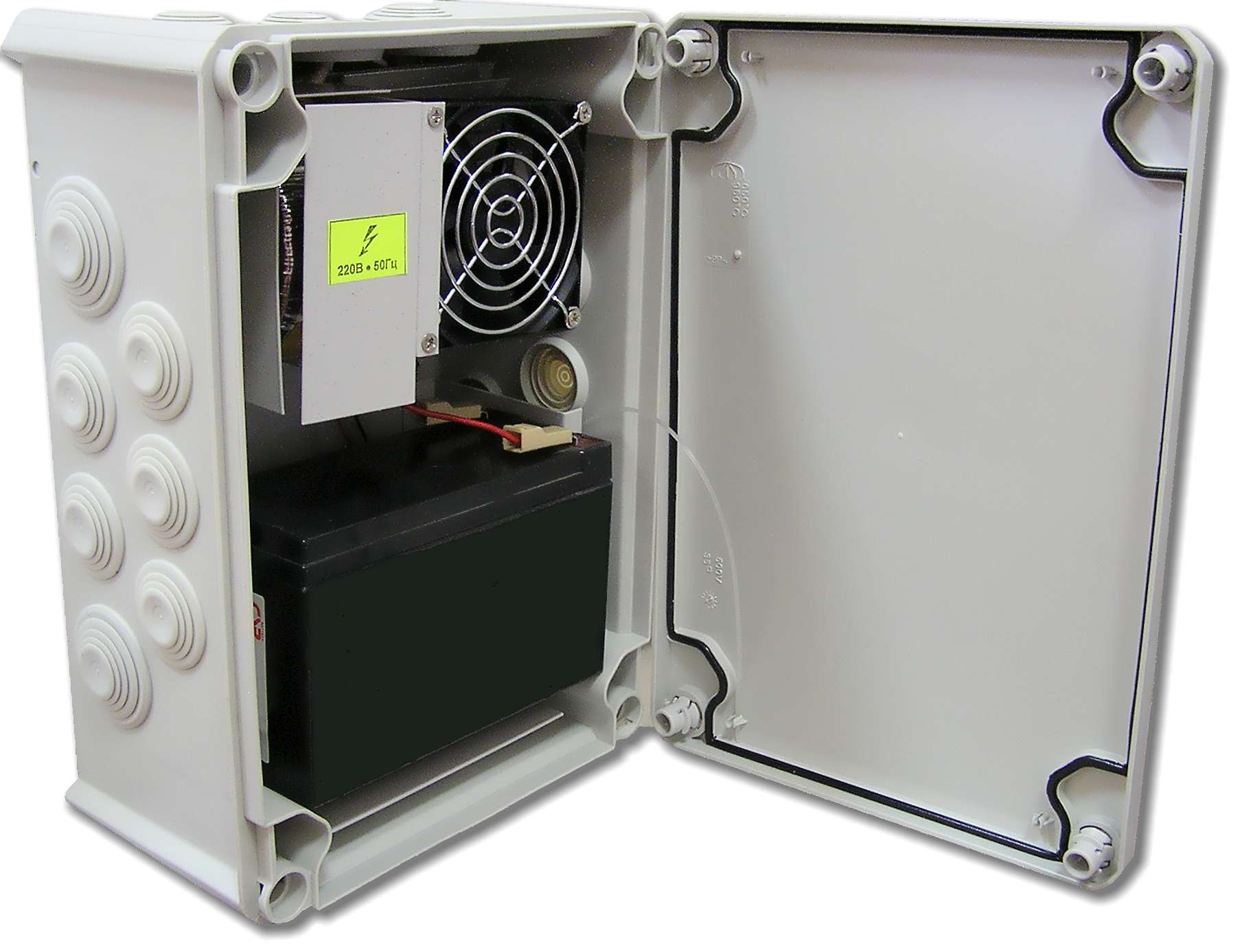

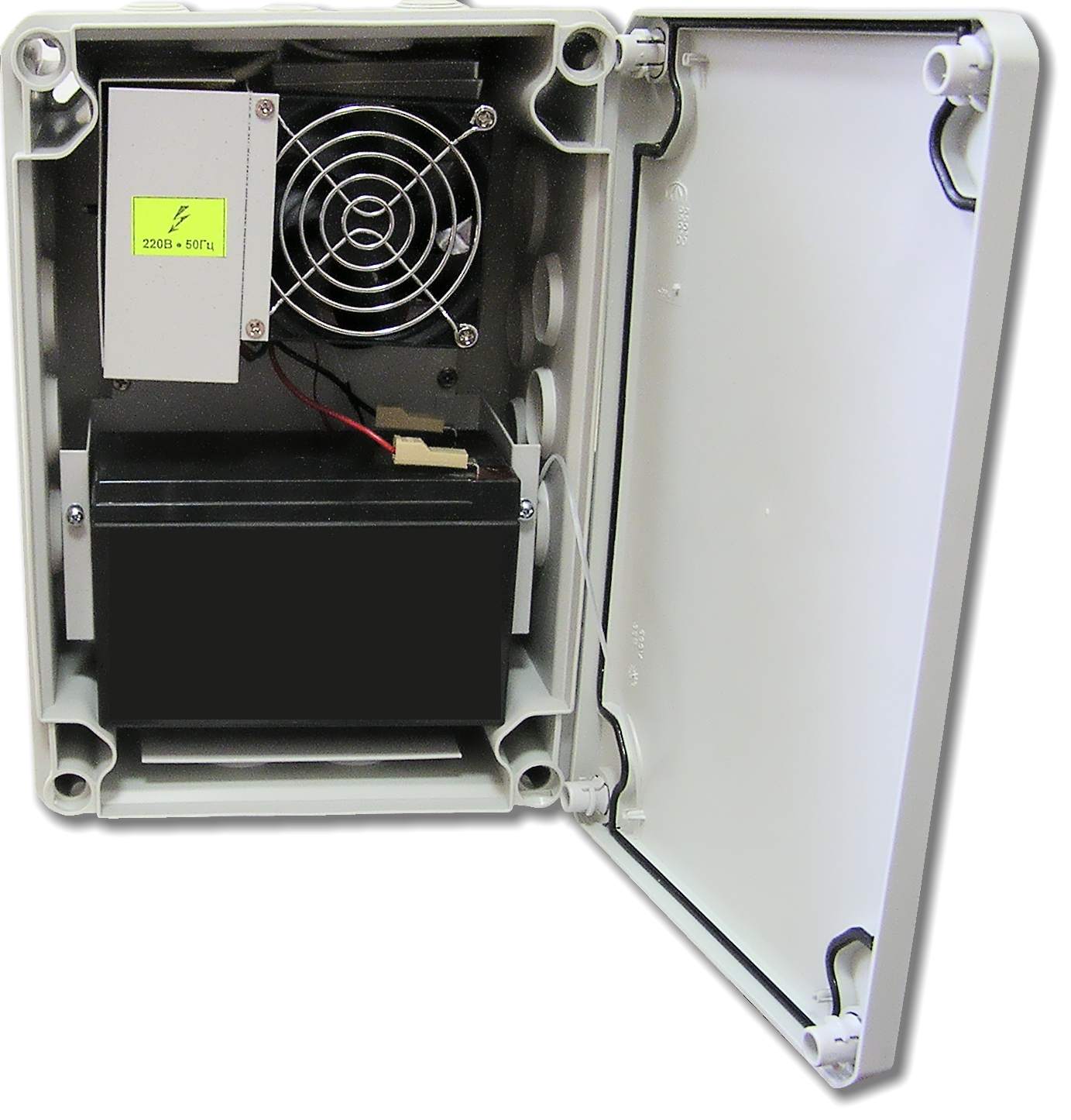

Вид спереди с открытой крышкой и установленной АБ емкостью 12 В 7 А/ч
Вид сбоку с открытой крышкой. Крышка удерживается гибким переходам для исключения ее падения

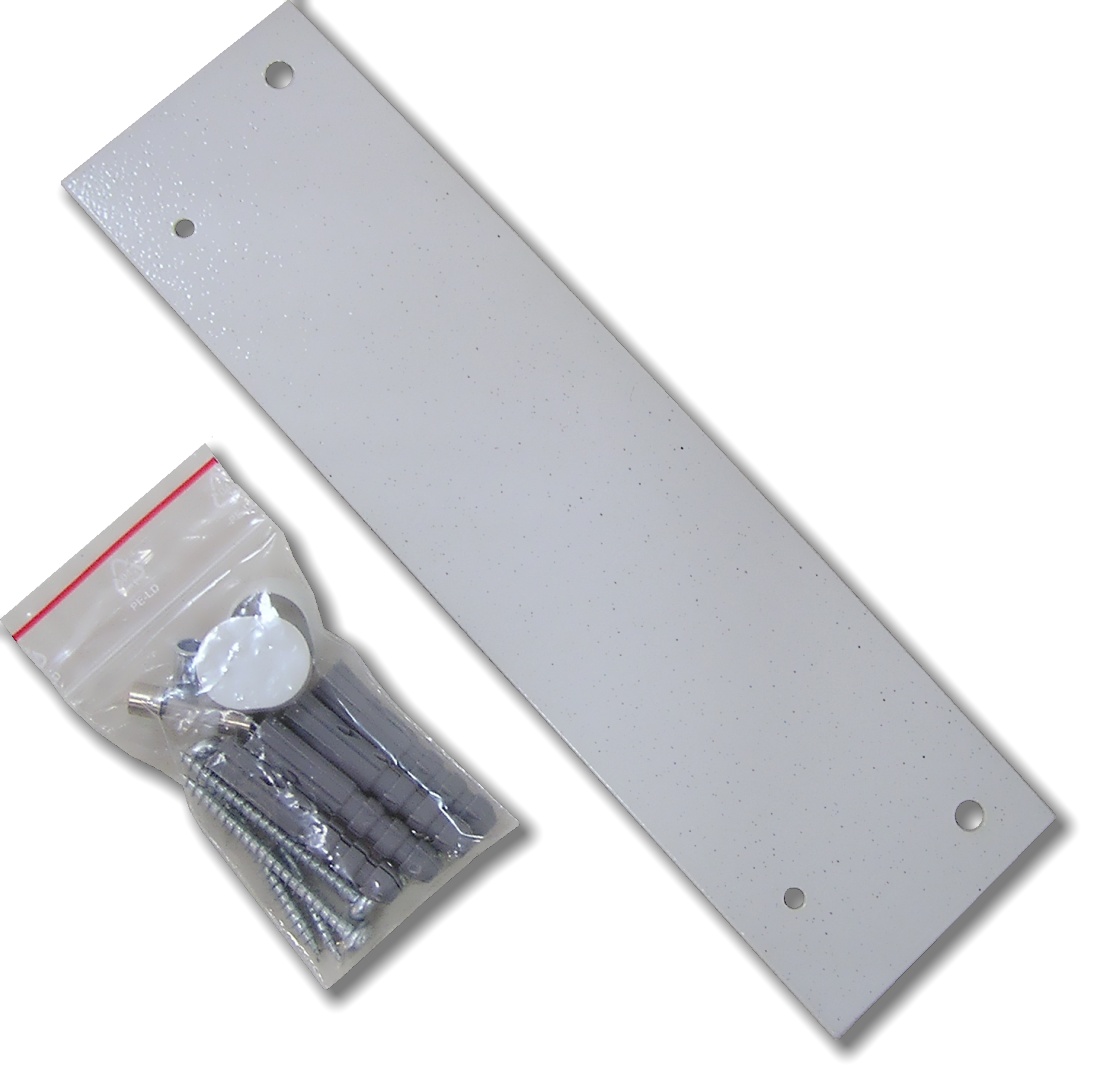

Комплект ЗИП и монтажная пластина для установки на стену

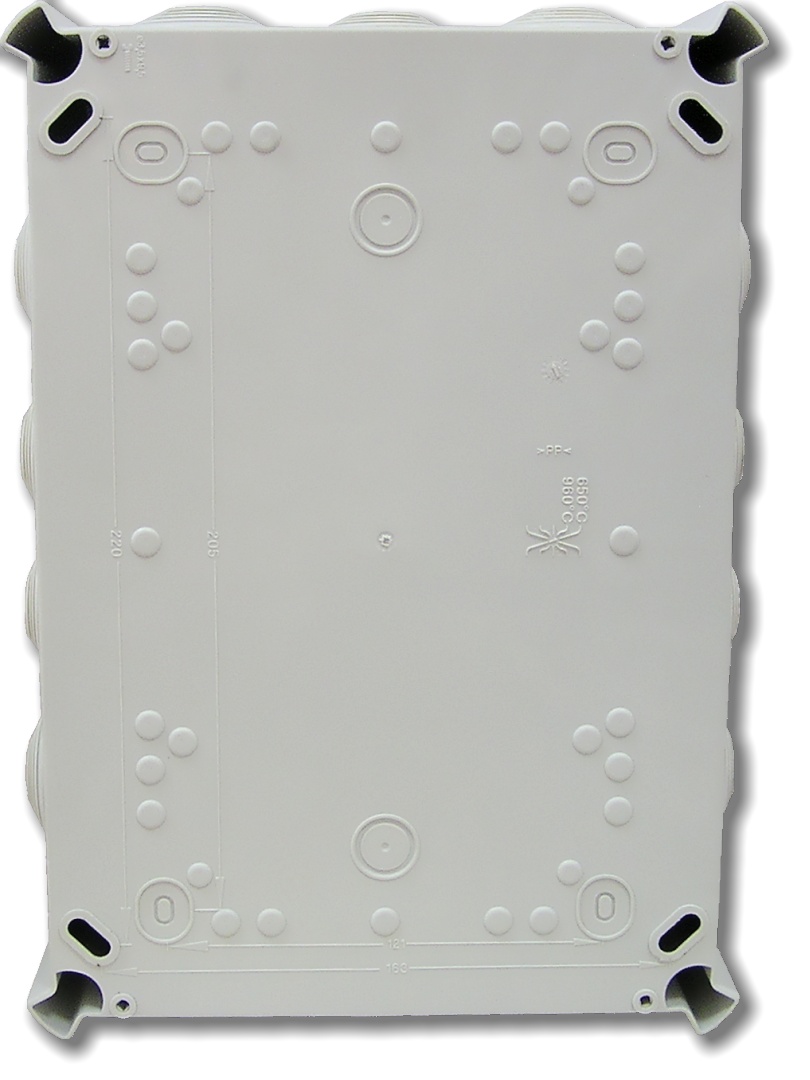

Размещение крепежных отверстий на задней стенке

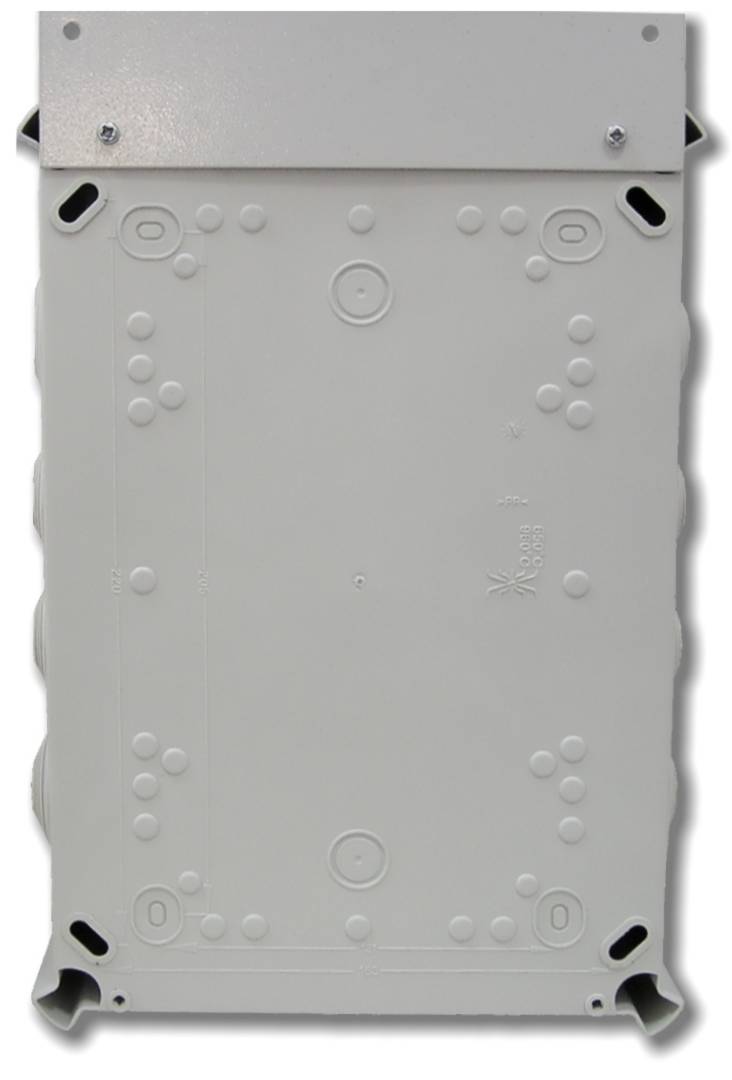

Установка монтажной пластины на заднюю стенку корпуса. Корпус остается герметичным и после установки монтажной пластиы

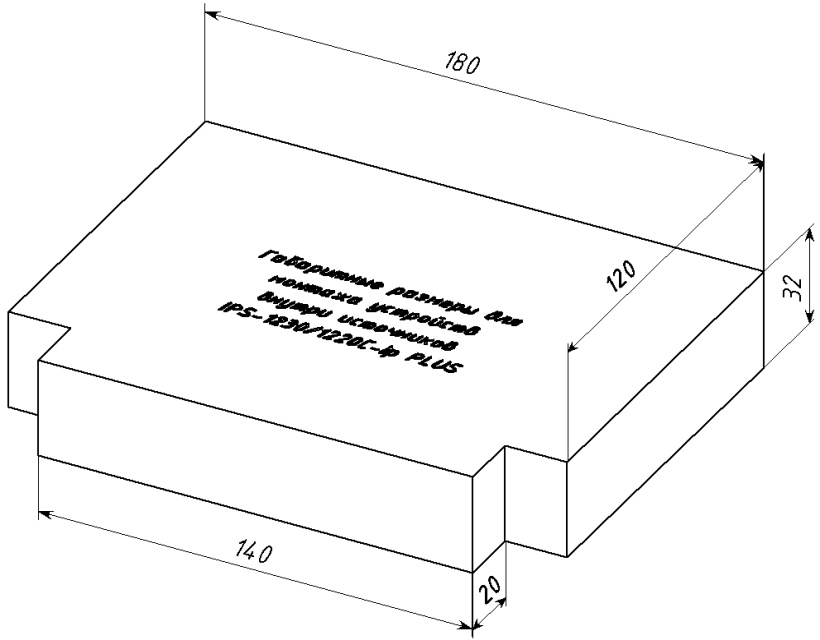

Габаритные размеры для монтажа устройств внутри источника

Общие сведения

Уличный источник бесперебойного электропитания термостабилизированный производится в одном варианте исполнения

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
IPS-1230C-ip PLUS   Уличный источник бесперебойного электропитания термостабилизированный  7164,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2015-01-24 - 2021-01-25
