UPS-2440AC-7 - источник питания переменного напряжения (24В - 4А)



Общие сведения

Источник питания переменного напряжения UPS-2440AC-7 предназначен для электропитания потребителей нестабилизированным напряжением 24 В током 4 А. После исчезновения напряжения в сети 220 В источник прекращает питание нагрузки. Электропитание возобновляется с восстановлением напряжения в сети 220 В.

Фотография продукции:

Фото UPS-2440AC-7 - источник питания переменного напряжения (24В - 4А)

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 187 - 253 В
Номинальное выходное напряжение, В 26 ± 4
Номинальный ток нагрузки, А* 4
Род выходного тока переменный
Диапазон изменения выходного напряжения, В 22 - 30
Напряжение в сети при переключении на работу от АБ, не более, В 0,65
Ток, потребляемый от сети, не более, А 120
Мощность, потребляемая от сети, не более, ВА 185
Ширина, мм 225
Высота, мм 75
Масса, не более, кг 1,8
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки и напряжения в сети

Назначение и область применения

Источник питания переменного напряжения UPS-2440AC-7 используется для организации электропитания потребителей нестабилизированным напряжением 24 В с номинальным значением выходного тока 4А. В основном этот источник питания применяется для питания камер видеонаблюдения, находящиеся на значительном удалении от места установки источника питания или потребляющих значительный ток. Использование для питания видеокамер переменного напряжения 24 В в отличии от постоянного 12 В дает возможность значительно снизить потери в кабеле электропитания, чем сократить его стоимость за счет использования меньшего сечения.

Источник производится в металлическом боксе и включает следующие компоненты:

  • силовой понижающий трансформатор
  • клеммную колодку с вставкой плавкой (предохранителем) в цепи подключения источника к сети 220 В
  • клеммную колодку с вставкой плавкой (предохранителем) в цепи подключения нагрузки к источнику
  • клемму подключения источника к защитному заземлению
  • индикаторы входного и выходного напряжений

Источник питания индицирует такие режимы своей работы:

  • МЕРЕЖА 220 В - индикатор светится при наличии напряжения в сети 220 В
  • ВИХIД 24 В - индикатор светится при наличии напряжения 24 В на выходе источника

В случае исчезновения напряжения в сети 220 В напряжение на выходе источника также пропадает, а при возобновлении 220 В - источник автоматически возобновляет питания нагрузки. Организовать бесперебойное питания возможно только за счет применения внешнего ИБП напряжения 220 В. В таком случае используемый ИБП для совместной работы с источником питания UPS-2440AC-7 должен формировать только синусоидальное напряжение.

Источник питания переменного напряжения UPS-2440AC-7 разработан для непрерывного режима работы, поэтому параметры выходного тока и напряжения гарантируются при любом неблагоприятном сочетании внешних факторов, указанных в технических характеристиках источника.

Габаритный чертеж

Габаритный чертеж UPS-2440AC-7 - источник питания переменного напряжения (24В - 4А)

Комплект поставки

  • Источник питания переменного напряжения UPS-2440AC-7 - 1 шт.
  • Предохранитель (ввод сети) - 1 шт.
  • Предохранитель (выход нагрузки) - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

Галерея изображений

UPS-2440AC-7 - вид общий источника питания переменного напряжения. На передней панели индикаторы наличия напряжения 220 В и 24 В
UPS-2440AC-7 - вид сбоку: крышка закрыта на защелки, вентиляционные жалюзи на боковой и верхней стенках, табличка: тип, дата, номер
UPS-2440AC-7 - вид сзади: отверстие для ввода кабелей, три отверстия для монтажа источника на стену

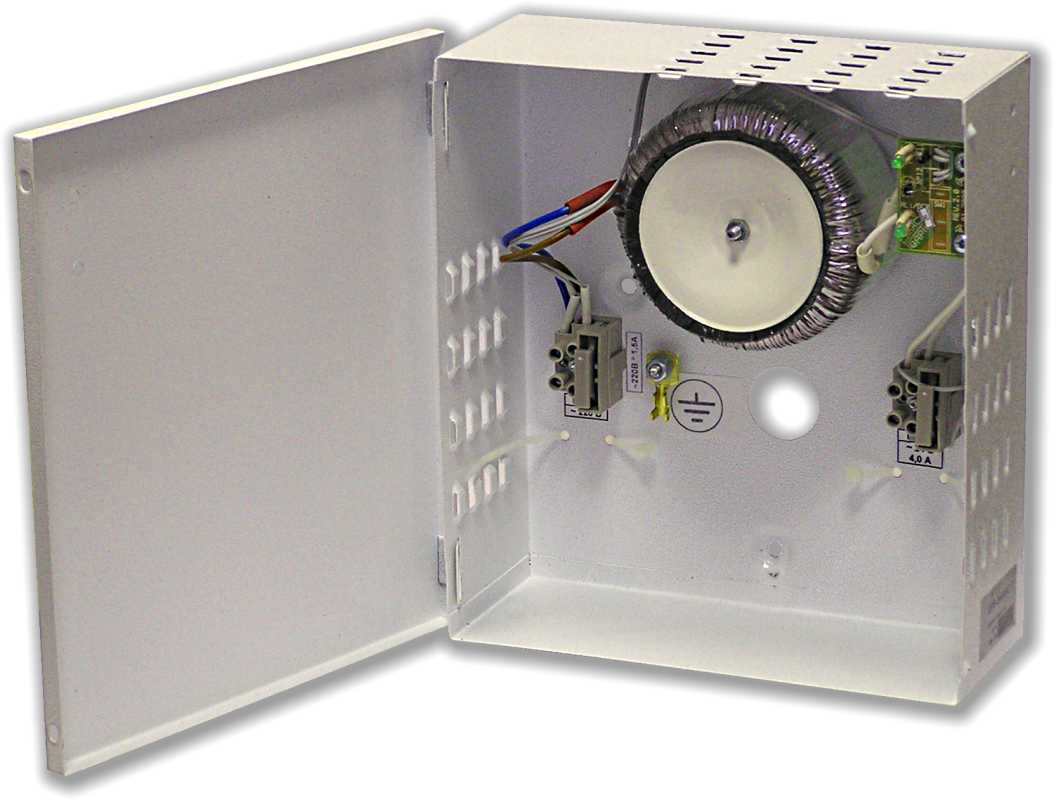

UPS-2440AC-7 - внутреннее устройство источника питания переменного напряжения
UPS-2440AC-7 - внутренние узлы источника: силовой трансформатор, клеммные колодки с вставками плавками по сети и выходу, клемма защитного заземления, плата индикации наличия напряжений в сети 220 В и на выходе 24 В
UPS-2440AC-7 - узлы подключения к сети 220 В: сетевая колодка с предохранителем, клемма подключения к защитному заземлению, маркировка полярности и номиналов
UPS-2440AC-7 - паспорт, руководство по эксплуатации и гарантийный талон
UPS-2440AC-7 - комплект ЗИП: предохранители для сети 220 В и выхода 24 В, шурупы и дюбеля для монтажа на стену
UPS-2440AC-7 - источник упакованный в транспортную тару

Общие сведения

Источник питания переменного напряжения производится в одном варианте исполнения

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
UPS-2440AC-7   Источник питания переменного напряжения  2886,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2015-01-25 - 2015-01-26
