UPS-2465AC-7 - источник электропитания переменного напряжения (24В - 6,5А)



Общие сведения

Источник электропитания переменного напряжения UPS-2465AC-7 используется для питания потребителей нестабилизированным напряжением 24 В током 6,5 А. В случае пропадания напряжения в сети 220 В источник прекращает электропитание нагрузки. С возобновлением напряжение в сети 220 В питание нагрузки продолжается.

Фотография продукции:

Фото UPS-2465AC-7 - источник электропитания переменного напряжения (24В - 6,5А)

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 187 - 253 В
Номинальное выходное напряжение, В 26 ± 4
Номинальный ток нагрузки, А* 6,5
Род выходного тока переменный
Диапазон изменения выходного напряжения, В 22 - 30
Напряжение в сети при переключении на работу от АБ, не более, В 1
Ток, потребляемый от сети, не более, А 200
Мощность, потребляемая от сети, не более, ВА 185
Ширина, мм 225
Высота, мм 75
Масса, не более, кг 2,4
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки и напряжения в сети

Назначение и область применения

Источник электропитания переменного напряжения UPS-2465AC-7 применяется для питания потребителей нестабилизированным напряжением 24 В с номинальным выходным током 6,5А. Как правило этот источник электропитания используется для питания видеокамер наблюдения, удаленных на значительное расстояние от места установки источника, а также видеокамер потребляющих значительный ток (например, использующих подогрев). Применение для питания камер переменного напряжения 24 В дает возможность значительно снизить потери в кабельной сети, за счет чего уменьшить сечения кабеля питания и сократить его стоимость.

Источник электропитания изготовлен в металлическом корпусе и содержит следующие основные элементы:

  • понижающий силовой трансформатор
  • клеммную колодку с предохранителем для подключения источника к сети 220 В
  • клеммную колодку с предохранителем для подключения нагрузки к выходу источника
  • клемму подключения источника к защитному заземлению
  • плату с индикаторами наличия входного и выходного напряжения

Источник электропитания при помощи индикаторов на передней панели отображает режимы своей работы:

  • МЕРЕЖА 220 В - светится при наличии напряжения на входе 220 В
  • ВИХIД 24 В - светится при наличии напряжения на выходе 24 В

В случае пропадания сети 220 В напряжение на выходе источника также исчезает, а при возобновлении электропитания 220 В - источник автоматически возобновляет питания нагрузки. Для организации бесперебойного электропитания можно использовать внешний ИБП 220 В, который для совместной работы с источником электропитания UPS-2465AC-7 должен формировать синусоидальное напряжение.

Источник электропитания переменного напряжения UPS-2465AC-7 предназначен для непрерывного режима работы. Параметры выходного тока и напряжения гарантируются для любого сочетании внешних неблагоприятных факторов, соответствующих указанным в технических характеристиках источника.

Габаритный чертеж

Габаритный чертеж UPS-2465AC-7 - источник электропитания переменного напряжения (24В - 6,5А)

Комплект поставки

  • Источник электропитания переменного напряжения UPS-2465AC-7 - 1 шт.
  • Предохранитель (ввод сети) - 1 шт.
  • Предохранитель (выход нагрузки) - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

Галерея изображений

UPS-2465AC-7 - источник электропитания переменного напряжения. Индикаторы наличия напряжения 220 В и 24 В выведены на переднюю панель
UPS-2465AC-7 - вид сбоку: крышка закрывается на защелки, вентиляционные жалюзи на верней и боковой стенках, табличка с указанием типа, дата, номер источника
UPS-2465AC-7 - вид сзади: отверстие для ввода кабелей, 3 монтажных отверстия для установки источника на стену

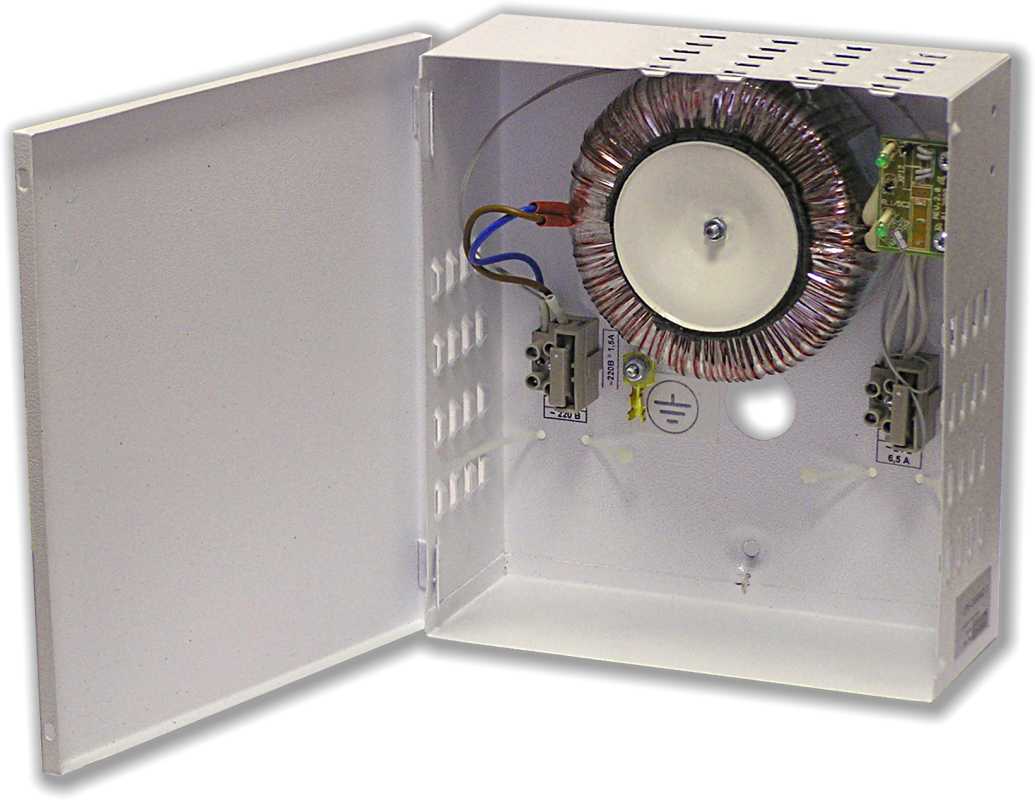

UPS-2465AC-7 - внутреннее устройство источника электропитания переменного напряжения
UPS-2465AC-7 - внутренние узлы источника: силовой трансформатор, клеммные колодки с предохранителями по сети и выходу, клемма защитного заземления, плата индикации напряжений в сети 220 В и на выходе 24 В
UPS-2465AC-7 - узлы подключения к сети 220 В: сетевая колодка с вставкой плавкой, клемма защитного заземления, маркировка полярности и номиналов
UPS-2465AC-7 - паспорт с руководством по эксплуатации и гарантийным талоном
UPS-2465AC-7 - комплект ЗИП: предохранители для сети 220 В и выхода 24 В, шурупы и дюбеля для монтажа
UPS-2465AC-7 - источник электропитания, упакованный в транспортную коробку

Общие сведения

Источник электропитания переменного напряжения производится в одном варианте исполнения

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
UPS-2465AC-7   Источник электропитания переменного напряжения  3336,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.
