IPS-1215C-00 / IPS-1215B-00 - Источник бесперебойного электропитания



Общие сведения

Источник бесперебойного электропитания IPS-1215C-00 (и модификация IPS-1215B-00) (далее ИБП) предназначен для питания низковольтной аппаратуры стабилизированным напряжением 12 В при токе нагрузки 1,5 А. Источник исполнения IPS-1215B-00 оборудован контактом вскрытия корпуса и может формировать сигнал «Взлом»

Фотография продукции:

Фото IPS-1215C-00 / IPS-1215B-00 - источник бесперебойного электропитания (12 В - 1,5 А)

Техническая спецификация:

Наименование параметра Значение
Рабочий диапазон напряжения сети*, В 176 - 253 В
Номинальное выходное напряжение, В 12 ± 1,2
Номинальный ток нагрузки, А* 1,5
Род выходного тока постоянный
Напряжение пульсация (двойная амплитуда), не более, мВ 50
Диапазон изменения выходного напряжения, В 10,2 - 13,6
Автоматическое отключение АБ при ее разряде, В 11,3 ± 0,3
Напряжение на выходе при отключении АБ, не менее, В 10,2
Напряжение в сети при переключении на работу от АБ, не более, В 174
Ток, потребляемый от сети, не более, А 0,4
Мощность, потребляемая от сети, не более, ВА 60
Ширина, мм 205
Высота, мм 230
Глубина, мм 85
Напряжение заряда АБ, В 13,6 ± 0,2 В
Ток заряда АБ, мА 360 ± 70
Тип устанавливаемых АБ (вариант №1) 7 А/ч x 12 В - 1 шт.
Время непрерывной работы от АБ (вариант №1), не менее, ч 2,5
Масса, не более, кг 2,6
Диагностика вскрытия корпуса только в модификации «B»
Рабочий диапазон температур, град. C +5°C ... +50°C
* - значения параметров гарантируется независимо от тока нагрузки, напряжения в сети, состояния заряда аккумулятора и его наличия или отсутствия

Назначение и область применения

Источники бесперебойного электропитания IPS-1215C-00 и IPS-1215B-00 ТУ У 22891034.001-2000 (далее ИБП) предназначены для электропитания стабилизированным напряжением постоянного тока систем безопасности, охранной и пожарной сигнализации, видеонаблюдения и контроля доступа, а также для заряда аккумуляторных батарей (АБ).

Эти источники построены на основе понижающего трансформатора, который обеспечивает высокую устойчивость ИБП к сетевым помехам. Стабилизация выходного напряжения выполнена при помощи импульсного стабилизатора, что позволяет получить высокий КПД, низкий нагрев и широкий сетевой диапазон.

ИБП типа IPS-1215C-00 оборудован защитами входных и выходных цепей:

  • от превышения тока потребления от сети 220 В, в виде предохранителя с плавкой вставкой на ток 0,5 А
  • оборудован защитой от превышения тока нагрузки, в виде электронной схемы с ограничением тока на уровне, не более 2,5 А (максимальный выходной ток)
  • обеспечивает защиту от превышения тока заряда АБ в виде электронной схемы с ограничением тока на уровне, не более 0,7 А (ток КЗ в цепи заряда АБ)
  • отключение разряженной АБ от нагрузки при снижении напряжения на ней до (11,3 ± 0,3) В
  • самовосстанавливаемый предохранитель в цепи заряда/разряда аккумулятора

ИБП типа IPS-1215C-00 может эксплуатироваться как без аккумулятора - режим источника стабилизированного напряжения, так и с установленной АБ - режим источника бесперебойного электропитания. Источник IPS-1215C-00 автоматически переключается на работу от аккумуляторной батареи при исчезновении напряжения в сети 220 В. После восстановления напряжения в сети источник автоматически начинает заряд разряженной аккумуляторной батареи.

ИБП обеспечивает световую индикацию следующих режимов работы:

  • при наличии напряжения в сети 220 В светится индикатор МЕРЕЖА 220 В
  • при наличии выходного напряжения - светится индикатор ВИХIД 12 В

ИБП модификации IPS-1215B-00 отличается от IPS-1215C-00 только наличием средств диагностики. При открывании передней дверцы источника IPS-1215B-00 выдается сигнал "Взлом". Устройство, коммутирующие цепь выдачи извещения, обеспечивает коммутацию напряжений постоянного и переменного токов, значения напряжений не более 72 В, токов не более 200 мА, коммутируемая мощность не более 10 Вт / 10 ВА. Вариант исполнения IPS-1215C-00 извещение «Взлом» не формирует.

Источники питания IPS-1215C-00 и IPS-1215B-00 предназначены для непрерывной круглосуточной работы.

Значения параметров выходного тока и напряжения гарантируются во всем диапазоне напряжения сети 220 В, и независимо от наличия или отсутствия аккумулятора, а также от степени его заряда.

Комплект поставки

  • Источник бесперебойного электропитания IPS-1215C-00 или IPS-1215B-00 - 1 шт.
  • Ключ для замка - 2 шт.
  • Вставка плавкая (сетевой ввод) - 1 шт.
  • Монтажный комплект - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.

Электронная документация

Галерея изображений

Общий вид

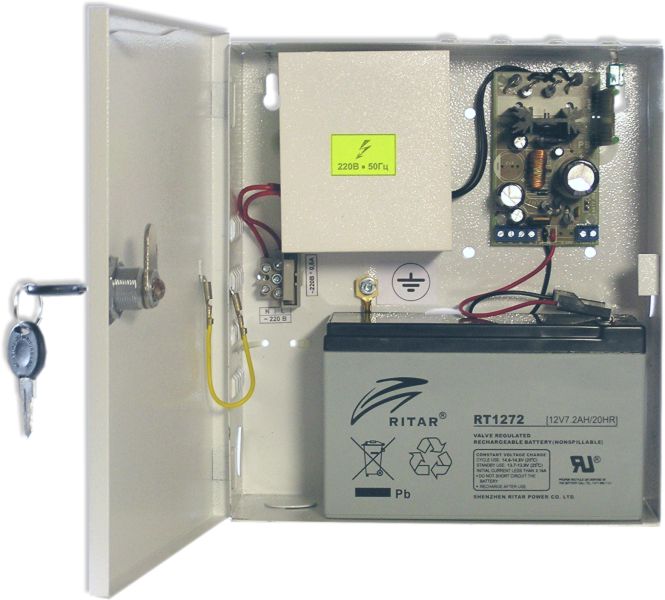

Подключение АБ 12 В 7 А/ч
Вид спереди

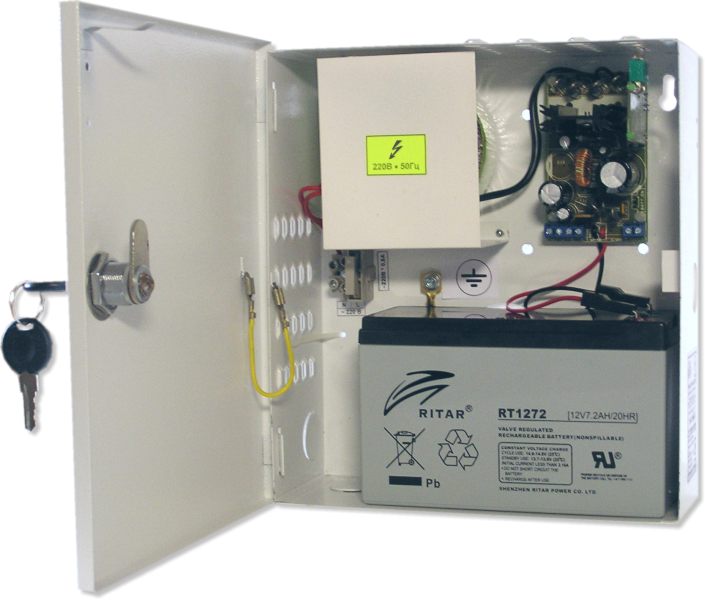

Внутренне размещение элементов и АБ
Комплект ЗИП
Транспортная тара

Общие сведения

Источник производится в двух вариантах исполнения, отличающихся наличием контакта вскрытия корпуса.
