VDr-1x2B - распределитель видеосигнала (1 вход 2 выхода с BNC)



Общие сведения

Распределитель видеосигнала VDr-1x2B предназначен для усиления и распределения одного видеосигнала между двумя нагрузками, с возможностью независимой регулировки уровня сигнала по каждому выходу. Выполнен в металлическом корпусе с BNC разъемами для подключения сигналов

Фотография продукции:

Фото VDr-1x2B - распределитель видеосигнала на 2 выхода

Техническая спецификация:

Наименование параметра Значение
Кол-во входных видеосигналов 1
Видеовход 1.0 В, 75 Ом, композитный
Система цветности PAL / NTSC / автоопределение
Кол-во выходов 2
Диапазон коэффициента передачи «вход-выход» 0,5 - 1,5
Полоса пропускания на уровне 3 дБ, МГц 0,1 - 10
Нелинейность АЧХ в рабочем диапазоне, не более, дБ ± 0,5
Напряжение питания, В 10 - 24
Ток потребления, не более, мА 40
Род тока питания постоянный/переменный
Диапазон рабочих температур, град. С -5 … +50
Габаритные размеры (В х Ш х Д), мм 35 х 85 х 75
Вес (в полном комплекте), не более, г 170

Назначение и область применения

Распределитель видеосигнала VDr-1x2B предназначен для усиления и распределения одного видеосигнала между двумя нагрузками: видеорегистраторами, мониторами, конвертерами, передатчиками и др.

Распределитель имеет независимую регулировки коэффициента передачи по каждому выходу от 0.5 до 1.5, что позволяет наилучшим образом согласовать принимаемый сигнал с чувствительностью каждого приемника, а также компенсировать потери в кабеле.

Распределитель оборудован встроенным выпрямителем и стабилизатором напряжения питания, что снижает влияние напряжения помех от сети 220В, а также позволяет использовать для питания распределителя любые источники постоянного и переменного тока, со стабилизированным или нестабилизированным выходным напряжением в диапазоне от 10 до 24 В.

Распределитель видеосигнала VDr-1x2B изготовлен в металлическом корпусе, а для подключения входных и выходных сигналов оборудован BNC разъемами.

Предназначен для непрерывной круглосуточной работы.

Комплект поставки

  • VDr-1x2B распределитель видеосигнала - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 шт.
  • Разъем питания на кабель DJK-10B - 1 шт.
  • Шуруп универсальный - 2 шт.
  • Дюбель универсальный - 2 шт.

Электронная документация

Галерея изображений

Распределитель видеосигнала VDr-1x2B - общий вид

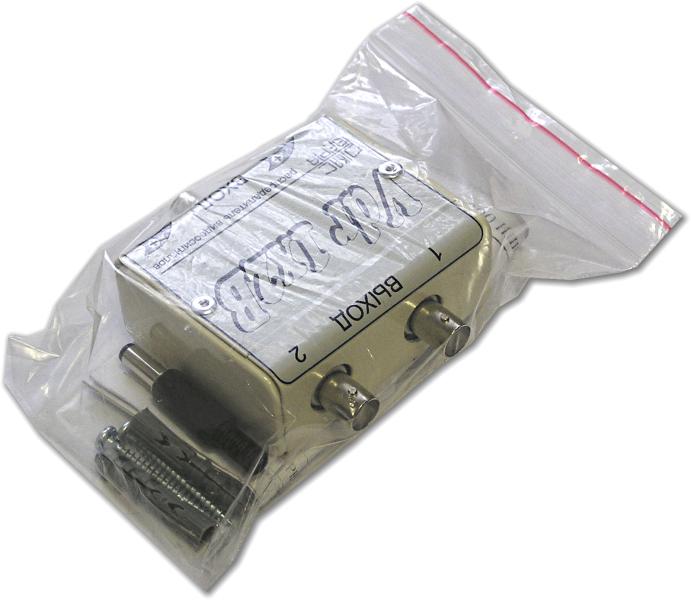

Распределитель видеосигнала VDr-1x2B в транспортной таре, с комплектом ЗИП и паспортом

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
VDr-1x2B   Распределитель видеосигнала  1356,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.
