VDr-1x4B - видеораспределитель 4-канальный



Общие сведения

Видеораспределитель VDr-1x4B используется для передачи одного видеосигнала на четыре приемника, с возможностью регулировки уровня выходного сигнал по каждому выходу для согласования с нагрузкой. Выполнен в металлическом корпусе, подключение сигналов осуществляется с помощью BNC разъемов

Фотография продукции:

Фото VDr-1x4B - видеораспределитель одного сигнала на 4 выхода

Техническая спецификация:

Наименование параметра Значение
Кол-во входных видеосигналов 1
Видеовход 1.0 В, 75 Ом, композитный
Система цветности PAL / NTSC / автоопределение
Кол-во выходов 4
Диапазон коэффициента передачи «вход-выход» 0,5 - 1,5
Полоса пропускания на уровне 3 дБ, МГц 0,1 - 10
Нелинейность АЧХ в рабочем диапазоне, не более, дБ ± 0,5
Напряжение питания, В 10 - 15
Ток потребления, не более, мА 90
Род тока питания постоянный/переменный
Диапазон рабочих температур, град. С -5 … +50
Габаритные размеры (В х Ш х Д), мм 35 х 85 х 180
Вес (в полном комплекте), не более, г 220

Назначение и область применения

Видеораспределитель VDr-1x4B предназначен для передачи одного видеосигнала к четырем приемникам, а также для независимой регулировки уровня всех выходных сигнала с целью их согласования по амплитуде с параметрами входного каскада приемника: видеорегистратором, монитором, конвертером и пр.

Регулировка уровня выходного сигнала осуществляется при помощи потенциометров расположенных на передней панели видеораспределителя в пределах от 0.5 до 1.5 амплитуды входного сигнала. Такая особенность устройства дает возможность согласовать исходный сигнал с параметрами каждого приемника, а также компенсировать потери в кабельной сети.

Дополнительно видеораспределитель оборудован выпрямителем и стабилизатором напряжения питания. Благодаря первому VDr-1x4B может питаться как от источника постоянного, так и переменного тока, а стабилизатор - дает возможность использовать источник с выходным напряжением в диапазоне от 10 до 15 В, в т.ч. и нестабилизированный.

Видеораспределитель VDr-1x4B выполнен в металлическом негерметичном корпусе, защищающем электронную начинку от внешних механических воздействий. Для подключения входных и выходных сигналов используются разъемы BNC, а для подключения питания - штыревой разъема из комплекта поставки.

Видеораспределитель предназначен для непрерывной круглосуточной работы.

Комплект поставки

  • VDr-1x4B видеораспределитель сигнала - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 шт.
  • Разъем питания на кабель DJK-10B - 1 шт.
  • Шуруп универсальный - 2 шт.
  • Дюбель универсальный - 2 шт.

Электронная документация

Галерея изображений

Видеораспределитель сигнала VDr-1x4B - общий вид

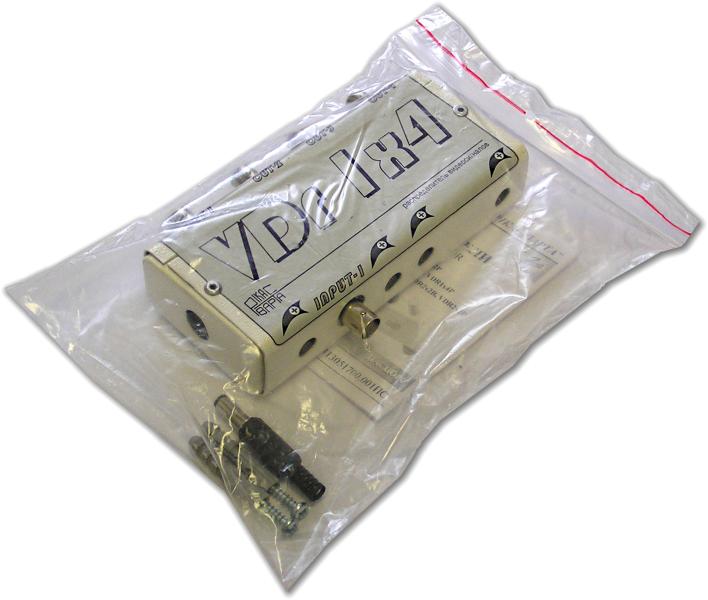

Видеораспределитель сигнала VDr-1x4B в транспортной таре, с комплектом ЗИП и паспортом

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
VDr-1x4B   Видеораспределитель сигнала  1920,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-12-24 - 2012-12-25
