VDr-1x4P - видеораспределитель с 4 выходами на плате



Общие сведения

Видеораспределитель VDr-1x4P предназначен для передачи одного входного видеосигнал на 4 выхода. Кроме этого дает возможность индивидуально для каждого выхода (нагрузки) установить коэффициент передачи «вход-выход» от 0,5 до 1,5. Видеораспределитель выполнен в виде печатной платы, для подключения видеосигналов и питания применены клеммные колодки.

Фотография продукции:

Фото VDr-1x4P - видеораспределитель: 1 вход, 4 выхода на плате

Техническая спецификация:

Наименование параметра Значение
Кол-во входных видеосигналов 1
Видеовход 1.0 В, 75 Ом, композитный
Система цветности PAL / NTSC / автоопределение
Кол-во выходов 4
Диапазон коэффициента передачи «вход-выход» 0,5 - 1,5
Полоса пропускания на уровне 3 дБ, МГц 0,1 - 10
Нелинейность АЧХ в рабочем диапазоне, не более, дБ ± 0,5
Напряжение питания, В 10 - 15
Ток потребления, не более, мА 90
Род тока питания постоянный/переменный
Диапазон рабочих температур, град. С -5 … +50
Габаритные размеры (В х Ш х Д), мм 25 х 85 х 135
Вес (в полном комплекте), не более, г 50

Назначение и область применения

Видеораспределитель VDr-1x4P предназначен для передачи одного входного видеосигнала на 4 выхода. Для каждого выхода может быть индивидуально установлен коэффициент передачи «вход-выход» в диапазоне от 0,5 до 1,5, что позволяет компенсировать потери в кабеле и согласовать выходной сигнал с требованиями подключаемых приемников: мониторов, видеорегистраторов, конвертеров и т.п.

Регулировки выходного сигнала осуществляется при помощи потенциометра, расположенного напротив выходного разъема.

Питание видеораспределителя может выполняться напряжением как переменного, так и постоянного тока в пределах от 10 до 15 В. Такое «гибкое» питание достигается за счет встроенных в видеораспределитель выпрямителя и стабилизатора напряжения электропитания.

Так как видеораспределитель VDr-1x4P представляет собой печатную плату с установленным на ней клеммами подключения входного, выходных и питающего кабелей, регуляторов усиления и других электронных компонентов, то его монтаж допускается только со средствами защиты от внешних механический и климатических воздействий, такими, например, как монтажные боксы. Для монтажа в бокс видеораспределитель комплектуется межплатными фиксаторами.

Видеораспределитель предназначен для непрерывной круглосуточной работы.

Комплект поставки

  • VDr-1x4P видеораспределитель сигнала - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 шт.
  • Фиксатор межплатный для установки видеораспределителя в монтажный бокс - 6 шт.

Электронная документация

Галерея изображений

Видеораспределитель VDr-1x4P на печатной плате - вид общий

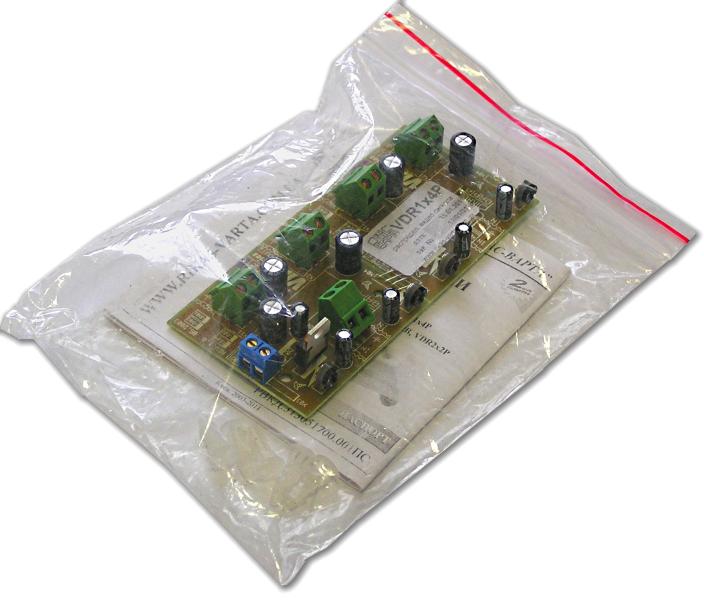

Видеораспределитель сигнала VDr-1x4P в транспортной таре, с комплектом ЗИП и паспортом

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
VDr-1x4P   Видеораспределитель сигнала  1080,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-12-24 - 2012-12-25
