VDr-1x4PB - видеораспределитель с 4 выходами на плате с BNC разъемами



Общие сведения

Видеораспределитель VDr-1x4PB позволяет предать 1 видеосигнал на 4 входа приемников, обеспечив для каждого требуемый уровень сигнала в диапазоне от 0,5 до 1,5 амплитуды исходного. Данный видеораспределитель представляет собой печатную плату с BNC разъемами для подключения видеосигналов.

Фотография продукции:

Фото VDr-1x4PB - видеораспределитель: 1 вход, 4 выхода, BNC

Техническая спецификация:

Наименование параметра Значение
Кол-во входных видеосигналов 1
Видеовход 1.0 В, 75 Ом, композитный
Система цветности PAL / NTSC / автоопределение
Кол-во выходов 4
Диапазон коэффициента передачи «вход-выход» 0,5 - 1,5
Полоса пропускания на уровне 3 дБ, МГц 0,1 - 10
Нелинейность АЧХ в рабочем диапазоне, не более, дБ ± 0,5
Напряжение питания, В 10 - 15
Ток потребления, не более, мА 90
Род тока питания постоянный/переменный
Диапазон рабочих температур, град. С -5 … +50
Габаритные размеры (В х Ш х Д), мм 25 х 85 х 135
Вес (в полном комплекте), не более, г 100

Назначение и область применения

Видеораспределитель VDr-1x4PB позволяет передать один видеосигнал к четырем приемникам, с возможностью независимой регулировки выходного уровня для каждой нагрузки с целью согласования амплитуды, а также для компенсации потерь в кабеле.

Для регулировки уровня каждого выходного сигнала используется потенциометр, расположенный напротив выходного разъема. Возможные пределы регулировки от 0.5 до 1.5 амплитуды входного сигнала, что дает возможность согласовать принятый на входе сигнал с параметрами каждого приемника (видеорегистратора, конвертера, монитора и т.п.).

Особенностью видеораспределителя является его «нечувствительность» к качеству питающего напряжения, благодаря встроенным выпрямителю и стабилизатору напряжения питания. Так VDr-1x4PB может питаться как от источника постоянного, так и переменного тока с диапазоном напряжения от 10 до 15 В.

Видеораспределитель VDr-1x4PB представляет собой печатную плату с установленным на ней BNC разъемами подключения входного и выходных кабелей, а также разъема питания, регуляторов усиления и других электронных компонентов. Такая конструкция позволяет монтировать видеораспределитель только в монтажные боксы, защищающие устройство от внешних механический и климатических воздействий.

Видеораспределитель предназначен для непрерывной круглосуточной работы.

Комплект поставки

  • VDr-1x4PB видеораспределитель сигнала - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 шт.
  • Разъем питания на кабель DJK-10B - 1 шт.
  • Фиксатор межплатный для установки видеораспределителя в монтажный бокс - 6 шт.

Электронная документация

Галерея изображений

Видеораспределитель сигнала VDr-1x4PB - общий вид

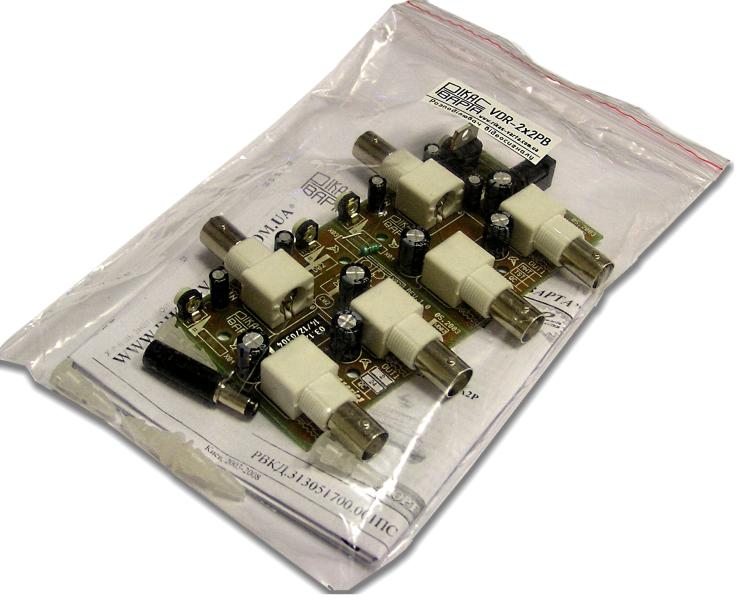

Видеораспределитель сигнала VDr-1x4PB в транспортной таре, с комплектом ЗИП и паспортом

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
VDr-1x4PB   Видеораспределитель сигнала  1116,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-12-24 - 2012-12-25
