VDr-2x2B - видеораспределитель-усилитель сдвоенный



Общие сведения

Видеораспределитель-усилитель VDr-2x2B используется для передачи двух входных видеосигналов на два приемника каждый. Оба видеоусилителя установленны в одном корпусе и имеют общее электропитание. Для согласования с нагрузкой возможна регулировка усиления по каждому выходу. Выполнен в металлическом корпусе, подключение сигналов осуществляется BNC разъемами

Фотография продукции:

Фото VDr-2x2B - видеораспределитель-усилитель сдвоенный: 2 входа по 2 выхода

Техническая спецификация:

Наименование параметра Значение
Кол-во входных видеосигналов 2
Видеовход 1.0 В, 75 Ом, композитный
Система цветности PAL / NTSC / автоопределение
Кол-во выходов 4 (по 2 на каждый вход)
Диапазон коэффициента передачи «вход-выход» 0,5 - 1,5
Полоса пропускания на уровне 3 дБ, МГц 0,1 - 10
Нелинейность АЧХ в рабочем диапазоне, не более, дБ ± 0,5
Напряжение питания, В 10 - 15
Ток потребления, не более, мА 90
Род тока питания постоянный/переменный
Диапазон рабочих температур, град. С -5 … +50
Габаритные размеры (В х Ш х Д), мм 35 х 85 х 180
Вес (в полном комплекте), не более, г 250

Назначение и область применения

Видеораспределитель-усилитель VDr-2x2B предназначен для передачи двух видеосигнала, на два приемникам каждый, а также для независимой регулировки уровня каждого выходного сигнала с целью его согласования по амплитуде с параметрами входного каскада приемника: видеорегистратором, монитором, конвертером и пр.

Регулировка усиления каждого выходного сигнала осуществляется при помощи потенциометров расположенных на передней панели усилителя в пределах от 0.5 до 1.5 амплитуды входного сигнала, что позволяет скомпенсировать потери в кабельной сети индивидуально для каждой нагрузки.

Питание обеих усилителей осуществляется от общих выпрямителя и стабилизатора, смонтированных на плате устройства. Благодаря выпрямителю VDr-2x2B может питаться как от источника постоянного, так и переменного тока, а стабилизатору - можно использовать нестабилизированный источник с выходным напряжением в диапазоне от 10 до 15 В.

Конструктивно видеораспределитель-усилитель VDr-2x2B выполнен в металлическом негерметичном корпусе, защищающем электронную схему от внешних механических воздействий. Для подключения входных и выходных сигналов используются BNC разъемы, а для подключения питания - штыревой разъема, входящий в комплект поставки.

Видеораспределитель предназначен для непрерывной круглосуточной работы.

Комплект поставки

  • VDr-2x2B видеораспределитель-усилитель сигнала - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 шт.
  • Разъем питания на кабель DJK-10B - 1 шт.
  • Шуруп универсальный - 2 шт.
  • Дюбель универсальный - 2 шт.

Электронная документация

Галерея изображений

Видеораспределитель-усилитель VDr-2x2B - общий вид

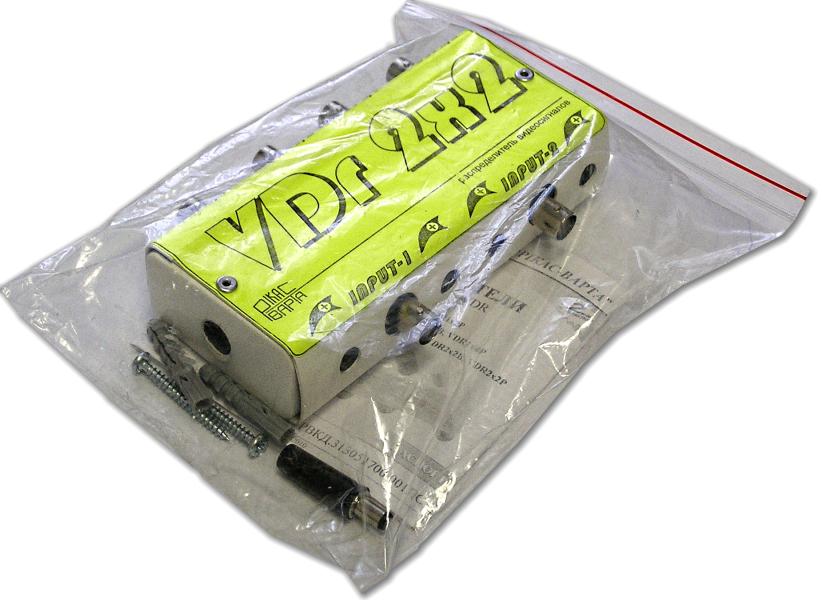

Видеораспределитель-усилитель VDr-2x2B в транспортной таре, с комплектом ЗИП и паспортом

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
VDr-2x2B   Видеораспределитель-усилитель сигнала  2070,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-12-24 - 2012-12-25
