HVBdvr-104DVS — 4 канальный видеорегистратор реального времени (D1) является устаревшей моделью, которую не рекомендуется использовать в перспективных проектах.



Рекомендуем рассмотреть замену: см. по ссылке >>>

HVBdvr-104DVS — 4 канальный видеорегистратор реального времени (D1)



Общие сведения

4-канальный сетевой Realtime видеорегистратор с аппаратной компрессией H.264 для длительной видеозаписи. Запись всех 4 каналов осуществляется в максимальном разрешении D1 (704x576) в реальном времени (со скоростью 25 кадр/с). В корпус можно установить 2 жестких диска общей емкостью 4 Тбайт, что позволяет хранить более полутора месяцев непрерывной (24-часовой) записи в максимальном качестве и разрешении в реальном времени. Видеорегистратор оборудован видеовыходами VGA с поддержкой разрешений 1440х900, 1366х768, 1280x1024 и аналоговым выходом для его подключения к телевизору. Поддерживает бипоточное кодирование для оптимальной работы через сеть Интернет, 4 канала звука. Видеорегистратор обеспечивает синхронный просмотр из архива одной или всех 4 видеокамер. Для копирования видеозаписей HVBdvr-104DVS оборудован двумя USB 2.0 интерфейсами. Сетевой контроллер 10/100 Мбит обеспечивает одновременный доступ неограниченного числа пользователей. Корпус позволяет монтировать видеорегистратор в 19-дюймовую RACK стойку.

Фотография продукции:

Фото HVBdvr-104DVS видеорегистратор с записью D1 в реальном времени

Техническая спецификация:

Наименование параметра Значение
Кол-во видеоканалов 4
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 25
Общая скорость записи, кадр/с 100
Кол-во каналов звука 4
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 1 шт., 704х576
Кол-во HDD, устанавливаемых в корпус 2
Максимальная емкость каждого HDD 2 Тбайт
Общая емкость дискового пространства, Гбайт 4 Тбайт
Интерфейс управления телеметрией, протоколы RS-485 (Pelco-P, Pelco-D, Panasonic…)
Кол-во интерфейсов USB, стандарт 2 шт., USB 2.0
Поддерживаемые USB устройства «Мышка», USB Flash, DVD-RW, HDD
Кол-во входов тревог, тип 4 (Н/З, Н/О)
Кол-во выходов тревог 1 реле
Сетевой интерфейс: кол-во, протокол, разъем, скорость Ethernet TCP/IP, RG-45, 10/100Mbit
Напряжение питания, В 12 В (постоянный ток)
Ток потребления, не более, мА 950
Потребляемая мощность (без HDD), не более, Вт 12
Диапазон рабочих температур, град. С -10°C ... +50°C
Габаритные размеры (Ш х Г х В), мм 440 х 292 х 50
Вес (в полном комплекте без HDD), не более, кг 3,5
* Запись в реальном времени осуществляется по всем каналам в разрешении D1 (704х576)

Назначение и область применения

Видеорегистратор HVBdvr-104DVS предназначен для записи 4 видеосигналов от камер видеонаблюдения в реальном времени с с максимальным разрешением с длительностью архива до 2 месяцев при круглосуточной непрерывной записи, а в режим “офиса” (с применением встроенного детектора движения) – от 4 до 6 месяцев. Видеообработка выполняется специализированными процессорами с аппаратной реализацией компрессии в формате H.264, благодаря чему обеспечивается запись всех каналов в разрешении D1 (704x576) со скоростью до 25 кадр/с на каждый канал. Встроенный аппаратный декодер позволяет одновременно и синхронно воспроизводить из архива все 4 или любую одну видеокамеру, в т.ч. и ускоренно.

Видеорегистратор оборудован видеовыходом VGA с поддержкой разрешений 1440х900, 1366х768 и 1280x1024. Для совместимости с ранее смонтированными системами видеорегистратор оборудован аналоговым видеовыходом, к которому можно подключить аналоговый монитор или обычный домашний телевизор.

Для повышения скорости удаленного доступа через Интернет видеорегистратор поддерживает бипоточное кодирование по всем видеоканалам – независимая скорость кадров (от 1 до 25) и разрешение для записи архива на жесткие диски, установленные в регистратор, и для трансляции изображения по сети. Благодаря этому видеорегистратор может работать с Интернет при любой пропускной способности канала, не снижая качества записи.

Максимально четкие видеозаписи по ответственным камерам видеонаблюдения видеорегистратор может формировать в виде JPEG фотографий, создаваемых регистратором с заданной периодичностью или по заданным событиям — детекторам движения или внешним сигналам тревог. Фотографии сохраняются в отдельном разделе жесткого диска.

Видеорегистратор HVBdvr-104DVS оборудован 4 входами звука, сигналы с которых могут записываться синхронно с каждым из четырех изображений. Для связи с другими системами может обрабатывать 4 тревожных сигнала (НО или НЗ типа) и формировать 1 выходное тревожное извещение при помощи встроенного реле. Выход RS-485 позволяет подключать к видеорегистратору поворотных видеокамеры (Speed dome), при этом поддерживается более 30 распространенных протоколов управления. Для удобства копирования видеозаписей видеорегистратор снабжен двумя интерфейсами USB 2.0.

Подсистема хранения данных видеорегистратора позволяет подключать до 2 жестких дисков с интерфейсом SATA, емкостью до 2 Тбайт каждый. С целью максимального продления срока эксплуатации дисков видеорегистратор поддерживает режим энергосбережения – если к диску нет обращения более 5 минут двигатель этого HDD автоматически выключается. Для достижения максимальной надежности хранения данных видеорегистратор использует функцию S.M.A.R.T. – диагностика работоспособности HDD, а также функцию горячего дублирования – при которой видеозаписи ответственных камер записываются одновременно на два жестких диска. Электропитание видеорегистратора HVBdvr-104DVS осуществляется от внешнего источника питания напряжением 12 В, током 3 А.

Габаритный чертеж

Габаритный чертеж HVBdvr-104DVS видеорегистратор с записью D1 в реальном времени

Комплект поставки

  • Видеорегистратор HVBdvr-104DVS - 1 шт.
  • ИК пульт дистанционного управления – 1 шт.
  • USB мышка - 1 шт.
  • Кабель SATA для подключения HDD - 2 шт.
  • Адаптер питания видеорегистратора напряжением 12 В с кабелем подключения к сети электропитания 220В - 1 шт.
  • Кронштейн для крепления в 19” RACK стойку - 2 шт.
  • Комплект крепежа для сборки и монтажа - 1 шт.
  • Паспорт с руководством по эксплуатации - 1 экз.
  • Программное обеспечение клиентского рабочего места (встроенный WEB сервер) - 1 шт.
  • Программа просмотра файлов архива на ПК - 1 шт.
  • Транспортная тара 450 х 370 х 170 (мм) - 1 шт.

Электронная документация

Галерея изображений

Комплект - пульт ДУ и мышка
Вид спереди

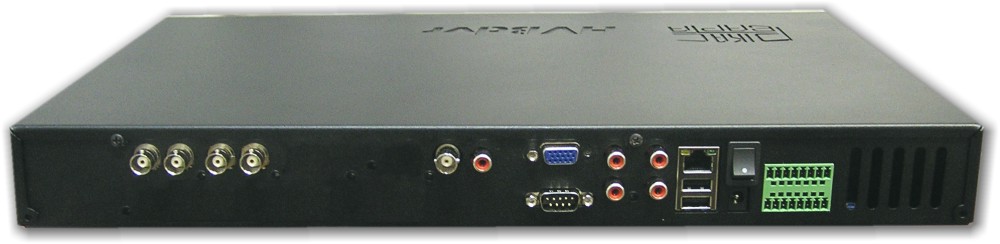

Вид сзади — разъемы для подключения кабелей
Внутренняя компоновка регистратора
Эффективный и тихий вентилятор охлаждения
