HVBdvr-708HDMI сетевой REALTIME видеорегистратор



Общие сведения

8-канальный сетевой видеорегистратор с аппаратной компрессией H.264. Используется для построения систем видеонаблюдения и записи всех камер в максимальном разрешении D1 (704x576) со скоростью 25 кадр/с (в REALTIME режиме). В корпус можно установить 4 жестких диска общей емкостью 8 Тбайт, что позволяет хранить два месяца архива при круглосуточной непрерывной записи максимального разрешения, качества и скорости. За счет организации записи по детектору продолжительность архива можно увеличить до 4-6 месяцев. Видеорегистратор оборудован цифровым видеовыходом HDMI высокого разрешения 1920x1080p, выходом VGA с поддержкой широкоформатных и классических разрешений (1440х900, 1366х768 и 1280x1024, 1024х768), а также двумя аналоговыми видеовыходами с усилителями для подключения телевизора или видеомонитора. Выполняет бипоточное кодирование видеоинформации для эффективной работы по низкоскоростному Интернет каналу. Может выполнять регистрацию 8 звуковых сигналов. Воспроизведение архива на регистраторе возможно от 1 до 8 камер одновременно, в т.ч. и в синхронном режиме. Съем сохраненных видеозаписей с HVBdvr-708HDMI возможен через любой из двух USB 2.0 интерфейсов. Высокоскоростной сетевой интерфейс 10/100/1000 Мбит обеспечивает одновременный доступ к видеорегистратору неограниченного числа пользователей. Подключением внешнего USB модема регистратор может работать в 3G/4G и WiFi сетях.

Фотография продукции:

Фото HVBdvr-708HDMI 8-канальный REALTIME сетевой видеорегистратор

Техническая спецификация:

Наименование параметра Значение
Кол-во видеоканалов 8
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 25
Общая скорость записи, кадр/с 200
Кол-во каналов звука 8
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Видеовыход HDMI: кол-во, разрешения 1 шт., 1920х1080p
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 2 шт., 704х576 (PAL)
Кол-во HDD, устанавливаемых в корпус 4
Максимальная емкость каждого HDD 2 Тбайт
Общая емкость дискового пространства, Гбайт 8 Тбайт
Интерфейс управления телеметрией, протоколы RS-485 (Pelco-P, Pelco-D, Panasonic…)
Кол-во интерфейсов USB, стандарт 2 шт., USB 2.0
Поддерживаемые USB устройства «Мышка», USB Flash, DVD-RW, HDD
Кол-во входов тревог, тип 16 (Н/З, Н/О)
Кол-во выходов тревог 4 реле
Сетевой интерфейс: кол-во, протокол, разъем, скорость Ethernet TCP/IP, RG-45, 1Gbit (совместим с 10/100Mbit)
Мобильный интернет: протокол - устройство 3G, 4G - USB модем
Беспроводная сеть: протокол - устройство WiFi - USB точка доступа
Напряжение питания, В 12 В (постоянный ток)
Ток потребления, не более, мА 1200
Потребляемая мощность (без HDD), не более, Вт 15
Диапазон рабочих температур, град. С -10°C ... +50°C
Габаритные размеры (Ш х Г х В), мм 445 х 450 х 95
Вес (в полном комплекте без HDD), не более, кг 6,0
* Запись в реальном времени осуществляется по всем каналам в D1, HD1 и CIF

Назначение и область применения

Видеорегистратор HVBdvr-708HDMI является «упрощенной» версией полной модели HVBdvr-808HDMI. Его отличают следующие параметры:

  • количество жестких дисков уменьшено с 8 до 4
  • отсутствуют транзитные видеовыходы с усилителями
  • питание регистратора выполняется 12 В от внешнего адаптера (входит в комплект поставки)

Все прочие параметры (запись, входы/выход тревог и главное - функциональность) полностью совпадают с модели HVBdvr-808HDMI.

Видеорегистратор предназначен организации видеонаблюдения и регистрации изображений от 8 камер видеонаблюдения высокого разрешения с продолжительностью архива до 2 месяцев при круглосуточной непрерывной записи, а в режим записи по детектору движения – от 4 до 6. Компрессия в формате H.264 выполняется специализированными процессорами, благодаря чему достигается максимальное разрешение D1 (704x576) и REALTIME скорость записи по всем каналам.

Встроенный аппаратный декодер позволяет одновременно, в т.ч. и синхронно воспроизводить из архива все 8 каналов или любую их выбранную комбинацию.

Видеорегистратор HVBdvr-708HDMI оборудован цифровым видеовыходом HDMI разрешения Full HD (1920x1080p), выходом VGA для работы с мониторами разрешений 1440х900, 1366x768, 1280x1024, 1024x768, а также двумя аналоговыми видеовыходами для подключения телевизора или удаленного до 250 м аналогового монитора.

Для обслуживания удаленного наблюдения по «слабым» каналам Интернет видеорегистратор выполняет бипоточное кодирование изображение от всех видеокамер. При этом скорость кадров и разрешение для записи в архив и для трансляции по сети задаются независимо. Встроенный высокоскоростной интерфейс 1Гбит позволяет значительно увеличить количество одновременно подключенных к регистратору пользователей.

Максимально четкие записи по ответственным камерам видеонаблюдения видеорегистратор может формировать в виде JPEG фотографий, которые создаются им автоматически с заданной периодичностью или по любым заданным событиям - детекция движения, сигнал от внешнего датчика. Фотографии сохраняются в отдельных разделах жестких дисков, объем которых задается пользователем.

Видеорегистратор HVBdvr-708HDMI оборудован 8 входами звука, сигналы с которых могут записываться синхронно с каждым каналом видеонаблюдения.

Для связи с другими системами регистратор может анализировать 8 тревожных входов (сигнал НО или НЗ типа) и формировать 4 выходных тревожных извещение при помощи встроенных в него реле.

Вмонтированный интерфейс RS-485 позволяет подключать к видеорегистратору поворотные камеры видеонаблюдения (Speed dome), для управления которыми доступно более 30 распространенных протоколов телеметрии. Также возможно управление видеорегистратором через встроенный интерфейс RS-232 от внешней клавиатуры или другого устройства.

Копирование видеозаписей возможно через любой из двух интерфейсов USB 2.0.

Хранения видеоархива осуществляется на 4 жестких дисков с интерфейсом SATA, емкостью до 2 Тбайт каждый. Диски устанавливаются в корпус видеорегистратора. С целью максимального продления срока их службы регистратор поддерживает режим энергосбережения – выключает диск при отсутствии обращения к нему более чем 5 минут. Для достижения максимальной надежности хранения данных используются режим S.M.A.R.T. – самодиагностика HDD, а также функция горячего дублирования записей - запись ответственных камер выполняется одновременно на два диска.

Электропитание видеорегистратора HVBdvr-708HDMI выполняется от внешнего источника 12 В постоянного тока, что значительно упрощает задачу длительного бесперебойного питания.

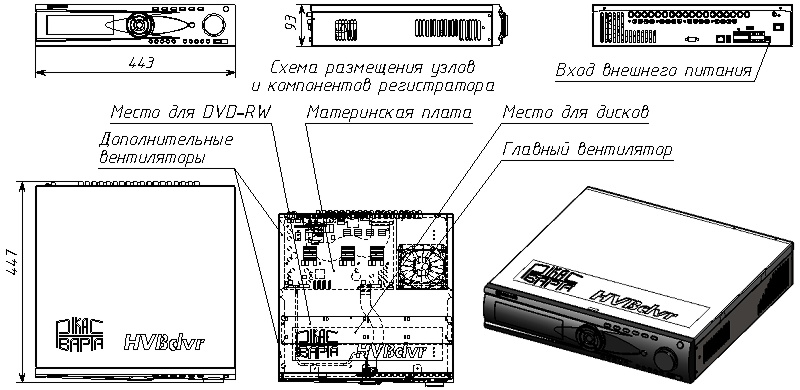

Габаритный чертеж

Габаритный чертеж HVBdvr-708HDMI 8-канальный REALTIME сетевой видеорегистратор

Комплект поставки

  • Видеорегистратор HVBdvr-708HDMI - 1 шт.
  • ИК пульт дистанционного управления – 1 шт.
  • USB мышка - 1 шт.
  • Кабель SATA для подключения HDD - 4 шт.
  • Адаптер питания с кабелями подключения к регистратору и сети электропитания 220В - 1 шт.
  • Рейка для установки 4 жестких дисков - 1 шт.
  • Кронштейн для крепления в 19” RACK стойку - 2 шт.
  • Комплект крепежа для сборки и монтажа - 1 шт.
  • Паспорт - 1 экз.
  • Руководство по эксплуатации - 1 экз.
  • Сетевое программное обеспечение - 1 шт.
  • Программное обеспечение клиентского рабочего места (встроенный WEB сервер) - 1 шт.
  • Программа просмотра файлов архива на ПК - 1 шт.
  • Транспортная тара 535 х 500 х 155 (мм) - 1 шт.

Электронная документация

Галерея изображений

Комплект - пульт ДУ и мышка. Подключение USB для копирования
Вид спереди. Передняя панель с индикаторами, клавиатурой и трекболом
Входные вентиляционные отверстия дисков и блока питания
Два приточных вентилятора охлаждения процессоров и жестких дисков
Подключение кабелей питания дисков и вентиляторов охлаждения
Главный вентилятор охлаждения корпус и блока питания
Выходные вентиляционные отверстия

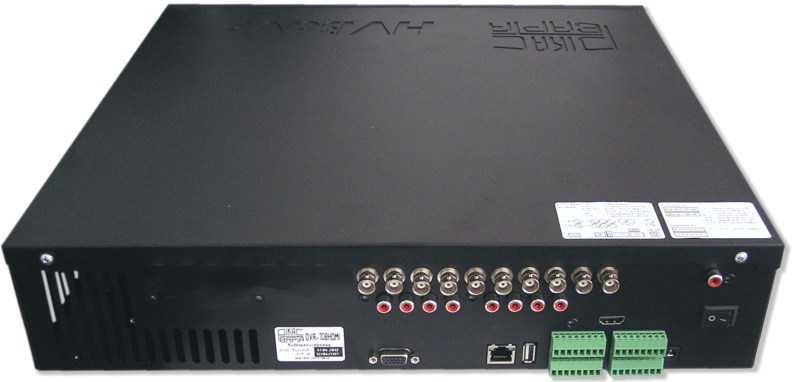

Разъемы на задней панели видеорегистратора

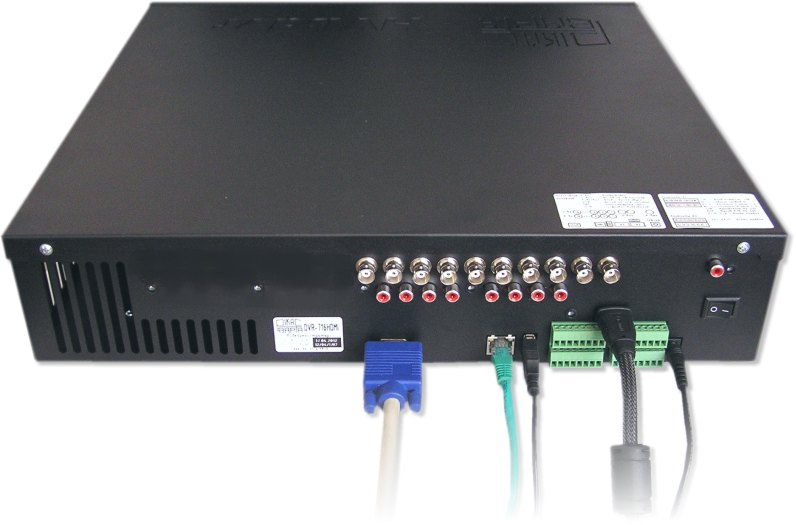

Подключение кабелей (слева-направо): видео и аудио входы, выходы VGA локальная сеть, мышка, выход HDMI, разъемы входов-выходов, вход питания 12В, 2 видео и 1 аудио выхо
Установка рейки с дисками 1, 2, 3 и 4
Монтаж привода DVD
Специальная рейка для установки 2 дисков с приводом DVD
Установка 3 и 4 дисков с приводом DVD
Упаковочная тара

Общие сведения

Видеорегистратор производится в одном варианте исполнения. Однако при заказе необходимо указать с каким комплектом монтажных реек должен быть отгружен регистратор: первый - для монтажа 4 дисков, или, второй, - для монтажа 3 дисков и привода DVD-RW

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
HVBdvr-708HDMI   Сетевой видеорегистратор с HDMI выходом  0,00 грн  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-06-27 - 2012-07-05
