HVBdvr-808HDMI видеорегистратор длительной записи



Общие сведения

8-канальный сетевой видеорегистратор с аппаратной компрессией H.264 предназначен для длительной видеорегистрации в системах видеонаблюдения. Запись осуществляется в высоком разрешении D1 (704x576) со скоростью 25 кадр/с (Realtime запись) по всем каналам. В корпус устройства монтируется 8 накопителей на жестких дисках суммарной емкостью 16 Тбайт, что позволяет хранить четырех-месячный архив при непрерывной круглосуточной записи в максимальном качестве и разрешении, или до 1 года в режиме записи по детектору движения. Регистратор снабжен цифровым выходом HDMI формата Full HD 1080p, выходом VGA поддерживающим разрешения 1440х900 и 1366х768 современных широкоформатных LED и LCD мониторов, а также разрешения 1280x1024 и 1024х768 TFT мониторов. Кроме этого он оборудован двумя аналоговыми видеовыходами для подключения к обычному телевизору или видеомонитору. Реализует бипоточное кодирование для эффективной работы по низкоскоростным каналам Интернет. Обрабатывает 8 аудио сигналов. Также оборудован 8 транзитными видеовыходами с усилителями мощности. Видеорегистратор обеспечивает синхронный просмотр из архива от одной до 8 любых камер. Копирование видеозаписей с HVBdvr-808HDMI возможно через любой из двух USB 2.0 интерфейсов или на привод DVD-RW. Встроенный сетевой адаптер 10/100/1000 Мбит обеспечивает одновременный доступ неограниченного числа пользователей. Поддерживается работа с 3G/4G/WiFi сетями через внешний USB модем.

Фотография продукции:

Фото HVBdvr-808HDMI 8-канальный REALTIME видеорегистратор длительной записи

Техническая спецификация:

Наименование параметра Значение
Кол-во видеоканалов 8
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 25
Общая скорость записи, кадр/с 200
Кол-во каналов звука 8
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Кол-во транзитных видеовыходов 8
Видеовыход HDMI: кол-во, разрешения 1 шт., 1920х1080p
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 2 шт., 704х576 (PAL)
Кол-во HDD, устанавливаемых в корпус 8
Максимальная емкость каждого HDD 2 Тбайт
Общая емкость дискового пространства, Гбайт 16 Тбайт
Интерфейс управления телеметрией, протоколы RS-485 (Pelco-P, Pelco-D, Panasonic…)
Кол-во интерфейсов USB, стандарт 2 шт., USB 2.0
Поддерживаемые USB устройства «Мышка», USB Flash, DVD-RW, HDD
Кол-во входов тревог, тип 8 (Н/З, Н/О)
Кол-во выходов тревог 4 реле
Сетевой интерфейс: кол-во, протокол, разъем, скорость Ethernet TCP/IP, RG-45, 1Gbit (совместим с 10/100Mbit)
Мобильный интернет: протокол - устройство 3G, 4G - USB модем
Беспроводная сеть: протокол - устройство WiFi / 3G - внешний USB мобем
Напряжение питания, В 110 - 230 В (переменный ток)
Ток потребления, не более, мА 120
Потребляемая мощность (без HDD), не более, Вт 20
Диапазон рабочих температур, град. С -10°C ... +50°C
Габаритные размеры (Ш х Г х В), мм 445 х 450 х 95
Вес (в полном комплекте без HDD), не более, кг 7,0
* Запись в реальном времени осуществляется по всем каналам в D1, HD1 и CIF

Назначение и область применения

Видеорегистратор HVBdvr-808HDMI предназначен для записи 8 видеосигналов от камер видеонаблюдения высокого разрешения с возможностью организации длительного архива - до 4 месяца круглосуточной записи, а в режим с использованием детектора движения - до 1 года. Обработка изображения выполняется специализированными процессорами аппаратной компрессии в формате H.264, благодаря чему гарантируется запись всех каналов в максимальном разрешении D1 (704x576) в реальном времени по каждому каналу.

Встроенный аппаратный декодер позволяет одновременно и синхронно воспроизводить из архива все 8 камер или любую их комбинацию .

Видеорегистратор оборудован цифровым видеовыходом HDMI с разрешением 1920x1080p (Full HD), выходом VGA работающим с широкоформатными 1440х900, 1366x768 и стандартными 1280x1024, 1024x768 разрешениями. Кроме этого он имеет два аналоговым видеовыхода, к которому можно подключить аналоговые мониторы или домашний телевизор. Расстояние удаления такого видеомонитора до 250 м.

С целью повышения скорости удаленного доступа через Интернет видеорегистратор поддерживает бипоточное кодирование по всем видеокамерам – независимые скорости кадров (от 1 до 25) и разрешения для записи в архив и для передачи изображения по сети. Благодаря этой возможности видеорегистратор может передавать изображение через Интернет канал при любой его пропускной способности , при этом не ухудшая параметров записи. Для повышения количества подключаемых пользователей HVBdvr-808HDMI оборудован сетевым контроллером с поддержкой интерфейса 1Гбит.

Видеорегистратор HVBdvr-808HDMI оборудован 8 входами аудио, сигналы с которых могут записываться синхронно с каждой камерой видеонаблюдения.

Для связи с другими системами регистратор содержит 8 тревожных входов (тип сигнала НО или НЗ) и формирует 4 релейных выходных сигнала тревоги.

Встроенный передатчик RS-485 позволяет подключать к видеорегистратору поворотные камеры видеонаблюдения типа Speed dome, поддерживая более 30 протоколов управления телеметрией.

С целью упрощения копирования записей из архива видеорегистратор оборудован двумя интерфейсами USB 2.0.

Подсистема хранения данных поддерживает до 8 жестких дисков с интерфейсом SATA, емкостью до 2 Тбайт каждый. Диски устанавливаются непосредственно в корпус видеорегистратора, где обдуваются встроенными вентиляторами системы охлаждения. С целью максимального срока эксплуатации дисков видеорегистратор поддерживает режим энергосбережения – диски к которым нет обращения более 5 минут автоматически выключаются. Максимальная надежность сохранности данных архива достигается за счет применения функций S.M.A.R.T. – самодиагностика HDD, а также функции горячего дублирования – одновременная запись архива на два диска, основной и дублирующий.

Электропитание видеорегистратора HVBdvr-808HDMI выполняется от сети электропитания напряжением 220 В переменного тока.

Габаритный чертеж

Габаритный чертеж HVBdvr-808HDMI 8-канальный REALTIME видеорегистратор длительной записи

Комплект поставки

  • Видеорегистратор HVBdvr-808HDMI - 1 шт.
  • ИК пульт дистанционного управления – 1 шт.
  • USB мышка - 1 шт.
  • Кабель SATA для подключения HDD - 8 шт.
  • Кабель подключения к сети электропитания 220В - 1 шт.
  • Рейка для установки 4 жестких дисков - 2 шт.
  • Кронштейн для крепления в 19” RACK стойку - 2 шт.
  • Комплект крепежа для сборки и монтажа - 1 шт.
  • Паспорт - 1 экз.
  • Руководство по эксплуатации - 1 экз.
  • Сетевое программное обеспечение - 1 шт.
  • Программное обеспечение клиентского рабочего места (встроенный WEB сервер) - 1 шт.
  • Программа просмотра файлов архива на ПК - 1 шт.
  • Транспортная тара 535 х 500 х 155 (мм) - 1 шт.

Электронная документация

Галерея изображений

Комплект - пульт ДУ и мышка. Подключение USB для копирования
Вид спереди. Передняя панель с индикаторами, клавиатурой и трекболом
Входные вентиляционные отверстия дисков и блока питания
Два приточных вентилятора охлаждения процессоров и жестких дисков
Подключение кабелей питания дисков и вентиляторов охлаждения
Главный вентилятор охлаждения корпус и блока питания
Выходные вентиляционные отверстия

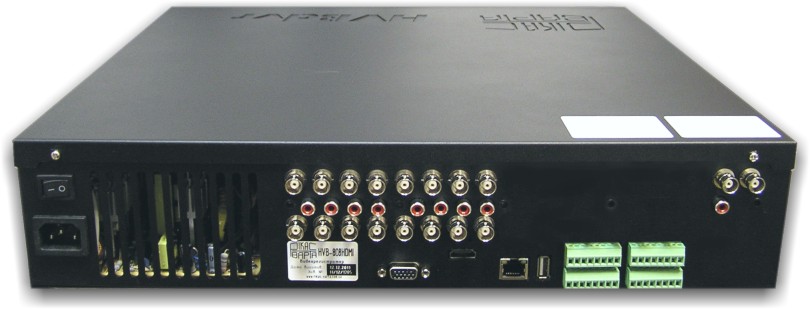

Разъемы на задней панели видеорегистратора

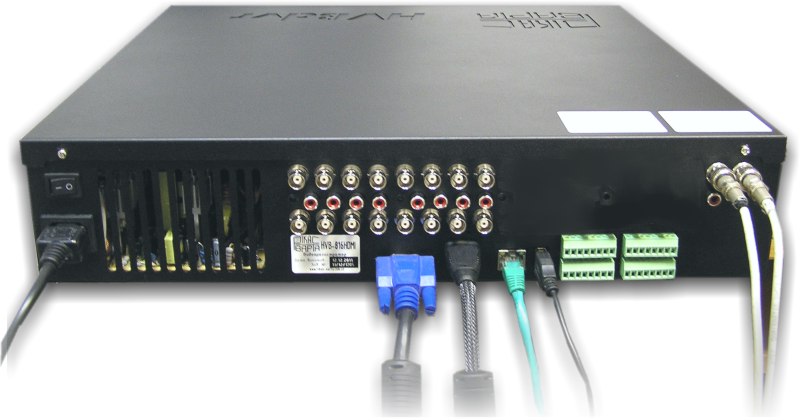

Подключение кабелей (слева-направо) питания 220В, выходы VGA и HDMI, локальная сеть, мышка, разъемы входов-выходов, выходов VGA
Установка нижней рейки для дисков 1, 2, 3 и 4
Установка верхней рейки с дисками 5, 6, 7 и 8
Монтаж привода DVD
Специальная рейка для установки 2 дисков с приводом DVD
Установка 3 и 4 дисков с приводом DVD
Упаковочная тара

Общие сведения

Видеорегистратор производится в одном варианте исполнения. При заказе необходимо указать с каким комплектом монтажных реек должен быть отгружен видеорегистратор: первый - для монтажа 8 дисков, или, второй, - для монтажа 4 дисков и привода DVD-RW

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
HVBdvr-808HDMI   Сетевой видеорегистратор длительной записи с HDMI выходом  0  нужна авторизация
