HVBdvr-816HDMI видеорегистратор длительной записи



Общие сведения

16-канальный сетевой видеорегистратор с аппаратной компрессией H.264 для длительной видеозаписи в системах видеонаблюдения. Запись осуществляется в максимальном разрешении D1 (704x576) в реальном времени (скорость 25 кадр/с) по всем каналам. В корпус можно установить 8 жестких дисков общей емкостью 16 Тбайт, что позволяет хранить двухмесячный архив при непрерывной (24-часовой) записи в максимальном качестве и разрешении или до 4-6 месяцев в режиме записи по детектору движения. Видеорегистратор оборудован цифровым видеовыходом HDMI (1920x1080), видеовыходом VGA с поддержкой широкоформатных LED и LCD мониторов (1440х900, 1366х768) и стандартных TFT мониторов (1280x1024, 1024х768), а также двумя аналоговыми выходами для подключения к обычному телевизору или аналоговому монитору. Поддерживает бипоточное кодирование для эффективной работы по низкоскоростным каналам Интернет. Обрабатывает 16 аудио каналов. Также оборудован 16 транзитными видеовыходами с усилителями. Видеорегистратор обеспечивает синхронный просмотр из архива от одной до 16 видеокамер. Для копирования видеозаписей HVBdvr-816HDMI оборудован двумя USB 2.0 интерфейсами. Сетевой контроллер 10/100/1000 Мбит обеспечивает одновременный доступ большого числа пользователей. Поддерживается работа с 3G/4G/WiFi сетями через внешний USB модем.

Фотография продукции:

Фото HVBdvr-816HDMI 16-канальный REALTIME видеорегистратор длительной записи

Техническая спецификация:

Наименование параметра Значение
Кол-во видеоканалов 16
Алгоритм компрессии видео H.264
Разрешение записи D1 (704x576)
Скорость записи на канал, кадр/с 25
Общая скорость записи, кадр/с 400
Кол-во каналов звука 16
Алгоритм компрессии звука, частота оцифровки G711A, 16 кГц
Кол-во транзитных видеовыходов 16
Видеовыход HDMI: кол-во, разрешения 1 шт., 1920х1080p
Видеовыход VGA: кол-во, тип: разрешения 1 шт., VGA: 1440х900, 1366x768, 1280x1024, 1280x768, 1024x768
Видеовыход на ТВ: кол-во, разрешение 2 шт., 704х576 (PAL)
Кол-во HDD, устанавливаемых в корпус 8
Максимальная емкость каждого HDD 2 Тбайт
Общая емкость дискового пространства, Гбайт 16 Тбайт
Интерфейс управления телеметрией, протоколы RS-485 (Pelco-P, Pelco-D, Panasonic…)
Кол-во интерфейсов USB, стандарт 2 шт., USB 2.0
Поддерживаемые USB устройства «Мышка», USB Flash, DVD-RW, HDD
Кол-во входов тревог, тип 16 (Н/З, Н/О)
Кол-во выходов тревог 4 реле
Сетевой интерфейс: кол-во, протокол, разъем, скорость Ethernet TCP/IP, RG-45, 1Gbit (совместим с 10/100Mbit)
Мобильный интернет: протокол - устройство 3G, 4G - USB модем
Беспроводная сеть: протокол - устройство WiFi / 3G - внешний USB мобем
Напряжение питания, В 110 - 230 В (переменный ток)
Ток потребления, не более, мА 150
Потребляемая мощность (без HDD), не более, Вт 24
Диапазон рабочих температур, град. С -10°C ... +50°C
Габаритные размеры (Ш х Г х В), мм 445 х 450 х 95
Вес (в полном комплекте без HDD), не более, кг 7,0
* Запись в реальном времени осуществляется по всем каналам в D1, HD1 и CIF

Назначение и область применения

Видеорегистратор HVBdvr-816HDMI предназначен для записи 16 сигналов от видеокамер наблюдения высокого разрешения (540 ТВЛ и 600 ТВЛ) с возможностью организации длительного архива - до 2 месяца круглосуточной непрерывной записи, а в режиме “офиса” (с применением встроенного детектора движения) – от 4 до 6 месяцев. Видеообработка выполняется специализированными процессорами с аппаратной реализацией компрессии в формате H.264, благодаря чему обеспечивается запись всех каналов в разрешении D1 (704x576) со скоростью 25 кадр/с на каждый канал.

Встроенный аппаратный декодер позволяет одновременно и синхронно воспроизводить из архива все 16 или любую комбинацию выбранных пользователем видеокамеру.

Видеорегистратор оборудован цифровым видеовыходом высокого разрешения HDMI обеспечивающим разрешение Full HD (1920x1080), видеовыходом VGA с поддержкой широкоформатных 1440х900, 1366x768 и стандартных 1280x1024, 1024x768 разрешений. Для совместимости с ранее смонтированными системами или организации удаленного поста мониторинга видеорегистратор оборудован двумя аналоговым видеовыходом, к которому можно подключить аналоговый монитор или домашний телевизор. Расстояние удаления аналогового монитора до 250 м.

Для повышения скорости удаленного доступа через Интернет видеорегистратор поддерживает бипоточное кодирование по всем видеоканалам – независимые скорости кадров (от 1 до 25) и разрешения для записи в архив видеорегистратора и для трансляции изображения по сети. Благодаря этому видеорегистратор может работать с Интернет при любой пропускной способности канала, не снижая качества записи. Для повышения количества подключаемых пользователей HVBdvr-816HDMI оборудован сетевым контроллером с поддержкой 1Гбит сети.

Максимально четкие записи по ответственным камерам видеонаблюдения видеорегистратор может формировать в виде JPEG фотографий, которые создаются регистратором с заданной периодичностью или по определенным пользователем событиям. Фотографии сохраняются в отдельных разделах жестких дисков, созданных пользователем, независимо от видеозаписей.

Видеорегистратор HVBdvr-816HDMI оборудован 16 входами звука, сигналы с которых могут записываться синхронно с каждым каналом видеонаблюдения.

Для связи с другими системами регистратор может обрабатывать 16 тревожных сигналов (НО или НЗ типа) и формировать 4 выходных тревожных извещение при помощи встроенных в него реле.

Выход RS-485 позволяет подключать к видеорегистратору поворотные видеокамеры (Speed dome), поддерживая более 30 распространенных протоколов управления телеметрией.

Для удобства копирования видеозаписей видеорегистратор снабжен двумя интерфейсами USB 2.0.

Подсистема хранения данных видеорегистратора позволяет обслуживать до 8 жестких дисков с интерфейсом SATA, емкостью до 2 Тбайт каждый. Диски устанавливаются в корпус видеорегистратора. С целью максимального продления срока эксплуатации дисков видеорегистратор поддерживает режим энергосбережения – если к диску нет обращения более 5 минут двигатель этого HDD автоматически выключается. Для достижения максимальной надежности хранения данных видеорегистратор использует функцию S.M.A.R.T. – диагностика работоспособности HDD, а также функцию горячего дублирования – при которой видеозаписи ответственных камер записываются одновременно на два накопителя (основной и зеркало).

Система вентиляции построена на основе одного вентилятора диаметром 120 мм, обеспечивающего эффективное охлаждение дисков, процессоров и блок питания. При использовании большого числа дисков дополнительное их охлаждение выполняется при помощи двух вмонтированных приточних вентилятора диаметром 60 мм.

Электропитание видеорегистратора HVBdvr-816HDMI выполняется от сети электропитания напряжением 220 В переменного тока.

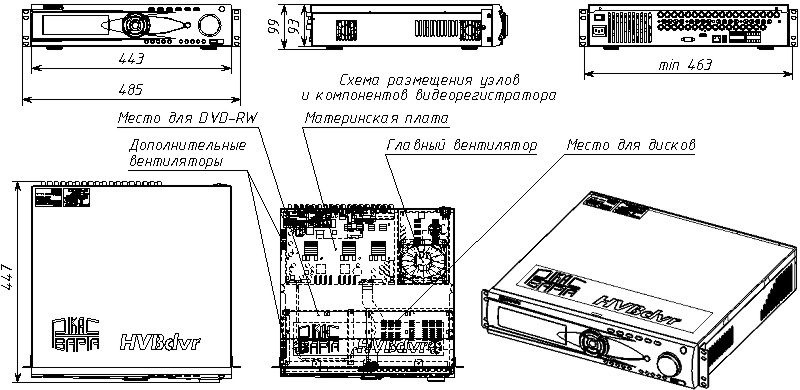

Габаритный чертеж

Габаритный чертеж HVBdvr-816HDMI 16-канальный REALTIME видеорегистратор длительной записи

Комплект поставки

  • Видеорегистратор HVBdvr-816HDMI - 1 шт.
  • ИК пульт дистанционного управления – 1 шт.
  • USB мышка - 1 шт.
  • Кабель SATA для подключения HDD - 8 шт.
  • Кабель подключения к сети электропитания 220В - 1 шт.
  • Рейка для установки 4 жестких дисков - 2 шт.
  • Кронштейн для крепления в 19” RACK стойку - 2 шт.
  • Комплект крепежа для сборки и монтажа - 1 шт.
  • Паспорт - 1 экз.
  • Руководство по эксплуатации - 1 экз.
  • Сетевое программное обеспечение - 1 шт.
  • Программное обеспечение клиентского рабочего места (встроенный WEB сервер) - 1 шт.
  • Программа просмотра файлов архива на ПК - 1 шт.
  • Транспортная тара 535 х 500 х 155 (мм) - 1 шт.

Электронная документация

Галерея изображений

Комплект - пульт ДУ и мышка. Подключение USB для копирования

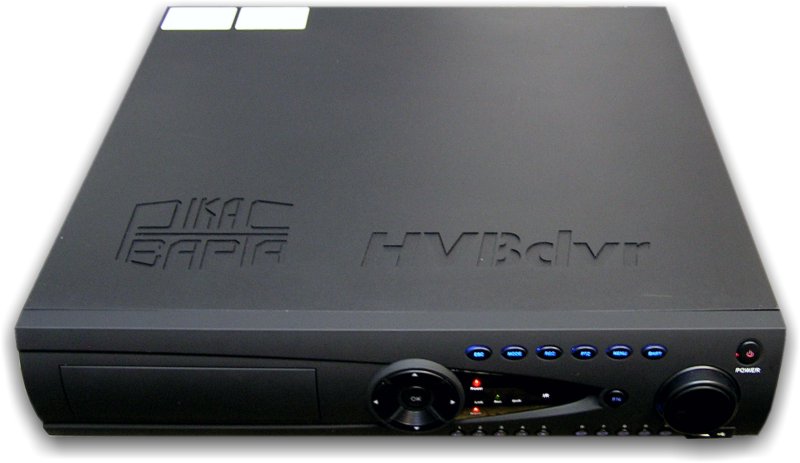

Вид спереди. Передняя панель с индикаторами, клавиатурой и трекболом

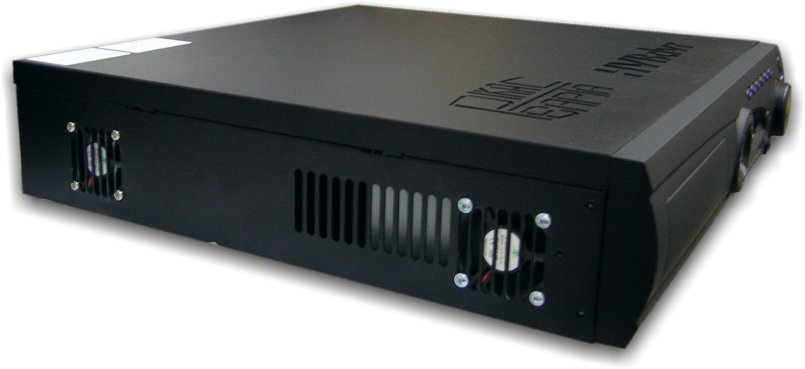

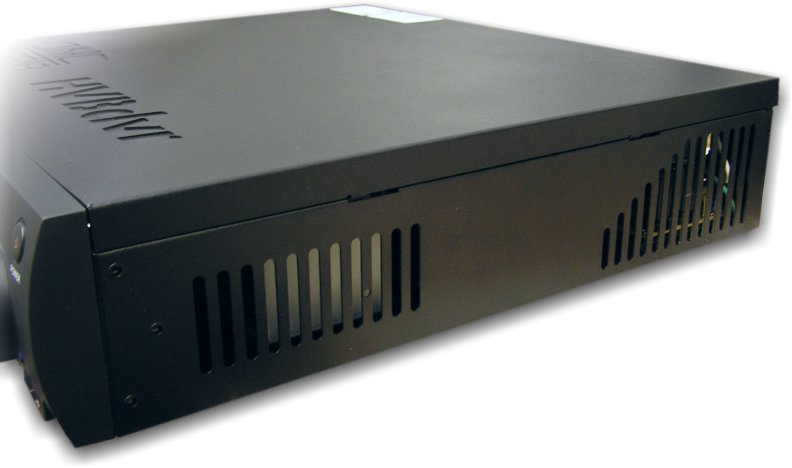

Входные вентиляционные отверстия дисков и блока питания
Два приточных вентилятора охлаждения процессоров и жестких дисков

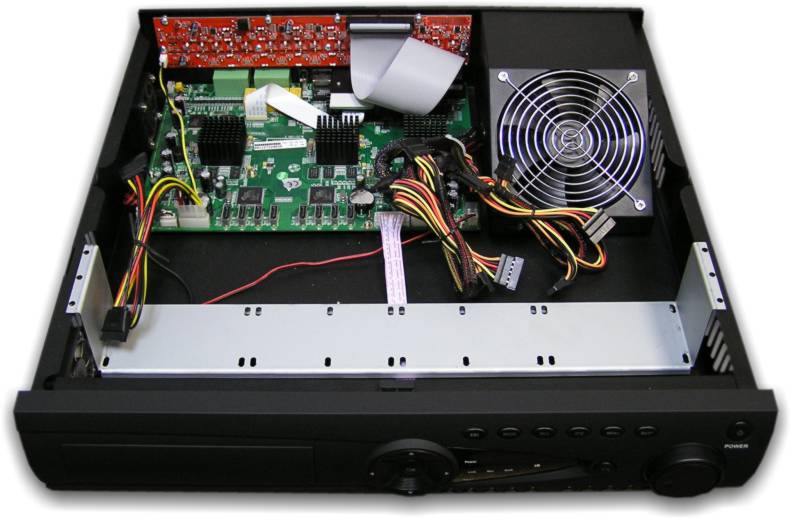

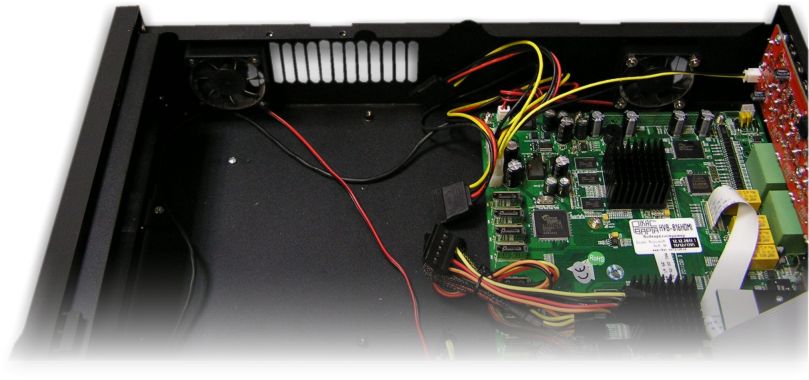

Подключение кабелей питания дисков и вентиляторов охлаждения

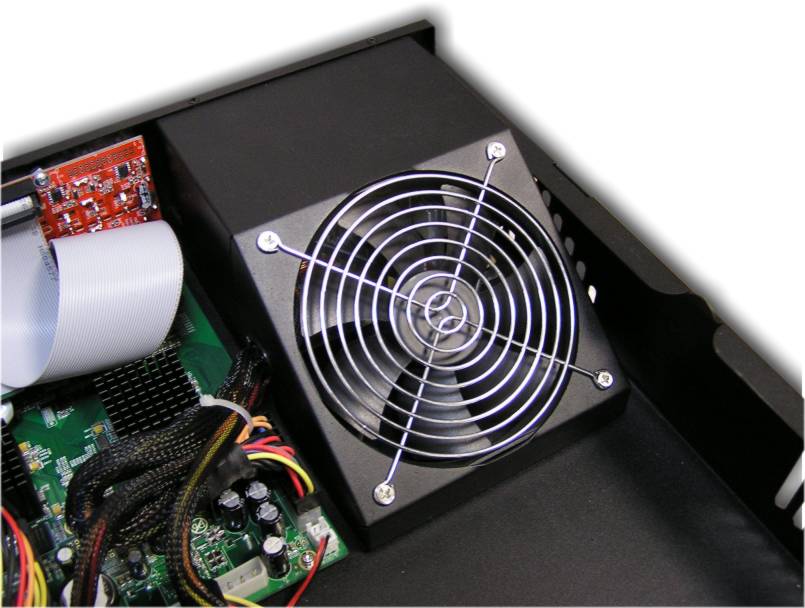

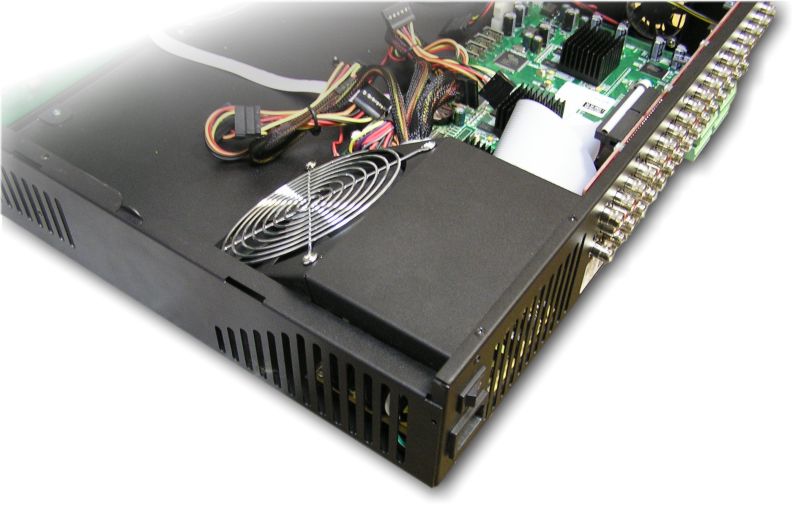

Главный вентилятор охлаждения корпус и блока питания
Выходные вентиляционные отверстия

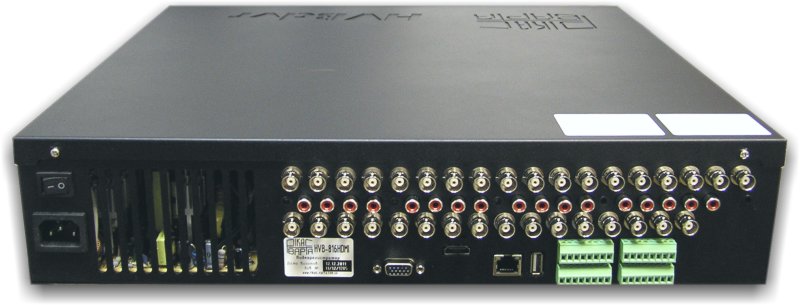

Разъемы на задней панели видеорегистратора
Подключение кабелей (слева-направо) питания 220В, выходы VGA и HDMI, локальная сеть, мышка, разъемы входов-выходов, выходов VGA
Установка нижней рейки для дисков 1, 2, 3 и 4

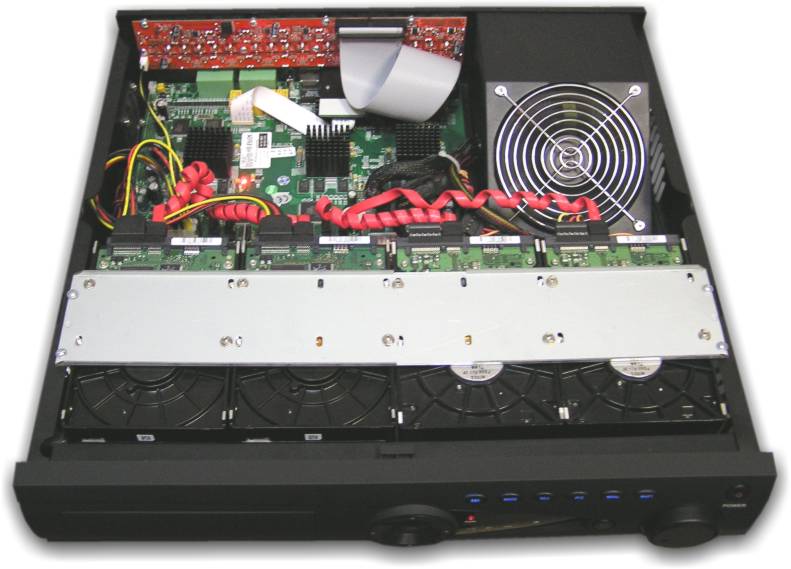

Установка верхней рейки с дисками 5, 6, 7 и 8

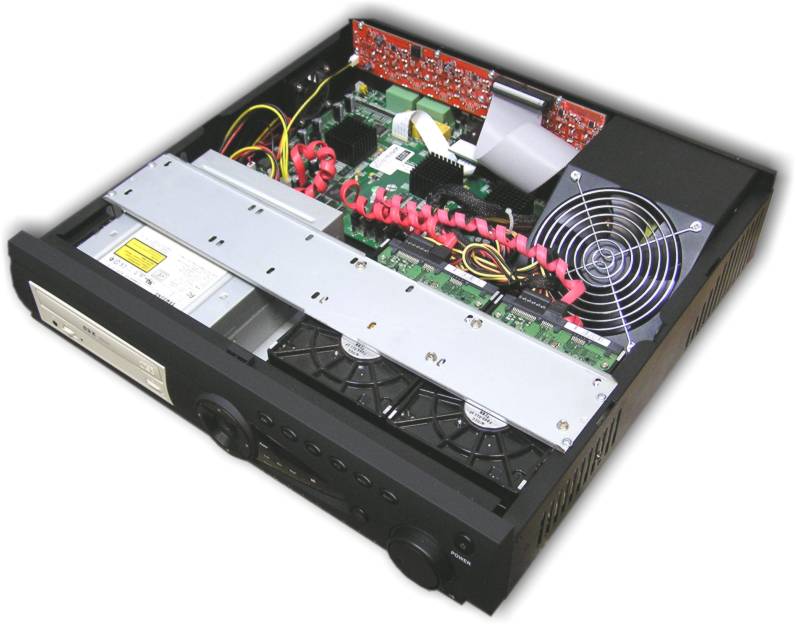

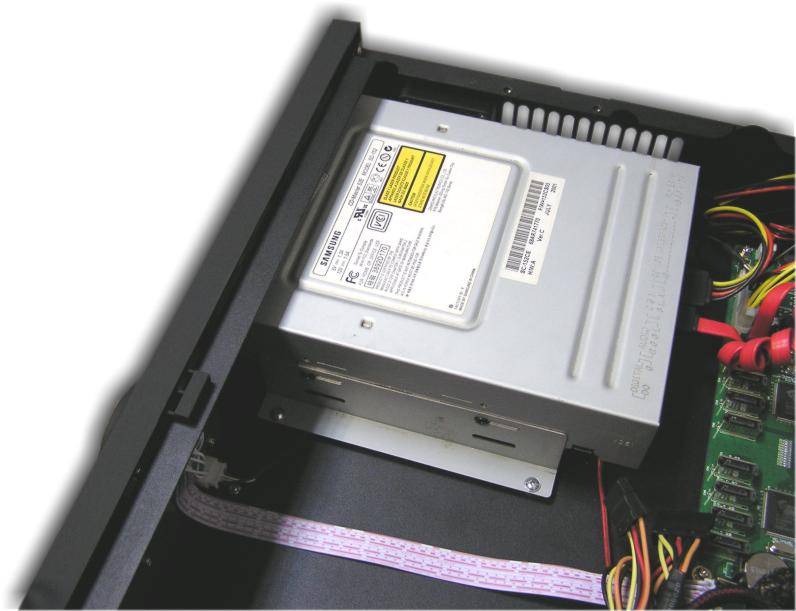

Монтаж привода DVD
Специальная рейка для установки 2 дисков с приводом DVD

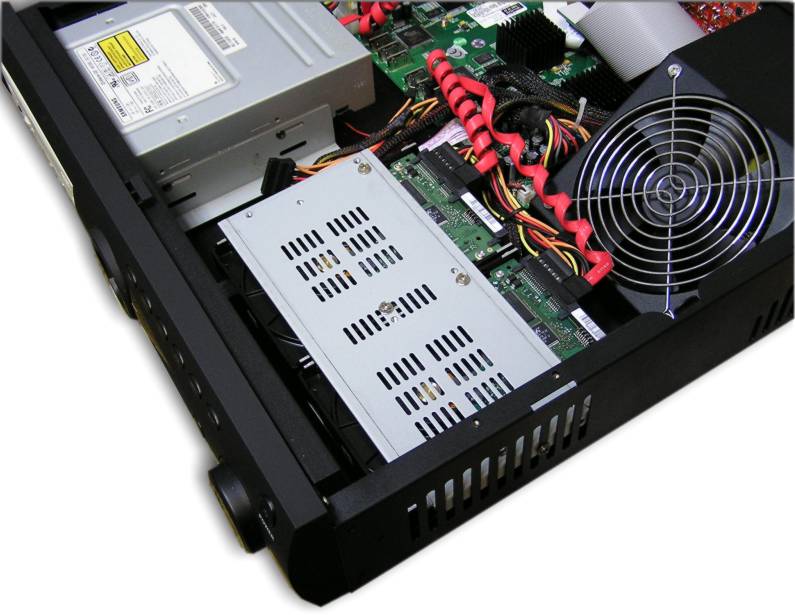

Установка 3 и 4 дисков с приводом DVD
Упаковочная тара

Общие сведения

Видеорегистратор производится в одном варианте исполнения. Однако при заказе необходимо указать с каким комплектом монтажных реек должен быть отгружен регистратор: первый - для монтажа 8 дисков, или, второй, - для монтажа 4 дисков и привода DVD-RW

Актуальная цена

Обозначение Примечание Розничная цена Цена партнеров
HVBdvr-816HDMI   Сетевой видеорегистратор длительной записи с HDMI выходом  0  нужна авторизация


Настоящая документация является объектом изменений без предварительного уведомления.
Предприятие НВП "РIКАС-ВАРТА", ТОВ оставляет за собой право вносить любые изменения в изделие, не ухудшающие его характеристик.

Даты первой публикации и последнего изменения: 2012-06-24 - 2012-07-02
